Вентиляторы канальные прямоугольные ВКПт

Вентиляторы канальные прямоугольные ВКПт

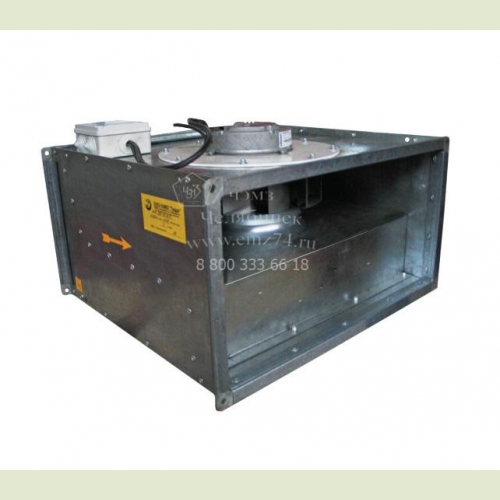

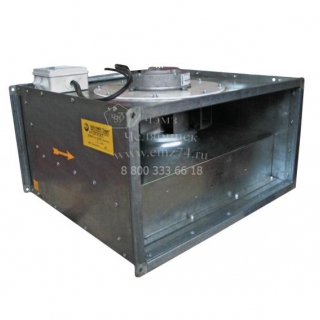

Энергомашиностроительный завод специализируется на изготовлении канальных прямоугольных вентиляторов типа ВКПт и запасных частей к ним. Вентиляторы ВКПт используются в системах кондиционирования воздуха, вентиляции жилых, общественных и производственных зданий, а также для других санитарно-технических целях. Прямоугольный канальный вентилятор ВКПт комплектуется рабочим колесом с обратно загнутыми лопатками и встроенным в колесо регу­лируемым электронно-коммутируемым двигателем с внешним ротором.


Тип вентилятора Тип вентилятора
1 Вентилятор канальный прямоугольный ВКПт-40-20/2E Вентилятор канальный прямоугольный ВКПт-50-25/2E
2 Вентилятор канальный прямоугольный ВКПт-50-30/2E Вентилятор канальный прямоугольный ВКПт-60-30/2E
3 Вентилятор канальный прямоугольный ВКПт-60-35/2D Вентилятор канальный прямоугольный ВКПт-70-40/2D
4 Вентилятор канальный прямоугольный ВКПт-80-50/2D Вентилятор канальный прямоугольный ВКПт-100-50/2D

Общие сведения о канальных вентиляторах типа ВКПт

  • • ТУ 4861-051-11865045-08
  • • Одностороннее всасывание
  • • Корпус с прямоугольным сечением
  • • Назад загнутые лопатки
  • • Электро-коммутируемый двигатель
  • • Сертификат соответствия № С-RU.АЯ79.В.01203

Варианты изготовления вентиляторов ВКПт

  • • Из оцинкованной стали
  • • Электродвигатель комплектуется переменным резистором 10 кОм с целью плавного изменения оборотов вентилятора. Паспорте вентилятора содержит рекомендуемые схемы щита управления для однофазного и трехфазного варианта двигателя. Щит для вентилятора изготавливается отдельной заявкой.

Условия эксплуатации канальных вентиляторов типа ВКПт

Вентиляторы ВКПт предназначены для эксплуатации в макроклиматических районах с умеренным климатом второй категории размещения по ГОСТ 15150-69. Температура окружающей среды от -25ºС до +40°С.


Преимущества электронно-коммутируемых вентиляторов:

  • • Экономия электроэнергии за счет высокого КПД~90%, более высокая, по сравнению с асинхронным двигателем,
  • • Минимальный уровень шума,
  • • Возможность автоматического или плавного ручного регулирования в широком диапазоне производительности воздуха без применения дополнительных электронных устройств (напр. частотного преобразователя),
  • • Возможность программирования вентилятора на поддержание заданного давления воздуха или температуры (благодаря изменению скорости вращения электродвигателя),
  • • Коммутационная электроника встроена в двигатель,
  • • Наличие встроенной защиты от механической блокировки, от скачков напряжения в сети, от перегрева, от короткого замыкания,
  • • Возможность управления группой вентиляторов или одним вентилятором при помощи персонального компьютера,
  • • Компактность размеров (в сравнении с асинхронным двигателем).



Технические характеристики прямоугольных канальных вентиляторов ВКПт

Наименование
Производительность,
м3/ч
Потребляемая мощность,
Вт
Частота вращения,
об/мин
Напряжение
питания
электродвигателя,
Вт
Потребляемый ток,
А
Максимальный уровень шума,
д БА
1270 139 3000 220 1,2 71
2100 485 3500 3 80
2800 425 2700 2,6 80
3450 500 2250 2,9 75
4700 1000 2640 380 1,9 79
6200 2150 2800 3,3 85
8500 2950 2550 4,8 87
9500 2950 2150 5,1 84

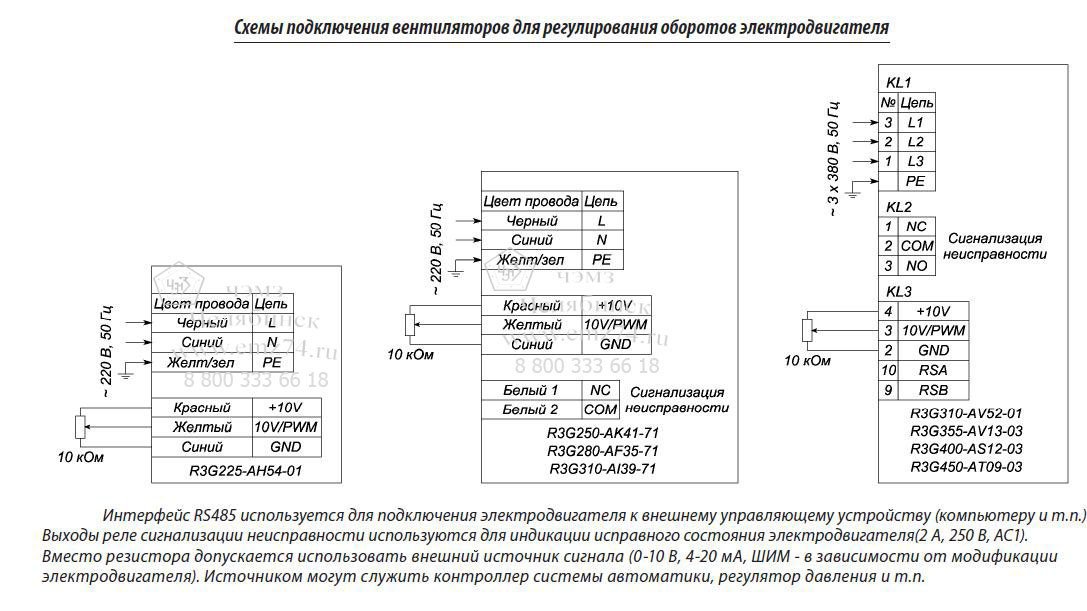

Схема подключения вентиляторов для регулирования оборотов двигателя

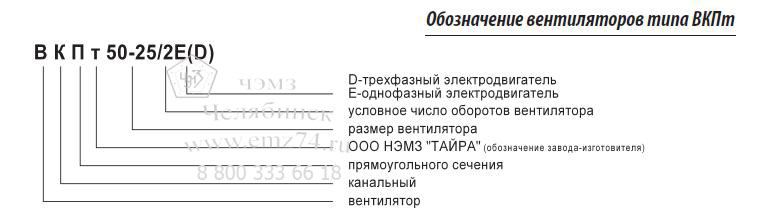

Обозначение вентиляторов типа ВКПт на сайте ЧЭМЗ
