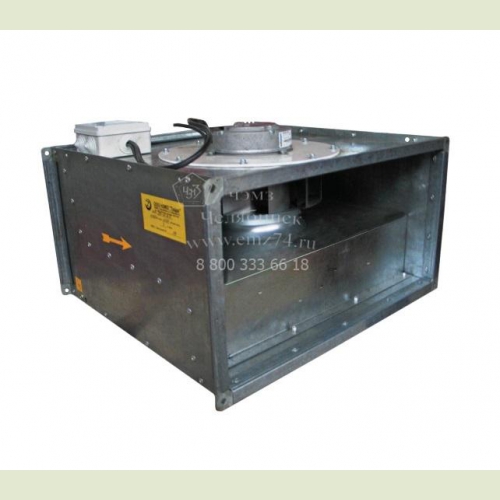

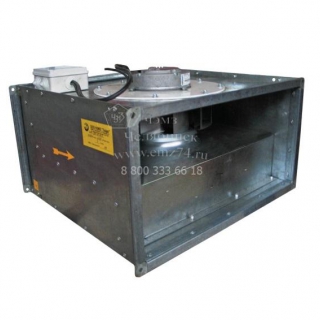

Вентилятор канальный прямоугольный ВКПт-100-50/2D

Вентилятор канальный прямоугольный ВКПт-100-50/2D






Энергомашиностроительный завод специализируется на изготовлении канального прямоугольного вентилятора ВКПт-100-50/2D и запасных частей к ним. Вентиляторы ВКПт используются в системах кондиционирования воздуха, вентиляции жилых, общественных и производственных зданий, а также для других санитарно-технических целях. Прямоугольный канальный вентилятор ВКПт комплектуется рабочим колесом с обратно загнутыми лопатками и встроенным в колесо регу­лируемым электронно-коммутируемым двигателем с внешним ротором.


Технические характеристики вентилятора канального прямоугольного ВКПт-100-50/2D

Наименование
Производительность,
м3/ч
Потребляемая мощность,
Вт
Частота вращения,
об/мин
Напряжение
питания
электродвигателя,
Вт
Потребляемый ток,
А
Максимальный уровень шума,
д БА
ВКПт - 100-50/2D
9500 2950 2150 380 5,1 84

Общие сведения о канальном вентиляторе ВКПт-100-50/2D

  • • ТУ 4861-051-11865045-08
  • • Одностороннее всасывание
  • • Корпус с прямоугольным сечением
  • • Назад загнутые лопатки
  • • Электро-коммутируемый двигатель
  • • Сертификат соответствия № С-RU.АЯ79.В.01203

Варианты изготовления вентилятора ВКПт-100-50/2D

  • • Из оцинкованной стали
  • • Электродвигатель комплектуется переменным резистором 10 кОм с целью плавного изменения оборотов вентилятора. Паспорте вентилятора содержит рекомендуемые схемы щита управления для однофазного и трехфазного варианта двигателя. Щит для вентилятора изготавливается отдельной заявкой.

Условия эксплуатации канального вентилятора ВКПт-100-50/2D

Вентиляторы ВКПт предназначены для эксплуатации в макроклиматических районах с умеренным климатом второй категории размещения по ГОСТ 15150-69. Температура окружающей среды от -25ºС до +40°С.


Преимущества электронно-коммутируемых вентиляторов:

  • • Экономия электроэнергии за счет высокого КПД~90%, более высокая, по сравнению с асинхронным двигателем,
  • • Минимальный уровень шума,
  • • Возможность автоматического или плавного ручного регулирования в широком диапазоне производительности воздуха без применения дополнительных электронных устройств (напр. частотного преобразователя),
  • • Возможность программирования вентилятора на поддержание заданного давления воздуха или температуры (благодаря изменению скорости вращения электродвигателя),
  • • Коммутационная электроника встроена в двигатель,
  • • Наличие встроенной защиты от механической блокировки, от скачков напряжения в сети, от перегрева, от короткого замыкания,
  • • Возможность управления группой вентиляторов или одним вентилятором при помощи персонального компьютера,
  • • Компактность размеров (в сравнении с асинхронным двигателем).



Аэродинамические характеристики канального прямоугольного вентилятора ВКПт-100-50/2D

Аэродинамические характеристики вентилятора ВКПт-100-50/2D на сайте ЧЭМЗ

Технические характеристики вентилятора канального прямоугольного ВКПт-100-50/2D

Наименование
Производительность,
м3/ч
Потребляемая мощность,
Вт
Частота вращения,
об/мин
Напряжение
питания
электродвигателя,
Вт
Потребляемый ток,
А
Максимальный уровень шума,
д БА
ВКПт - 100-50/2D
9500 2950 2150 380 5,1 84

Схема подключения вентиляторов для регулирования оборотов двигателя

Обозначение вентилятора ВКПт-100-50/2D на сайте ЧЭМЗ
