НАСОСЫ ПФ, ПФС
Главная / Литейное производство - отливки по чертежам заказчика / Насосное оборудование / Насосы / Канализация / Погружные фекальные / НАСОСЫ ПФ, ПФС
Энергомашиностроительный завод изготавливает следующие типы погружных фекальных насосов ПФ:*Филиалы завода открыты в 17 городах России, собственная служба доставки быстро доставить продукцию"ЧЭМЗ" с ближайшего склада.
* Насосы погружные фекальные изготавливаются по ТУ 3631-096-05747979-97 и проходят ОТК.
Назначение и конструкция:
Насосы типа ПФ предназначены для перекачивания хозяйственно-бытовых сточных вод, ливневых и смешанных вод, в том числе с фекалиями, твердыми (абразивными частицами, волокнистыми компонентами). Насосы погружного исполнения, моноблочной конструкции.
Применение одно, двух, трехканальных и вихревых колес с большим проходным сечением позволяет перекачивать сильнозагрязненные жидкости. Электродвигатель специального исполнения, герметизированный встроенного типа, степень защиты IP68, трехфазный со встроенным термодатчиком.
Перекачиваемая жидкость:
Электронасосные агрегаты предназначены для перекачивания сточных масс и фекальных вод с водородным показателем рН6-9, температурой до 500С (краткосрочно до 550С), с содержанием неабразивных взвешенных частиц до 8%, абразивных не более 1% по объему, размером до 5 мм и микротвердостью не более 9000 МПа.
Условные обозначения:
Например,Иртыш ПФ50/125.140К-Е20–3 / 2ExY/Δ –016, где
Иртыш– серия насоса
П- тип электродвигателя - погружной электродвигатель без принудительного охлаждения
Ф- тип гидравлической части - для сточных масс и фекальных вод
50- номинальный диаметр напорного патрубка
125- номинальный диаметр рабочего колеса;
140- фактический диаметр рабочего колеса;
К- конструктивные особенности;
К – рабочее колесо из нержавеющей стали
Без обозначения – базовое исполнение
Е- торцевое уплотнение в проточной части насоса с парой трения карбид кремния/ карбид кремния для насосов ПФ(ПД, НФ) 50/125, ПФ(ПД, НФ) 65/160.
Без обозначения– торцовое уплотнение с парой трения графит/ графит для насосов ПФ(ПД, НФ) 50/125, ПФ(ПД, НФ) 65/160; с парой трения карбид кремния/ карбид кремния для остальных насосов.
20- длина кабеля по спец. заказу, м (например 20м);
Без обозначения– штатная длина кабеля (10м);
3- номинальная мощность электродвигателя
Ех- исполнение электродвигателя;
Ех – взрывозащищенного исполнения;
Без обозначения – базовый электродвигатель
Y/Δ -тип подключения электродвигателя;
Y/Δ – подключение «звезда/треугольник».
2 -число полюсов электродвигателя
0- вариант монтажа насоса:
0 – мобильный погружной;
1 – стационарный погружной (под опускное устройство);
2 – горизонтальный;
3 – вертикальный.
1- исполнение щита управления:
0 – без щита управления;
1 – ручного управления;
2 – автомат с одним поплавковым выключателем;
3 – автомат для двухнасосной станции
6- способ защиты двигателя:
0 – без защиты;
1 – термозащита;
2 – влагозащита;
6 – влаго-термозащита
Насосы типа ПФ предназначены для перекачивания хозяйственно-бытовых сточных вод, ливневых и смешанных вод, в том числе с фекалиями, твердыми (абразивными частицами, волокнистыми компонентами). Насосы погружного исполнения, моноблочной конструкции.
Применение одно, двух, трехканальных и вихревых колес с большим проходным сечением позволяет перекачивать сильнозагрязненные жидкости. Электродвигатель специального исполнения, герметизированный встроенного типа, степень защиты IP68, трехфазный со встроенным термодатчиком.
Перекачиваемая жидкость:
Электронасосные агрегаты предназначены для перекачивания сточных масс и фекальных вод с водородным показателем рН6-9, температурой до 500С (краткосрочно до 550С), с содержанием неабразивных взвешенных частиц до 8%, абразивных не более 1% по объему, размером до 5 мм и микротвердостью не более 9000 МПа.
| МАРКА НАСОСА | Q, М3/Ч | H, М | N, КВТ | N*1000, ОБ./МИН. | МАССА АГРЕГАТА, КГ | ГАБАРИТЫ LXBXH, ММ | МАТЕРИАЛ ПРОТОЧНОЙ ЧАСТИ |
| ПФ2 50/140.138 – 3 / 2 - 016 | 25 | 22 | 3 | 3 | |||
| ПФ2 50/140.138 – 3 / 2 - 026 | 25 | 22 | 3 | 3 | |||

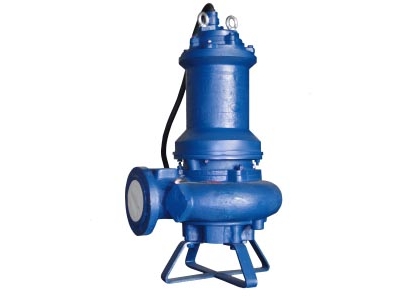

| ПФ2 50/200.180 – 11/ 2 – 016 | 45 | 34 | 11 | 3 | 355х320х965 | ||
| ПФ2 50/200.195 – 15/ 2 – 016 | 55 | 42 | 15 | 3 | 420х420х1145 | ||
| ПФ2 50/200.212 – 18,5/2– 016 | 60 | 50 | 18,5 | 3 | 420х420х1145 | ||
| ПФ2 65/135.132 – 4 / 2 - 016 | 45 | 15 | 4 | 3 | |||
| ПФ2 65/155.153 – 5,5 / 2 - 016 | 50 | 22 | 5,5 | 3 | |||
| ПФ1 65/160.132 – 3 / 2 – 016 | 25 | 15 | 3 | 3 | 340х310х670 | ||
| ПФ1 65/160.132 – 3 / 2 – 026 | 25 | 15 | 3 | 3 | 340х310х670 | ||
| ПФ2 65/165.165 – 7,5 / 2 - 016 | 40 | 30 | 7,5 | 3 | 340х310х820 | ||
| ПФ2 65/180.130 – 4 / 2 – 016 | 30 | 15 | 4 | 3 | |||
| ПФ2 65/180.130 – 5,5 /2 – 016 | 60 | 12 | 5,5 | 3 | |||
| ПФ2 65/180.140 – 7,5 /2 – 016 | 60 | 15 | 7,5 | 3 | |||
| ПФ2 65/250.258 – 5,5/4 – 016 | 40 | 21 | 5,5 | 1,5 | 425х355х835 | ||
| ПФ2 65/250.258 – 7,5/4 – 016 | 60 | 19 | 7,5 | 1,5 | 425х355х870 | ||
| ПФ2 65/250.240 – 37/ 2 – 016 | 100 | 70 | 37 | 3 | |||
| ПФ2 65/250.258 – 45/ 2 – 016 | 100 | 80 | 45 | 3 | |||
| ПФ2 65/200.180 – 18,5/2– 016 | 80 | 34 | 18,5 | 3 | |||
| ПФ2 65/200.180 – 22/ 2 – 016 | 100 | 32 | 22 | 3 | |||
| ПФ2 65/200.195 – 30/ 2 – 016 | 100 | 40 | 30 | 3 | |||
| ПФ2 65/200.210 – 37/ 2 – 016 | 110 | 50 | 37 | 3 | |||
| ПФ2 80/315.250 – 7,5/4 – 016 | 70 | 16 | 7,5 | 1,5 | 540х450х1165 | ||
| ПФ2 80/315.280 – 11/ 4 – 016 | 80 | 22 | 11 | 1,5 | 540х450х1165 | ||
| ПФ2 80/315.290 – 15/ 4 – 016 | 100 | 25 | 15 | 1,5 | 540х450х1205 | ||
| ПФ2 80/315.312 – 18,5/4– 016 | 100 | 30 | 18,5 | 1,5 | 540х450х1245 | ||
| ПФ1 100/240.238 – 5,5/4 – 016 | 70 | 12 | 5,5 | 1,5 | |||
| ПФ1 100/240.238 – 7,5/4 – 016 | 100 | 11 | 7,5 | 1,5 | 525х455х915 | ||
| ПФ2100/150.150 – 7,5/ 2 – 016 | 70 | 22 | 7,5 | 3 | |||
| ПФ2100/310.310 – 15/ 4 – 016 | 87 | 28 | 15 | 1,5 | |||
| ПФ2 125/315.336 – 11/ 6 – 016 | 150 | 15 | 11 | 1 | 620х566х1270 | ||
| ПФ2 125/315.290 – 18,5/4– 016 | 160 | 25 | 18,5 | 1,5 | 620х566х1310 | ||
| ПФ2 125/315.290 – 22/ 4 – 016 | 200 | 22 | 22 | 1,5 | 620х566х1310 | ||
| ПФ2 125/315.300 – 30/ 4 – 016 | 250 | 20 | 30 | 1,5 | 620х566х1350 | ||
| ПФ2 125/315.336 – 37/ 4 – 016 | 250 | 30 | 37 | 1,5 | 640х566х1435 | ||
| ПФ2 125/400.360 – 11/ 6 – 016 | 125 | 15 | 11 | 1 | |||
| ПФ2 125/400.380 – 15/ 6 – 016 | 150 | 18 | 15 | 1 | 690х580х1310 | ||
| ПФ2 125/400.406 – 18,5/6– 016 | 125 | 22 | 18,5 | 1 | 690х580х1350 | ||
| ПФ2 125/400.340 – 37/ 4 – 016 | 200 | 32 | 37 | 1,5 | 690х580х1435 | ||
| ПФ2 125/400.370 – 45/ 4 – 016 | 200 | 40 | 45 | 1,5 | 690х580х1435 | ||
| ПФ2 125/400.406 – 45/ 4 – 016 | 160 | 50 | 45 | 1,5 | 690х580х1435 | ||
| ПФ2 125/400.406 – 55/ 4 – 016 | 200 | 52 | 55 | 1,5 | 690х580х1490 | ||
| ПФ2150/205.205 – 7,5/4 – 016 | 200 | 7 | 7,5 | 1,5 | |||
| ПФ2 150/315.320 – 11/ 6 – 016 | 200 | 9 | 11 | 1 | 690х585х1320 | ||
| ПФ2 150/315.365 – 15/ 6 – 016 | 200 | 15 | 15 | 1 | 690х585х1320 | ||
| ПФ2 150/315.332 – 18,5/6– 016 | 250 | 10 | 18,5 | 1 | 690х585х1360 | ||
| ПФ2 150/315.365 – 22/ 6 – 016 | 250 | 14 | 22 | 1 | 690х585х1445 | ||
| ПФ2 150/315.315 – 37/ 4 – 016 | 350 | 16 | 37 | 1 | 690х585х1445 | ||
| ПФ2 150/315.325 – 45/ 4 – 016 | 350 | 20 | 45 | 1,5 | 690х585х1445 | ||
| ПФ2 150/315.332 – 45/ 4 – 016 | 350 | 23 | 45 | 1,5 | 690х585х1445 | ||
| ПФ2 150/315.340 – 55/ 4 – 016 | 450 | 20 | 55 | 1,5 | 690х585х1500 | ||
| ПФ3 150/400.370 – 15/6 – 016 | 200 | 14 | 15 | 1 | 770х645х1470 | ||
| ПФ3 150/400.370 – 18,5/6– 016 | 250 | 9 | 18,5 | 1 | 770х645х1470 | ||
| ПФ3 150/400.390 – 22/ 6 – 016 | 200 | 18 | 22 | 1 | 770х645х1510 | ||
| ПФ3 150/400.410 – 30/ 6 – 016 | 270 | 21 | 30 | 1 | 770х645х1660 | ||
| ПФ2150/470.468 – 30/ 6 – 016 | 200 | 28 | 30 | 1 | |||
| ПФ4 150/500.465 – 160/4 – 016 | 400 | 70 | 160 | 1,5 | 970х800х2470 | ||
| ПФ4 150/500.500 – 200/4 – 016 | 400 | 80 | 200 | 1,5 | 980х800х2550 | ||
| ПФ2200/220.218 – 11/ 4 – 016 | 300 | 7 | 11 | 1,5 | |||
| ПФ2200/265.265 – 18,5/4– 016 | 250 | 15 | 18,5 | 1,5 | |||
| ПФ2200/360.338 – 22/ 6 – 016 | 400 | 10 | 22 | 1 | |||
| ПФ2200/450.440 – 37/ 6 – 016 | 350 | 24 | 37 | 1 | |||
| ПФ2200/450.440 – 45/ 6 – 016 | 550 | 20 | 45 | 1 | |||
| ПФ2250/400.394 – 30/ 6 – 016 | 600 | 15 | 30 | 1 | |||
| ПФ2250/470.500 – 75/ 6 – 016 | 600 | 30 | 75 | 1 | |||
| ПФ2250/470.500 – 90/ 6 – 016 | 720 | 26 | 90 | 1 | |||
| ПФ2 250/500.543 – 110/6 – 016 | 800 | 30 | 110 | 1 | 1030х855х2565 | ||
| ПФ2250/750.740 – 132/8 – 016 | 700 | 42 | 132 | 0,75 | 1030х855х2645 | ||
| ПФ2300/400.400 – 55/ 6 – 016 | 800 | 15 | 55 | 1 | |||
| ПФ2350/450.450 – 90/ 6 – 016 | 1500 | 14 | 90 | 1 | |||
| ПФ2 450/500.470 – 110/6 – 016 | 2200 | 10 | 110 | 1 | |||
| ПФ2 400/650.670 – 132/8 – 016 | 1500 | 24 | 132 | 0,75 | |||
| ПФ2 400/750.750 – 250/8 – 016 | 2400 | 22 | 250 | 0,75 | |||
| ПФ2500/650.640 – 250/8 – 016 | 2650 | 24 | 250 | 0,75 | |||
| ПФ2 400/750.750 – 6.250/8 – 016 | 2400 | 22 | 250 | 0,75 | |||
| ПФ2500/650.640 – 6.250/8 – 016 | 2650 | 24 | 250 | 0,75 | |||
| ПФС 50/125.120 – 1,1/2 – 016 | 16 | 6 | 1,1 | 3 | 225х235х580 | ||
| ПФС 50/125. 98 – 1,1/2 – 016 | 7 | 4 | 1,1 | 3 | 225х235х580 | ||
| ПФС 50/125.120 – 1,1/2 – 026 | 16 | 6 | 1,1 | 3 | 225х235х580 | ||
| ПФС 50/125. 98 – 1,1/2 – 026 | 7 | 4 | 1,1 | 3 | 225х235х580 | ||
| ПФС 50/125.120 – М1,1/2-016 | 16 | 6 | 1,1 | 3 | 225х235х580 | ||
| ПФС 50/125. 98 – М1,1/2-016 | 7 | 4 | 1,1 | 3 | 225х235х580 | ||
| ПФС 50/125.120 – М1,1/2-026 | 16 | 6 | 1,1 | 3 | 225х235х580 | ||
| ПФС 50/125. 98 – М1,1/2-026 | 7 | 4 | 1,1 | 3 | 225х235х580 | ||
| ПФС 65/160.132 – 3 / 2 – 016 | 20 | 12 | 3 | 3 | 340х310х670 | ||
| ПФС 65/160.148 – 3 / 2 – 016 | 25 | 14 | 3 | 3 | 340х310х670 | ||
| ПФС 65/160.148 – 3 / 2 – 026 | 25 | 14 | 3 | 3 | 340х310х670 | ||
| ПФС 65/160.132 – 3 / 2 – 026 | 20 | 12 | 3 | 3 | 340х310х670 |
Например,Иртыш ПФ50/125.140К-Е20–3 / 2ExY/Δ –016, где
Иртыш– серия насоса
П- тип электродвигателя - погружной электродвигатель без принудительного охлаждения
Ф- тип гидравлической части - для сточных масс и фекальных вод
50- номинальный диаметр напорного патрубка
125- номинальный диаметр рабочего колеса;
140- фактический диаметр рабочего колеса;
К- конструктивные особенности;
К – рабочее колесо из нержавеющей стали
Без обозначения – базовое исполнение
Е- торцевое уплотнение в проточной части насоса с парой трения карбид кремния/ карбид кремния для насосов ПФ(ПД, НФ) 50/125, ПФ(ПД, НФ) 65/160.
Без обозначения– торцовое уплотнение с парой трения графит/ графит для насосов ПФ(ПД, НФ) 50/125, ПФ(ПД, НФ) 65/160; с парой трения карбид кремния/ карбид кремния для остальных насосов.
20- длина кабеля по спец. заказу, м (например 20м);
Без обозначения– штатная длина кабеля (10м);
3- номинальная мощность электродвигателя
Ех- исполнение электродвигателя;
Ех – взрывозащищенного исполнения;
Без обозначения – базовый электродвигатель
Y/Δ -тип подключения электродвигателя;
Y/Δ – подключение «звезда/треугольник».
2 -число полюсов электродвигателя
0- вариант монтажа насоса:
0 – мобильный погружной;
1 – стационарный погружной (под опускное устройство);
2 – горизонтальный;
3 – вертикальный.
1- исполнение щита управления:
0 – без щита управления;
1 – ручного управления;
2 – автомат с одним поплавковым выключателем;
3 – автомат для двухнасосной станции
6- способ защиты двигателя:
0 – без защиты;
1 – термозащита;
2 – влагозащита;
6 – влаго-термозащита
