НАСОС ВКС

*Филиалы завода открыты в 17 городах России, собственная служба доставки быстро доставить продукцию"ЧЭМЗ" с ближайшего склада.
* Насосы вихревые вкс изготавливаются по ТУ 3631-096-05747979-97 и проходят ОТК.
Назначение и конструкция:

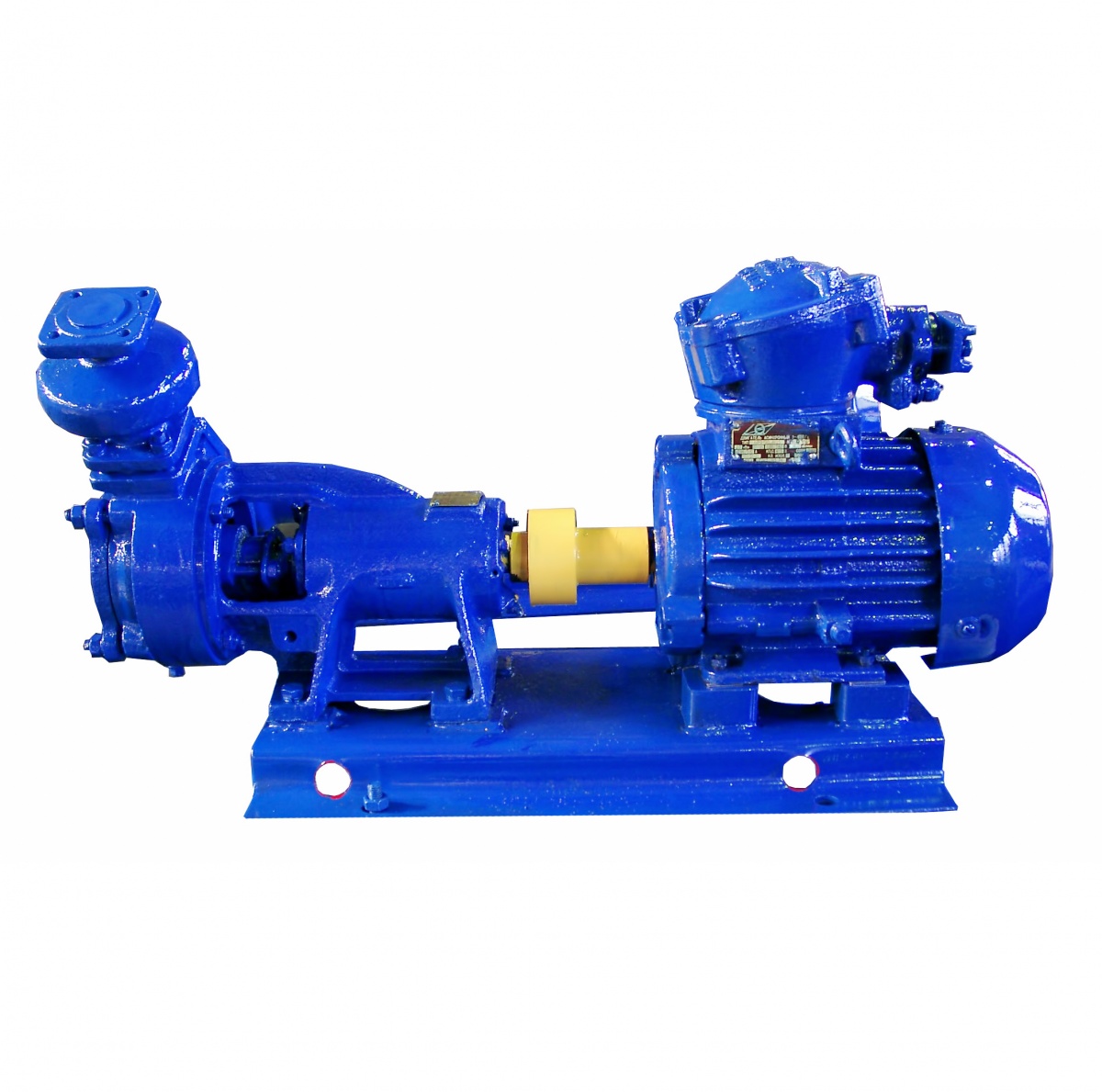

Вихревые насосы ВКС применяют в системах с малыми подачами и сравнительно высокими напорами. Насосы ВКС - вихревые, одноступенчатые, горизонтальные, консольные. В корпусе и крышке насоса выполнена рабочая камера проточной части, представляющая собой кольцевой канал, сообщающийся с входным и выходным патрубками насоса. Перемещение жидкой среды по кольцевому каналу и придание ей необходимой энергии осуществляется рабочим колесом, представляющим собой диск с радиальными лопатками. ВКС - самовсасывающие насосы. Для обеспечения самовсасывания на напорном патрубке насосов устанавливается колпак-расширитель, который позволяет предварительно залитому насосу ВКС откачать воздух из всасывающего трубопровода. Уплотнение вала - сальник с мягкой набивкой. Привод насоса от электродвигателя через соединительную муфту.
Насосы изготавливаются с сальниковым уплотнением вала и не допускают перекачивания горючих, вредных и легковоспламеняющихся жидкостей. Насосы (агрегаты) не предназначены для эксплуатации во взрыво- и пожароопасных производствах.
По материалу основных деталей проточной части насосы изготавливаются следующих исполнений:
ВКC – исполнение А (чугунное), Б (бронзовое), К (нержавеющее).
Перекачиваемая жидкость:
Вихревые насосы типа ВКС предназначены для перекачивания воды и других жидкостей, имеющих сходные с водой свойства по вязкости – до 36 сСт и химической активности, с содержанием твердых включений по массе 0,01%, не более, и размером не более 0,05мм, в которых материалы проточной части не допускают линейную скорость сплошной коррозии более 0,1 мм/год по ГОСТ 9.908-85.
Температура перекачиваемой жидкости для насосов (агрегатов):
исполнения А – от -15 до +85°С,
исполнения Б и К – от -40 до +85°С.
МАРКА НАСОСА | Q, М3/Ч | H, М | N, КВТ | N*1000, ОБ./МИН. | МАССА АГРЕГАТА, КГ | ГАБАРИТЫ LXBXH, ММ | МАТЕРИАЛ ПРОТОЧНОЙ ЧАСТИ |
ВКС1/16А | 2 | 16 | 1,5 | 1,5 | 63 | 761х315х444 | чугун |
ВКС1/16Б | 2 | 16 | 1,5 | 1,5 | 67 | 761х315х444 | бронза |
ВКС1/16К | 2 | 16 | 1,5 | 1,5 | 66 | 761х315х444 | нержвеющая сталь |
ВКС2/26А | 2 | 26 | 2,2 | 1 | 81 | 840х300х453 | чугун |
ВКС2/26Б | 2 | 26 | 2,2 | 1 | 86 | 840х300х453 | бронза |
ВКС2/26К | 2 | 26 | 2,2 | 1 | 85 | 840х300х453 | нержвеющая сталь |
ВКС2/26А | 6 | 35 | 4 | 1,5 | 81 | 840х300х453 | чугун |
ВКС2/26Б | 6 | 35 | 4 | 1,5 | 86 | 840х300х453 | бронза |
ВКС2/26К | 6 | 35 | 4 | 1,5 | 85 | 840х300х453 | нержвеющая сталь |
ВКС2/26А | 4 | 50 | 5,5 | 1,5 | 106 | 930х290х453 | чугун |
ВКС2/26Б | 4 | 50 | 5,5 | 1,5 | 110 | 930х290х453 | бронза |
ВКС2/26К | 4 | 50 | 5,5 | 1,5 | 109 | 930х290х453 | нержвеющая сталь |
ВКС4/28А | 14,4 | 28 | 5,5 | 1,5 | по зпросу | по запросу | чугун |
ВКС4/28Б | 14,4 | 28 | 5,5 | 1,5 | по зпросу | по запросу | бронза |
ВКС4/28К | 14,4 | 28 | 5,5 | 1,5 | по зпросу | по запросу | нержвеющая сталь |
ВКС4/28А | 10 | 52 | 7,5 | 1,5 | по зпросу | по запросу | чугун |
ВКС4/28Б | 10 | 52 | 7,5 | 1,5 | по зпросу | по запросу | бронза |
ВКС4/28К | 10 | 52 | 7,5 | 1,5 | по зпросу | по запросу | нержвеющая сталь |
ВКС5/24А | 18 | 24 | 7,5 | 1,5 | по зпросу | по запросу | чугун |
ВКС5/24Б | 18 | 24 | 7,5 | 1,5 | по зпросу | по запросу | бронза |
ВКС5/24К | 18 | 24 | 7,5 | 1,5 | по зпросу | по запросу | нержвеющая сталь |
ВКС5/24А | 11 | 56 | 11 | 1,5 | по зпросу | по запросу | чугун |
ВКС5/24Б | 11 | 56 | 11 | 1,5 | по зпросу | по запросу | бронза |
ВКС5/24К | 11 | 56 | 11 | 1,5 | по зпросу | по запросу | нержвеющая сталь |
ВКС5/32А | 18 | 32 | 7,5 | 1,5 | по зпросу | по запросу | чугун |
ВКС5/32Б | 18 | 32 | 7,5 | 1,5 | по зпросу | по запросу | бронза |
ВКС5/32К | 18 | 32 | 7,5 | 1,5 | по зпросу | по запросу | нержвеющая сталь |
ВКС5/32А | 12 | 56 | 11 | 1,5 | по зпросу | по запросу | чугун |
ВКС5/32Б | 12 | 56 | 11 | 1,5 | по зпросу | по запросу | бронза |
ВКС5/32К | 12 | 56 | 11 | 1,5 | по зпросу | по запросу | нержвеющая сталь |
ВКС10/45А | 36 | 45 | 18,5 | 1,5 | по зпросу | по запросу | чугун |
ВКС10/45Б | 36 | 45 | 18,5 | 1,5 | по зпросу | по запросу | бронза |
ВКС10/45К | 36 | 45 | 18,5 | 1,5 | по зпросу | по запросу | нержвеющая сталь |
ВКС10/45А | 25 | 70 | 22 | 1,5 | по зпросу | по запросу | чугун |
ВКС10/45Б | 25 | 70 | 22 | 1,5 | по зпросу | по запросу | бронза |
ВКС10/45К | 25 | 70 | 22 | 1,5 | по зпросу | по запросу | нержвеющая сталь |
ВКС10/45А | 20 | 80 | 30 | 1,5 | по зпросу | по запросу | чугун |
ВКС10/45Б | 20 | 80 | 30 | 1,5 | по зпросу | по запросу | бронза |
ВКС10/45К | 20 | 80 | 30 | 1,5 | по зпросу | по запросу | нержвеющая сталь |
ВКС1/16Б-2Г | по запросу | по запросу | по запросу | по запросу | по зпросу | по запросу | бронза |
ВКС1/16К-2Г | по запросу | по запросу | по запросу | по запросу | по зпросу | по запросу | нержвеющая сталь |
ВКС1/16А-1Г | по запросу | по запросу | по запросу | по запросу | по зпросу | по запросу | чугун |
ВКС1/16Б-1Г | по запросу | по запросу | по запросу | по запросу | по зпросу | по запросу | бронза |
ВКС1/16К-1Г | по запросу | по запросу | по запросу | по запросу | по зпросу | по запросу | нержвеющая сталь |
ВКС2/26А-2Г | по запросу | по запросу | по запросу | по запросу | по зпросу | по запросу | чугун |
ВКС2/26Б-2Г | по запросу | по запросу | по запросу | по запросу | по зпросу | по запросу | бронза |
ВКС2/26К-2Г | по запросу | по запросу | по запросу | по запросу | по зпросу | по запросу | нержвеющая сталь |
ВКС2/26А-1Г | по запросу | по запросу | по запросу | по запросу | по зпросу | по запросу | чугун |
ВКС2/26Б-1Г | по запросу | по запросу | по запросу | по запросу | по зпросу | по запросу | бронза |
ВКС2/26К-1Г | по запросу | по запросу | по запросу | по запросу | по зпросу | по запросу | нержвеющая сталь |
ВКС 4/28А-2Г | по запросу | по запросу | по запросу | по запросу | по зпросу | по запросу | чугун |
ВКС 4/28Б-2Г | по запросу | по запросу | по запросу | по запросу | по зпросу | по запросу | бронза |
ВКС 4/28К-2Г | по запросу | по запросу | по запросу | по запросу | по зпросу | по запросу | нержвеющая сталь |
ВКС 4/28А-1Г | по запросу | по запросу | по запросу | по запросу | по зпросу | по запросу | чугун |
ВКС 4/28Б-1Г | по запросу | по запросу | по запросу | по запросу | по зпросу | по запросу | бронза |
ВКС 4/28К-1Г | по запросу | по запросу | по запросу | по запросу | по зпросу | по запросу | нержвеющая сталь |
ВКС5/24А-2Г | по запросу | по запросу | по запросу | по запросу | по зпросу | по запросу | чугун |
ВКС5/32А-2Г | по запросу | по запросу | по запросу | по запросу | по зпросу | по запросу | чугун |
ВКС5/24Б-2Г | по запросу | по запросу | по запросу | по запросу | по зпросу | по запросу | бронза |
ВКС5/32К-2Г | по запросу | по запросу | по запросу | по запросу | по зпросу | по запросу | нержвеющая сталь |
ВКС5/24К-2Г | по запросу | по запросу | по запросу | по запросу | по зпросу | по запросу | нержвеющая сталь |
ВКС5/32К-2Г | по запросу | по запросу | по запросу | по запросу | по зпросу | по запросу | нержвеющая сталь |
ВКС5/24А-1Г | по запросу | по запросу | по запросу | по запросу | по зпросу | по запросу | чугун |
ВКС5/32А-1Г | по запросу | по запросу | по запросу | по запросу | по зпросу | по запросу | чугун |
ВКС5/24Б-1Г | по запросу | по запросу | по запросу | по запросу | по зпросу | по запросу | бронза |
ВКС5/32Б-1Г | по запросу | по запросу | по запросу | по запросу | по зпросу | по запросу | бронза |
ВКС5/24К-1Г | по запросу | по запросу | по запросу | по запросу | по зпросу | по запросу | нержвеющая сталь |
ВКС5/32К-1Г | по запросу | по запросу | по запросу | по запросу | по зпросу | по запросу | нержвеющая сталь |
Например: насос (агрегат)ВКС2/26 Б- У2, где:
ВК– тип насоса ( вихревой консольный );
С– самовсасывающий;
2– подача, л/с;
26– напор, м;
А, Б, К– условное обозначение материала;
У3.1; У2; Т2– климатическое исполнение и категория размещения.
