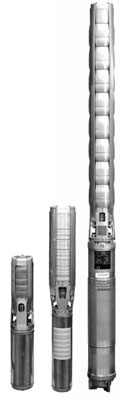

НАСОСЫ SUB-TWI 4

*Филиалы завода открыты в 17 городах России, собственная служба доставки быстро доставить продукцию"ЧЭМЗ" с ближайшего склада.
* Насосы скважных SUB-TWI 4 изготавливаются по ТУ 3631-096-05747979-97 и проходят ОТК.
Назначение и конструкция:
Многоступенчатый погружной насос с радиальными рабочими колесами, встроенным обратным клапаном, однофазным или трехфазным мотором. Мотор герметично залитый, пропитанный смолой, обмотка с изолирующей лакировкой, самосмазывающиеся подшипники, наполнение водно-гликолевой смесью. Охлаждение мотора происходит за счет перекачиваемой среды. Эксплуатация мотора допускается только в погруженном состоянии. Необходимо соблюдать предельные значения макс. температуры перекачиваемой среды. Вертикальный монтаж можно выполнить с охлаждающим кожухом или без него - по выбору. Горизонтальный монтаж выполняется с охлаждающим кожухом. Возможен вертикальный и горизонтальный монтаж. Все детали насоса, контактирующие с перекачиваемой средой, выполнены из коррозионностойкого материала Подключение к сети: 1~230 В, 50 Гц или 3~400 В, 50 Гц. Напорный кожух дает возможность монтировать агрегат непосредственно в систему трубопровода. В стандартном исполнении обратный клапан не монтируется. Максимальное входное давление составляет 10 бар.
Насосы предназначены для водоснабжения, в т.ч. снабжения питьевой водой, из скважин и цистерн, для использования в системах водоснабжения коммунального хозяйства, для полива и орошения, повышение давления, снижения уровня воды, для перекачивания воды промышленного использования.
Максимальное количество пусков: 20/ч. Максимальная глубина погружения 350 м.
Важно!
- Для этих агрегатов режим всасывания невозможен!
- Агрегат во время эксплуатации должен целиком находиться в воде!
Перекачиваемая жидкость:
Вода без без длинноволокнистых и абразивных примесей Температура перекачиваемой среды: 3-30 °C. Минимальное течение на моторе: 0,1 м/с. Макс. содержание песка: 50 г/м3.
Условное обозначение:
Например Wilo-Sub TWI 4.01-09-B, где
TWI - погружной насос;
4 - диаметр гидравлического оборудования в дюймах;
01 - номинальный объемный расход [м3/ч];
09 - число ступеней гидравлического оборудования;
В - поколение серий.
МАРКА НАСОСА | Q, М3/Ч | H, М | N, КВТ | N*1000, ОБ./МИН. | МАССА АГРЕГАТА, КГ | ГАБАРИТЫ LXBXH, ММ | МАТЕРИАЛ ПРОТОЧНОЙ ЧАСТИ |
TWI04.01-09-B EM | по запросу | по запросу | по запросу | по запросу | 12,7 | 1200х120х120 | |
TWI04.01-14-B EM | по запросу | по запросу | по запросу | по запросу | 18 | 1020х120х140 | |
TWI04.01-18-B EM | по запросу | по запросу | по запросу | по запросу | 15,7 | 1200х120х120 | |
TWI04.01-21-B EM | по запросу | по запросу | по запросу | по запросу | 17,8 | 1300х120х120 | |
TWI04.01-28-B EM | по запросу | по запросу | по запросу | по запросу | 32,4 | 1350х120х120 | |
TWI04.01-36-B EM | по запросу | по запросу | по запросу | по запросу | 27 | 1780х115х125 | |
TWI04.01-42-B EM | по запросу | по запросу | по запросу | по запросу | 26,7 | 1940х120х145 | |
TWI04.02-09-B EM | по запросу | по запросу | по запросу | по запросу | 13,8 | 1200х110х110 | |
TWI04.02-13-B EM | по запросу | по запросу | по запросу | по запросу | 16,2 | 1160х140х120 | |
TWI04.02-18-B EM | по запросу | по запросу | по запросу | по запросу | 18,3 | 1320х140х130 | |
TWI04.02-23-B EM | по запросу | по запросу | по запросу | по запросу | 19,4 | 1420х130х140 | |
TWI04.02-28-B EM | по запросу | по запросу | по запросу | по запросу | 25 | 1600х130х130 | |
TWI04.02-33-B EM | по запросу | по запросу | по запросу | по запросу | 23,9 | 1670х130х140 | |
TWI04.02-40-B EM | по запросу | по запросу | по запросу | по запросу | 36 | 2000х160х160 | |
TWI04.02-48-B EM | по запросу | по запросу | по запросу | по запросу | 31 | 2150х200х350 | |
TWI04.03-06-B EM | по запросу | по запросу | по запросу | по запросу | 13,2 | 1000х110х120 | |
TWI04.03-09-B EM | по запросу | по запросу | по запросу | по запросу | 15,3 | 1200х110х110 | |
TWI04.03-12-B EM | по запросу | по запросу | по запросу | по запросу | 17,1 | 1200х120х120 | |
TWI04.03-15-B EM | по запросу | по запросу | по запросу | по запросу | 17,8 | 1270х120х100 | |
TWI04.03-18-B EM | по запросу | по запросу | по запросу | по запросу | 20,7 | 1200х110х110 | |
TWI04.03-22-B EM | по запросу | по запросу | по запросу | по запросу | 21,5 | 1480х130х130 | |
TWI04.03-25-B EM | по запросу | по запросу | по запросу | по запросу | 26 | 1140х110х110 | |
TWI04.03-29-B EM | по запросу | по запросу | по запросу | по запросу | 31 | 1700х145х120 | |
TWI04.03-33-B EM | по запросу | по запросу | по запросу | по запросу | 26 | 1700х145х121 | |
TWI04.05-04-B EM | по запросу | по запросу | по запросу | по запросу | 13 | 1000х110х110 | |
TWI04.05-06-B EM | по запросу | по запросу | по запросу | по запросу | 14 | 1600х120х140 | |
TWI04.05-08-B EM | по запросу | по запросу | по запросу | по запросу | 15,2 | 1200х120х120 | |
TWI04.05-12-B EM | по запросу | по запросу | по запросу | по запросу | 19,4 | 1170х160х130 | |
TWI04.05-17-B EM | по запросу | по запросу | по запросу | по запросу | 23,9 | 1500х160х140 | |
TWI04.05-21-B EM | по запросу | по запросу | по запросу | по запросу | 36,8 | 1700х240х140 | |
TWI04.05-25-B EM | по запросу | по запросу | по запросу | по запросу | 37,5 | 1700х240х140 | |
TWI04.09-05-B EM | по запросу | по запросу | по запросу | по запросу | 20 | 1190х145х120 | |
TWI04.09-07-B EM | по запросу | по запросу | по запросу | по запросу | 18,7 | 1000х120х120 | |
TWI04.09-10-B EM | по запросу | по запросу | по запросу | по запросу | 22,6 | 1500х120х120 | |
TWI04.09-12-B EM | по запросу | по запросу | по запросу | по запросу | 39,1 | 1700х240х140 | |
TWI04.09-15-B EM | по запросу | по запросу | по запросу | по запросу | 40,5 | 1700х240х140 | |
TWI04.14-05-B EM | по запросу | по запросу | по запросу | по запросу | 23 | 1500х170х140 | |
TWI04.14-07-B EM | по запросу | по запросу | по запросу | по запросу | 37,9 | 1700х240х140 | |
TWI04.01-09-B DM | по запросу | по запросу | по запросу | по запросу | 11,6 | 700х110х110 | |
TWI04.01-14-B DM | по запросу | по запросу | по запросу | по запросу | 13,5 | 1000х110х110 | |
TWI04.01-18-B DM | по запросу | по запросу | по запросу | по запросу | 14,3 | 1050х110х110 | |
TWI04.01-21-B DM | по запросу | по запросу | по запросу | по запросу | 16,1 | 1150х120х110 | |
TWI04.01-28-B DM | по запросу | по запросу | по запросу | по запросу | 18,9 | 1300х110х110 | |
TWI04.01-36-B DM | по запросу | по запросу | по запросу | по запросу | 26 | 1600х140х140 | |
TWI04.01-42-B DM | по запросу | по запросу | по запросу | по запросу | 24,5 | 1700х120х120 | |
TWI04.02-09-B DM | по запросу | по запросу | по запросу | по запросу | 12,4 | 1700х110х110 | |
TWI04.02-13-B DM | по запросу | по запросу | по запросу | по запросу | 14,5 | 1700х110х110 | |
TWI04.02-18-B DM | по запросу | по запросу | по запросу | по запросу | 16,8 | 1700х110х110 | |
TWI04.02-23-B DM | по запросу | по запросу | по запросу | по запросу | 17,9 | 1700х110х110 | |
TWI04.02-28-B DM | по запросу | по запросу | по запросу | по запросу | 19,9 | 1700х120х120 | |
TWI04.02-33-B DM | по запросу | по запросу | по запросу | по запросу | 20,7 | 1700х120х120 | |
TWI04.02-40-B DM | по запросу | по запросу | по запросу | по запросу | 33,8 | 1700х120х140 | |
TWI04.02-48-B DM | по запросу | по запросу | по запросу | по запросу | 26,6 | 1700х140х130 | |
TWI04.03-06-B DM | по запросу | по запросу | по запросу | по запросу | 11,8 | 1700х110х110 | |
TWI04.03-09-B DM | по запросу | по запросу | по запросу | по запросу | 13,6 | 1700х110х110 | |
TWI04.03-12-B DM | по запросу | по запросу | по запросу | по запросу | 15,6 | 1700х100х100 | |
TWI04.03-15-B DM | по запросу | по запросу | по запросу | по запросу | 16,3 | 1700х130х130 | |
TWI04.03-18-B DM | по запросу | по запросу | по запросу | по запросу | 18 | 1700х120х120 | |
TWI04.03-22-B DM | по запросу | по запросу | по запросу | по запросу | 18,8 | 1700х110х110 | |
TWI04.03-25-B DM | по запросу | по запросу | по запросу | по запросу | 20,7 | 1700х120х120 | |
TWI04.03-29-B DM | по запросу | по запросу | по запросу | по запросу | 21,6 | 1700х110х110 | |
TWI04.03-33-B DM | по запросу | по запросу | по запросу | по запросу | 22,3 | 1700х110х110 | |
TWI04.03-39-B DM | по запросу | по запросу | по запросу | по запросу | 30,5 | 1700х140х120 | |
TWI04.03-45-B DM | по запросу | по запросу | по запросу | по запросу | 31,9 | 1700х110х110 | |
TWI04.03-52-B DM | по запросу | по запросу | по запросу | по запросу | 36,4 | 1700х160х130 | |
TWI04.05-04-B DM | по запросу | по запросу | по запросу | по запросу | 11,5 | 1700х110х110 | |
TWI04.05-06-B DM | по запросу | по запросу | по запросу | по запросу | 12,1 | 1700х110х110 | |
TWI04.05-08-B DM | по запросу | по запросу | по запросу | по запросу | 13,5 | 1700х110х110 | |
TWI04.05-12-B DM | по запросу | по запросу | по запросу | по запросу | 16,7 | 1700х110х110 | |
TWI04.05-17-B DM | по запросу | по запросу | по запросу | по запросу | 19,1 | 1700х110х110 | |
TWI04.05-21-B DM | по запросу | по запросу | по запросу | по запросу | 20 | 1700х120х120 | |
TWI04.05-25-B DM | по запросу | по запросу | по запросу | по запросу | 20,7 | 1700х110х110 | |
TWI04.05-33-B DM | по запросу | по запросу | по запросу | по запросу | 28,5 | 1700х110х110 | |
TWI04.05-38-B DM | по запросу | по запросу | по запросу | по запросу | 13,6 | 1700х110х110 | |
TWI04.05-44-B DM | по запросу | по запросу | по запросу | по запросу | 36,3 | 1700х120х140 | |
TWI04.09-05-B DM | по запросу | по запросу | по запросу | по запросу | 16,2 | 1700х110х110 | |
TWI04.09-07-B DM | по запросу | по запросу | по запросу | по запросу | 17,2 | 1700х110х110 | |
TWI04.09-10-B DM | по запросу | по запросу | по запросу | по запросу | 20 | 1700х110х110 | |
TWI04.09-12-B DM | по запросу | по запросу | по запросу | по запросу | 22,3 | 1700х110х110 | |
TWI04.09-15-B DM | по запросу | по запросу | по запросу | по запросу | 23,7 | 1700х115х120 | |
TWI04.09-18-B DM | по запросу | по запросу | по запросу | по запросу | 31,9 | 1700х130х130 | |
TWI04.09-21-B DM | по запросу | по запросу | по запросу | по запросу | 36,6 | 1700х120х150 | |
TWI04.09-25-B DM | по запросу | по запросу | по запросу | по запросу | 39,7 | 1700х110х110 | |
TWI04.09-30-B DM | по запросу | по запросу | по запросу | по запросу | 70,1 | 1700х160х240 | |
TWI04.09-37-B DM | по запросу | по запросу | по запросу | по запросу | 74,5 | 1700х160х240 | |
TWI04.14-05-B DM | по запросу | по запросу | по запросу | по запросу | 19,5 | 1700х110х110 | |
TWI04.14-07-B DM | по запросу | по запросу | по запросу | по запросу | 20,8 | 1700х110х110 | |
TWI04.14-10-B DM | по запросу | по запросу | по запросу | по запросу | 42 | 1700х140х120 | |
TWI04.14-13-B DM | по запросу | по запросу | по запросу | по запросу | 36,7 | 1700х110х110 | |
TWI04.14-18-B DM | по запросу | по запросу | по запросу | по запросу | 67 | 1700х200х240 | |
TWI04.14-25-B DM | по запросу | по запросу | по запросу | по запросу | 75,5 | 1700х160х130 |
