НАСОСЫ ЭЦВ 8

*Филиалы завода открыты в 17 городах России, собственная служба доставки быстро доставить продукцию"ЧЭМЗ" с ближайшего склада.
* Насосы скважных ЭЦВ 8 изготавливаются по ТУ 3631-096-05747979-97 и проходят ОТК.
Назначение и конструкция:

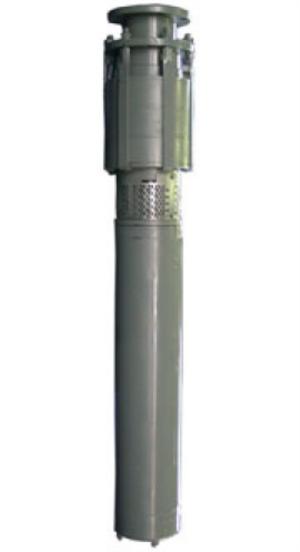

Агрегат электронасосный центробежный скважинный погружной ЭЦВ предназначен для подъёма из скважин воды. Агрегат может быть использован для промышленного и сельскохозяйственного водоснабжения, а также для орошения и понижения уровня грунтовых вод.
Агрегат НЕ предназначен для эксплуатации во взрыво и пожароопасных производствах.
Агрегат состоит из центробежного насоса и электродвигателя. Насос - центробежный многоступенчатый. Ступени соединяются между собой стяжками из стальной ленты или шпильками. Вал с рабочими колесами и втулками образует ротор насоса, который вращается в резинометаллических подшипниках.
Электродвигатель - трехфазный асинхронный с короткозамкнутым ротором, погружной, с синхронной частотой вращения 50 с-1 (3000 об/мин). Охлаждение электродвигателя производится омыванием откачиваемой водой.
Рабочее положение агрегата – вертикальное или горизонтально (по согласованию с предприятием-изготовителем).
При вертикальной установке агрегата нагрузки от трубопровода на напорный патрубок отсутствуют. При горизонтальной установке установить агрегат на специальные опоры и учесть минимальный уровень воды (min 0,5 м). Рекомендуется дополнительно на агрегат устанавливать охлаждающий кожух. Нагрузки от трубопровода на напорный патрубок исключить (например, закрепить трубопровод на соответствующих опорах рядом с агрегатом).
Перекачиваемая жидкость:
вода с общей минерализацией (сухой остаток) не более 1500 мг/л с водородным показателем (рН) 6,5...9,5, с температурой до 298 К (25 °С), массовой долей твёрдых механических примесей - не более 0,01 %, с содержанием хлоридов - не более 350 мг/л, сульфатов - не более 500 мг/л, сероводорода - не более 1,5 мг/л.
МАРКА НАСОСА | Q, М3/Ч | H, М | N, КВТ | N*1000, ОБ./МИН. | МАССА АГРЕГАТА, КГ | ГАБАРИТЫ LXBXH, ММ | МАТЕРИАЛ ПРОТОЧНОЙ ЧАСТИ |
ЭЦВ8-16-80 noryl | 16 | 80 | 5,5 | 3 | 74 | по запросу | полимерные рабочие колеса |
ЭЦВ8-16-100 | 16 | 100 | 6,3 | 3 | 74 | по запросу | полимерные рабочие колеса |
ЭЦВ8-16-100 noryl | 16 | 100 | 6,3 | 3 | полимерные рабочие колеса | ||
ЭЦВ8-16-120 noryl | 16 | 120 | 7,5 | 3 | 74 | по запросу | полимерные рабочие колеса |
ЭЦВ8-16-140 | 16 | 140 | 11 | 3 | 93 | по запросу | полимерные рабочие колеса |
ЭЦВ8-16-140чл | 16 | 140 | 11 | 3 | 106 | чугун | |
ЭЦВ8-16-140бр | 16 | 140 | 11 | 3 | 106 | бронза | |
ЭЦВ8-16-140 noryl | 16 | 140 | 11 | 3 | 143 | полимерные рабочие колеса | |
ЭЦВ8-16-160 | 16 | 160 | 13 | 3 | 107 | по запросу | полимерные рабочие колеса |
ЭЦВ8-16-160 noryl | 16 | 160 | 11 | 3 | полимерные рабочие колеса | ||
ЭЦВ8-16-160чл | 16 | 160 | 11 | 3 | 110 | чугун | |
ЭЦВ8-16-160бр | 16 | 160 | 11 | 3 | 110 | бронза | |
ЭЦВ8-16-180 | 16 | 180 | 13 | 3 | 110 | по запросу | полимерные рабочие колеса |
ЭЦВ8-16-180чл | 16 | 180 | 13 | 3 | 124 | чугун | |
ЭЦВ8-16-180бр | 16 | 180 | 13 | 3 | 124 | бронза | |
ЭЦВ8-16-180 noryl | 16 | 180 | 15 | 3 | 156 | полимерные рабочие колеса | |
ЭЦВ8-16-200 | 16 | 200 | 22 | 3 | 135 | по запросу | полимерные рабочие колеса |
ЭЦВ8-16-200 noryl | 16 | 200 | 15 | 3 | полимерные рабочие колеса | ||
ЭЦВ8-16-200 чл | 16 | 200 | 22 | 3 | 128 | чугун | |
ЭЦВ8-16-200 бр | 16 | 200 | 22 | 3 | 128 | бронза | |
ЭЦВ8-16-220 noryl | 16 | 220 | 17 | 3 | 135 | по запросу | полимерные рабочие колеса |
ЭЦВ8-16-260 | 16 | 260 | 22 | 3 | 142 | по запросу | полимерные рабочие колеса |
ЭЦВ8-16-260 noryl | 16 | 260 | 17 | 3 | полимерные рабочие колеса | ||
ЭЦВ8-16-280 noryl | 16 | 280 | 20 | 3 | 142 | по запросу | полимерные рабочие колеса |
ЭЦВ8-16-300 noryl | 16 | 300 | 20 | 3 | 142 | по запросу | полимерные рабочие колеса |
ЭЦВ8-25-15 noryl | 25 | 15 | 2,2 | 3 | 142 | по запросу | полимерные рабочие колеса |
ЭЦВ8-25-35 noryl | 25 | 35 | 4 | 3 | 142 | по запросу | полимерные рабочие колеса |
ЭЦВ8-25-55 | 25 | 55 | 5,5 | 3 | 67 | по запросу | полимерные рабочие колеса |
ЭЦВ8-25-55 noryl | 25 | 55 | 5,5 | 3 | 67 | полимерные рабочие колеса | |
ЭЦВ8-25-55 нрк | 25 | 55 | 5,5 | 3 | 67 | по запросу | рабочие колеса - нержавеющая сталь |
ЭЦВ8-25-70 | 25 | 70 | 7,5 | 3 | 76 | по запросу | полимерные рабочие колеса |
ЭЦВ8-25-70 чл | 25 | 70 | 7,5 | 3 | чугун | ||
ЭЦВ8-25-70 бр | 25 | 70 | 7,5 | 3 | бронза | ||
ЭЦВ8-25-70 noryl | 25 | 70 | 7,5 | 3 | 79 | полимерные рабочие колеса | |
ЭЦВ8-25-70 нрк | 25 | 70 | 7,5 | 3 | 76 | по запросу | рабочие колеса - нержавеющая сталь |
ЭЦВ8-25-90 noryl | 25 | 90 | 9 | 3 | 76 | по запросу | полимерные рабочие колеса |
ЭЦВ8-25-100 | 25 | 100 | 11 | 3 | 90 | по запросу | полимерные рабочие колеса |
ЭЦВ8-25-100 чл | 25 | 100 | 11 | 3 | 100 | чугун | |
ЭЦВ8-25-100 бр | 25 | 100 | 11 | 3 | 100 | бронза | |
ЭЦВ8-25-100нрк | 25 | 100 | 11 | 3 | 90 | по запросу | рабочие колеса - нержавеющая сталь |
ЭЦВ8-25-110 noryl | 25 | 110 | 11 | 3 | 105 | по запросу | полимерные рабочие колеса |
ЭЦВ8-25-125 | 25 | 125 | 13 | 3 | 102 | по запросу | полимерные рабочие колеса |
ЭЦВ8-25-125 чл | 25 | 125 | 13 | 3 | 115 | чугун | |
ЭЦВ8-25-125 бр | 25 | 125 | 13 | 3 | 115 | бронза | |
ЭЦВ8-25-125 noryl | 25 | 125 | 15 | 3 | 112 | полимерные рабочие колеса | |
ЭЦВ8-25-125 нрк | 25 | 125 | 15 | 3 | 102 | по запросу | рабочие колеса - нержавеющая сталь |
ЭЦВ8-25-150 | 25 | 150 | 16 | 3 | 128 | по запросу | полимерные рабочие колеса |
ЭЦВ8-25-150 чл | 25 | 150 | 16 | 3 | 123 | чугун | |
ЭЦВ8-25-150 бр | 25 | 150 | 16 | 3 | 123 | бронза | |
ЭЦВ8-25-150 noryl | 25 | 150 | 15 | 3 | 121 | полимерные рабочие колеса | |
ЭЦВ8-25-150 нрк | 25 | 150 | 15 | 3 | 128 | по запросу | рабочие колеса - нержавеющая сталь |
ЭЦВ8-25-160 noryl | 25 | 160 | 20 | 3 | 128 | по запросу | полимерные рабочие колеса |
ЭЦВ8-25-180 | 25 | 180 | 18,5 | 3 | 132 | по запросу | полимерные рабочие колеса |
ЭЦВ8-25-180 чл | 25 | 180 | 18,5 | 3 | чугун | ||
ЭЦВ8-25-180бр | 25 | 180 | 18,5 | 3 | бронза | ||
ЭЦВ8-25-180 noryl | 25 | 180 | 20 | 3 | 134 | полимерные рабочие колеса | |
ЭЦВ8-25-180 нрк | 25 | 180 | 20 | 3 | 132 | по запросу | рабочие колеса - нержавеющая сталь |
ЭЦВ8-25-200 noryl | 25 | 200 | 20 | 3 | 132 | по запросу | полимерные рабочие колеса |
ЭЦВ8-25-230 | 25 | 230 | 22 | 3 | 142 | по запросу | полимерные рабочие колеса |
ЭЦВ8-25-230 чл | 25 | 230 | 22 | 3 | чугун | ||
ЭЦВ8-25-230 бр | 25 | 230 | 22 | 3 | бронза | ||
ЭЦВ8-25-230 noryl | 25 | 230 | 32 | 3 | 145 | полимерные рабочие колеса | |
ЭЦВ8-25-230 нрк | 25 | 230 | 32 | 3 | 142 | по запросу | рабочие колеса - нержавеющая сталь |
ЭЦВ8-25-250 noryl | 25 | 250 | 32 | 3 | 142 | по запросу | полимерные рабочие колеса |
ЭЦВ8-25-270 noryl | 25 | 270 | 32 | 3 | 142 | по запросу | полимерные рабочие колеса |
ЭЦВ8-25-300 | 25 | 300 | 32 | 3 | 177 | по запросу | полимерные рабочие колеса |
ЭЦВ8-25-300 чл | 25 | 300 | 32 | 3 | чугун | ||
ЭЦВ8-25-300 бр | 25 | 300 | 32 | 3 | бронза | ||
ЭЦВ8-25-300 noryl | 25 | 300 | 32 | 3 | 160 | полимерные рабочие колеса | |
ЭЦВ8-25-300 нрк | 25 | 300 | 32 | 3 | 177 | по запросу | рабочие колеса - нержавеющая сталь |
ЭЦВ8-25-340 | 25 | 340 | 45 | 3 | 225 | по запросу | полимерные рабочие колеса |
ЭЦВ8-25-400 | 25 | 400 | 45 | 3 | 234 | по запросу | полимерные рабочие колеса |
ЭЦВ8-40-15 noryl | 40 | 15 | 3 | 3 | 71 | по запросу | полимерные рабочие колеса |
ЭЦВ8-40-35 noryl | 40 | 35 | 5,5 | 3 | 71 | по запросу | полимерные рабочие колеса |
ЭЦВ8-40-40 | 40 | 40 | 6,3 | 3 | 71 | по запросу | полимерные рабочие колеса |
ЭЦВ8-40-40 нрк | 40 | 40 | 6,3 | 3 | 73 | по запросу | рабочие колеса - нержавеющая сталь |
ЭЦВ8-40-55 noryl | 40 | 55 | 9 | 3 | 73 | по запросу | полимерные рабочие колеса |
ЭЦВ8-40-60 | 40 | 60 | 11 | 3 | 84 | по запросу | полимерные рабочие колеса |
ЭЦВ8-40-60 чл | 40 | 60 | 11 | 3 | 98 | чугун | |
ЭЦВ8-40-60 бр | 40 | 60 | 11 | 3 | 98 | бронза | |
ЭЦВ8-40-60 нрк | 40 | 60 | 11 | 3 | 87 | по запросу | рабочие колеса - нержавеющая сталь |
ЭЦВ8-40-70 noryl | 40 | 70 | 11 | 3 | 106 | по запросу | полимерные рабочие колеса |
ЭЦВ8-40-90 | 40 | 90 | 16 | 3 | 120 | по запросу | полимерные рабочие колеса |
ЭЦВ8-40-90 чл | 40 | 90 | 16 | 3 | 110 | чугун | |
ЭЦВ8-40-90 бр | 40 | 90 | 16 | 3 | 110 | бронза | |
ЭЦВ8-40-90 нрк | 40 | 90 | 16 | 3 | 127 | по запросу | рабочие колеса - нержавеющая сталь |
ЭЦВ8-40-90 noryl | 40 | 90 | 16 | 3 | 116 | полимерные рабочие колеса | |
ЭЦВ8-40-110 noryl | 40 | 110 | 17 | 3 | 127 | по запросу | полимерные рабочие колеса |
ЭЦВ8-40-120 | 40 | 125 | 22 | 3 | 126 | по запросу | полимерные рабочие колеса |
ЭЦВ8-40-120 нрк | 40 | 125 | 22 | 3 | 135 | по запросу | рабочие колеса - нержавеющая сталь |
ЭЦВ8-40-125 чл | 40 | 125 | 22 | 3 | 125 | по запросу | чугун |
ЭЦВ8-40-125 бр | 40 | 125 | 22 | 3 | 125 | бронза | |
ЭЦВ8-40-125 noryl | 40 | 125 | 20 | 3 | 125 | полимерные рабочие колеса | |
ЭЦВ8-40-150 noryl | 40 | 145 | 32 | 3 | полимерные рабочие колеса | ||
ЭЦВ8-40-150 | 40 | 150 | 25 | 3 | 157 | по запросу | полимерные рабочие колеса |
ЭЦВ8-40-150 чл | 40 | 150 | 25 | 3 | 140 | чугун | |
ЭЦВ8-40-150 бр | 40 | 150 | 25 | 3 | 140 | бронза | |
ЭЦВ8-40-150 нрк | 40 | 150 | 27 | 3 | 170 | по запросу | рабочие колеса - нержавеющая сталь |
ЭЦВ8-40-160 noryl | 40 | 160 | 32 | 3 | 160 | по запросу | полимерные рабочие колеса |
ЭЦВ8-40-180 | 40 | 180 | 32 | 3 | 159 | по запросу | полимерные рабочие колеса |
ЭЦВ8-40-180 чл | 40 | 180 | 32 | 3 | 150 | чугун | |
ЭЦВ8-40-180 бр | 40 | 180 | 32 | 3 | 150 | бронза | |
ЭЦВ8-40-180 нрк | 40 | 180 | 32 | 3 | 127 | по запросу | рабочие колеса - нержавеющая сталь |
ЭЦВ8-40-180 noryl | 40 | 180 | 32 | 3 | 143 | полимерные рабочие колеса | |
ЭЦВ8-40-200 | 40 | 200 | 45 | 3 | 193 | по запросу | полимерные рабочие колеса |
ЭЦВ8-40-200 нрк | 40 | 200 | 45 | 3 | 200 | по запросу | рабочие колеса - нержавеющая сталь |
ЭЦВ8-40-200 noryl | 40 | 200 | 32 | 3 | полимерные рабочие колеса | ||
ЭЦВ8-65-20 noryl | 65 | 20 | 5,5 | 3 | 200 | по запросу | полимерные рабочие колеса |
ЭЦВ8-65-35 noryl | 65 | 35 | 9 | 3 | 200 | по запросу | полимерные рабочие колеса |
ЭЦВ8-65-40 | 65 | 40 | 17 | 3 | 131 | по запросу | полимерные рабочие колеса |
ЭЦВ8-65-55 noryl | 65 | 55 | 15 | 3 | 131 | по запросу | полимерные рабочие колеса |
ЭЦВ8-65-70 | 65 | 70 | 22 | 3 | 115 | по запросу | полимерные рабочие колеса |
ЭЦВ8-65-70 noryl | 65 | 70 | 18,5 | 3 | 120 | полимерные рабочие колеса | |
ЭЦВ8-65-90 | 65 | 90 | 27 | 3 | 198 | по запросу | полимерные рабочие колеса |
ЭЦВ8-65-90 noryl | 65 | 90 | 32 | 3 | 140 | полимерные рабочие колеса | |
ЭЦВ8-65-110 | 65 | 110 | 33 | 3 | 201 | по запросу | полимерные рабочие колеса |
ЭЦВ8-65-110 noryl | 65 | 110 | 32 | 3 | 150 | полимерные рабочие колеса | |
ЭЦВ8-65-125 noryl | 65 | 125 | 32 | 3 | 201 | по запросу | полимерные рабочие колеса |
ЭЦВ8-65-145 | 65 | 145 | 45 | 3 | 232 | по запросу | полимерные рабочие колеса |
ЭЦВ8-65-145 noryl | 65 | 145 | 37 | 3 | полимерные рабочие колеса | ||
ЭЦВ8-65-180 | 65 | 180 | 45 | 3 | 240 | по запросу | полимерные рабочие колеса |
Например: ЭЦВ8-40-90 где:
ЭЦВ - тип электроагрегата;
8 - внутренний диаметр обсадной трубы в дюймах;
40 - номинальная подача, м3/ч;
90 - номинальный напор, м.
