НАСОС ТИПА «АХ»

Энергомашиностроительный завод изготавливает следующие типы консольных насосов ах:
*Филиалы завода открыты в 17 городах России, собственная служба доставки быстро доставить продукцию"ЧЭМЗ" с ближайшего склада.
* Насосы консольные ах изготавливаются по ТУ 3631-096-05747979-97 и проходят ОТК.
Назначение и конструкция:
Насос типа«АХ»- центробежный, горизонтальный, консольный, одноступенчатый.

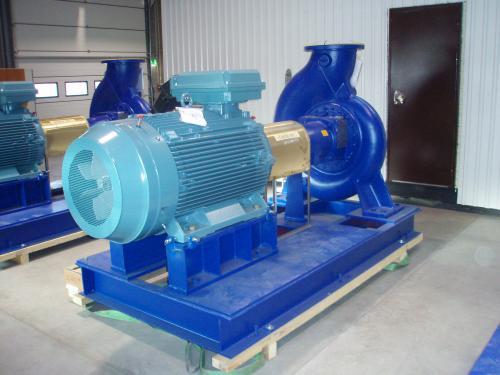

Электронасосный агрегат состоит из насоса и электродвигателя, смонтированных на общей фундаментной плите. Привод осуществляется через соединительную упругую муфту.
Детали насоса, соприкасающиеся с жидкостью, выполнены из нержавеющих материалов.
Конструкция насоса:
Корпус насоса имеет опорные лапы, которыми крепится к раме. Подшипники расположены в корпусе консоли. Ротор насоса вращается в подшипниковых опорах В консоли имеется масляная камера для смазки подшипников с пробкой, заглушкой и смотровым окном. Уплотнение располагается в крышке корпуса. Данный тип конструкции является традиционным и общепризнанным для данной модели изделия.
Уплотнение вала насоса – сальниковое (одинарное или двойное) или торцевое (одинарное или двойное). Детали насоса, соприкасающиеся с жидкостью, выполнены из нержавеющих материалов.

МАРКА НАСОСА Q, М3/Ч H, М N, КВТ N*1000, ОБ./МИН. МАССА АГРЕГАТА, КГ ГАБАРИТЫ LXBXH, ММ МАТЕРИАЛ ПРОТОЧНОЙ ЧАСТИ
АХ50-32-125 12,5 20 2,2 3 45 465х190х252 К, Е, И
АХ50-32-125а 12 18 2,2 3 45 465х190х252 К, Е, И
АХ50-32-125б 11 16 1,5 3 45 465х190х252 К, Е, И
АХ50-32-160 12,5 32 4 3 48 465х240х292 К, Е, И
АХ50-32-160а 11 27 3 3 48 465х240х292 К, Е, И
АХ50-32-160б 10 21 2,2 3 48 465х240х292 К, Е, И
АХ50-32-250 12,5 80 11 3 92 600х320х405 К, Е, И
АХ50-32-250а 12 69 11 3 92 600х320х405 К, Е, И
АХ50-32-250б 11 60 7,5 3 92 600х320х405 К, Е, И
АХ65-40-200 25 50 11 3 62 600х265х340 К, Е, И
АХ65-40-200а 24 40 7,5 3 62 600х265х340 К, Е, И
АХ65-40-200б 23,5 32 7,5 3 62 600х265х340 К, Е, И
АХ65-50-125 25 20 3 3 46 465х210х252 К, Е, И
АХ65-50-125а 23 17 2,2 3 46 465х210х252 К, Е, И
АХ65-50-160 25 32 5,5 3 52 465х240х292 К, Е, И
АХ65-50-160а 23 27 4 3 52 465х240х292 К, Е, И
АХ65-50-160б 22 24 4 3 52 465х240х292 К, Е, И
АХ80-65-160 50 32 11 3 56 485х265х340 К, Е, И
АХ80-65-160а 45 26 7,5 3 56 485х265х340 К, Е, И
АХ80-65-160б 43 24 5,5 3 56 485х265х340 К, Е, И
АХ80-50-200 50 50 15 3 64 485х265х360 К, Е, И
АХ80-50-200а 45 41 11 3 64 485х265х360 К, Е, И
АХ80-50-200б 43 36 11 3 64 485х265х360 К, Е, И
АХ80-50-250 50 80 30 3 102 625х320х405 К, Е, И
АХ80-50-250а 45 66 22 3 102 625х320х405 К, Е, И
АХ80-50-250б 44 63 18,5 3 102 625х320х405 К, Е, И
АХ100-80-160 100 32 15 3 86 600х280х360 К, Е, И
АХ100-80-160а 91 27 15 3 86 600х280х360 К, Е, И
АХ100-80-160б 89 26 11 3 86 600х280х360 К, Е, И
АХ100-65-200 100 50 22 3 95 600х320х385 К, Е, И
АХ100-65-200а 91 42 18,5 3 95 600х320х385 К, Е, И
АХ100-65-200б 89 40 18,5 3 95 600х320х385 К, Е, И
АХ100-65-250 100 80 37 3 114 625х360х450 К, Е, И
АХ100-65-250а 93,5 70 37 3 114 625х360х450 К, Е, И
АХ100-65-250б 87 61 30 3 114 625х360х450 К, Е, И
АХ100-65-315 100 125 75 3 107 655х400х505 К, Е, И
АХ100-65-315а 93 109 55 3 107 655х400х505 К, Е, И
АХ100-65-315б 88 96 45 3 107 655х400х505 К, Е, И
АХ125-100-200 100 12,5 5,5 1,5 103 625х360х480 К, Е, И
АХ125-100-200а 94 11 5,5 1,5 103 625х360х480 К, Е, И
АХ125-100-200б 88 10 4 1,5 103 625х360х480 К, Е, И
АХ125-100-250 100 20 11 1,5 170 640х400х505 К, Е, И
АХ125-100-250а 94 17,5 7,5 1,5 170 640х400х505 К, Е, И
АХ125-100-250б 88 15,5 7,5 1,5 170 640х400х505 К, Е, И
АХ125-100-315 100 32 18,5 1,5 128 670х400х565 К, Е, И
АХ125-100-315а 94 28 15 1,5 128 670х400х565 К, Е, И
АХ125-100-315б 88 25 15 1,5 128 670х400х565 К, Е, И
АХ150-125-315 200 32 30 1,5 200 670х500х638 К, Е, И
АХ150-125-315а 186 28 30 1,5 200 670х500х638 К, Е, И
АХ150-125-315б 174 24 22 1,5 200 670х500х638 К, Е, И
АХ150-125-400 200 50 55 1,5 237 670х500х690 К, Е, И
АХ150-125-400а 186 44 45 1,5 237 670х500х690 К, Е, И
АХ150-125-400б 174 38 37 1,5 237 670х500х690 К, Е, И
АХ200-150-315 400 32 55 1,5 268 830х550х715 К, Е, И
АХ200-150-315а 375 28 45 1,5 268 830х550х715 К, Е, И
АХ200-150-315б 352 25 37 1,5 268 830х550х715 К, Е, И
АХ200-150-400 400 50 90 1,5 225 830х550х765 К, Е, И
АХ200-150-400а 373 44 75 1,5 225 830х550х765 К, Е, И
АХ200-150-400б 348 38 75 1,5 225 830х550х765 К, Е, И
Перекачиваемая жидкость:
Агрегаты электронасосные центробежные типа «АХ» предназначены для перекачивания химически активных и нейтральных жидкостей плотностью не более 1850 кг/м3, имеющих твёрдые включения размером до 1 мм, объёмная концентрация которых не превышает 1.5%, с температурой от -40°C до +120°С, скорость проникновения коррозии материала проточной части не превышает 0.1 мм/год. Кинематическая вязкость перекачиваемой жидкости не более 30х10-6 м2/с. Максимальное рабочее давление (конструктивно обусловленное): 16 бар.

Условные обозначения:
Например,АХ50-32-125 К-СД,где:
АХ- химический насос;
50- диаметр патрубка, всасывающего рабочую жидкость мм;
32- диаметр патрубка насоса на выходе жидкости, мм;
125- номинальный диаметр рабочего колеса, мм;
«а», «б»- обозначение типа обточки рабочего колеса насоса;
К- материал проточной части;
С- вид уплотнения (сальниковое);
Д- тип уплотнения (двойное);
У- климатическое исполнение (умеренный);
2- категория размещения при эксплуатации.
