НАСОСЫ CRONOLINE-IL X/X-X/4

Энергомашиностроительный завод изготавливает следующие типы консольно-моноблочных линейных насосов CRONOLINE-IL X/X-X/4:
*Филиалы завода открыты в 17 городах России, собственная служба доставки быстро доставить продукцию"ЧЭМЗ" с ближайшего склада.
* Насосы консольно-моноблочные линейные CRONOLINE-IL X/X-X/4 изготавливаются по ТУ 3631-096-05747979-97 и проходят ОТК.

Назначение и конструкция:

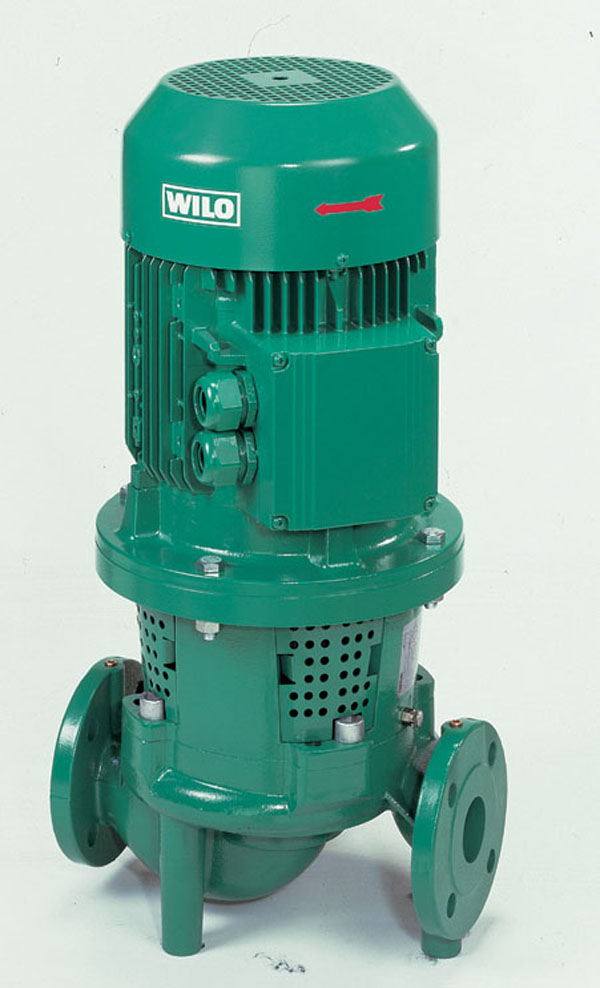

Wilo Cronoline IL- представляют собой циркуляционный одноступенчатый низконапорный центробежный насос с сухим ротором в исполнении Inline с фланцевым соединением. Уплотнение вала – торцевое, скользящее. Насос характеризуется продолжительным сроком службы благодаря защите от коррозии и отводу конденсата через отверстия в корпусе мотора. Благодаря ножкам с резьбовыми отверстиями в корпусе насоса облегчается монтаж оборудования.
Подключение к сети 3-400 В, 50 Гц.
Номинальный внутренний диаметр от DN 32 до DN250.
Максимальное рабочее давление 16 бар.

Перекачиваемая жидкость:
Насос предназначен для перекачивания холодной и горячей воды без абразивных включений в системах отопления, охлаждения и водоснабжения или водогликолевой смеси. Допустимый диапазон температуры от -20оС до +140оС. Рабочее давление: 13 бар до +140 °С, 16 бар до +120 °С

МАРКА НАСОСА Q, М3/Ч H, М N, КВТ N*1000, ОБ./МИН. МАССА АГРЕГАТА, КГ ГАБАРИТЫ LXBXH, ММ МАТЕРИАЛ ПРОТОЧНОЙ ЧАСТИ
IL32/140-0,25/4 0,25 1,5 36 600х330х420
IL32/150-0,37/4 0,37 1,5 36 590х320х420
IL32/170-0,55/4 0,55 1,5 42 590х310х420
IL40/140-0,25/4 0,25 1,5 38 340х245х485
IL40/150-0,37/4 0,37 1,5 38 340х245х485
IL40/160-0,55/4 0,5 1,5 44,28 592х320х414
IL40/170-0,75/4 0,75 1,5 45,5 595х310х425
IL40/210-1,1/4 1,1 1,5 54,06 586х402х480
IL40/220-1,5/4 1,5 1,5 57,8 582х408х480
IL50/150-0,55/4 0,55 1,5 45 600х320х420
IL50/160-0,75/4 0,75 1,5 51,32 592х322х414
IL50/170-1,1/4 1,1 1,5 52,6 590х310х400
IL50/200-1,5/4 1,5 1,5 65 620х320х490
IL50/220-2,2/4 2,2 1,5 77 620х325х500
IL50/260-3/4 3 1,5 86 440х352х662
IL50/270-3/4 3 1,5 86 440х352х662
IL50/270-4/4 3 1,5 93 780х395х470
IL65/150-0,75/4 4 1,5 56 580х402х484
IL65/160-1,1/4 0,75 1,5 57,96 586х400х466
IL65/170-1,1/4 1,1 1,5 62 790х390х500
IL65/170-1,5/4 1,5 1,5 60 570х390х480
IL65/210-2,2/4 2,2 1,5 80 475х318х523
IL65/220-2,2/4 2,2 1,5 80 475х318х523
IL65/220-3/4 3 1,5 83 475х318х523
IL65/250-3/4 3 1,5 89 475х361х624
IL65/250-4/4 4 1,5 96 475х380х470
IL65/270-4/4 4 1,5 96 475х361х695
IL65/270-5,5/4 5,5 1,5 119 475х400х470
IL80/145-1,1/4 1,1 1,5 68 475х324х594
IL80/150-1,1/4 1,1 1,5 66 475х390х490
IL80/160-1,5/4 1,5 1,5 67,64 475х400х490
IL80/170-2,2/4 2,2 1,5 77,5 475х400х490
IL80/210-3/4 3 1,5 92,5 475х350х500
IL80/220-4/4 4 1,5 99 475х370х475
IL80/270-5,5/4 5,5 1,5 132 475х400х500
IL100/145-1,1/4 1,1 1,5 84,5 475х800х504
IL100/150-1,5/4 1,5 1,5 82 475х800х510
IL100/160-2,2/4 2,2 1,5 94 475х400х620
IL100/170-2,2/4 2,2 1,5 90 475х394х683
IL100/170-3/4 3 1,5 97 475х402х618
IL100/200-3/4 3 1,5 103 475х400х570
IL100/200-4/4 4 1,5 110 475х380х580
IL100/220-4/4 4 1,5 110 475х375х780
IL100/220-5,5/4 5,5 1,5 115 475х800х700
IL100/250-5,5/4 5,5 1,5 146 475х405х875
IL100/250-7,5/4 7,5 1,5 154 475х800х700
IL100/260-7,5/4 7,5 1,5 187 475х400х550
IL100/260-11/4 11 1,5 159 475х405х875
IL100/270-11/4 11 1,5 188 475х370х550
IL 125/145-1,5/4 1,5 1,5 103
IL 125/150-2,2/4 2,2 1,5 113
IL 125/160-3/4 3 1,5 121
IL 125/170-4/4 4 1,5 104
IL125/190-4/4 4 1,5 124 620х395х810
IL125/210-5,5/4 5,5 1,5 147 620х390х880
IL125/220-5,5/4 5,5 1,5 147 620х390х880
IL125/220-7,5/4 7,5 1,5 163 830х380х620
IL125/250-11/4 11 1,5 212 1200х800х770
IL125/270-11/4 11 1,5 212 620х500х1056
IL125/270-15/4 15 1,5 235 980х460х620
IL125/300-15/4 15 1,5 267 1030х420х700
IL125/300-18,5/4 18,5 1,5 291 700х510х1109
IL125/320-18,5/4 18,5 1,5 291 700х510х1109
IL125/320-22/4 22 1,5 307 700х510х1137
IL125/340-22/4 22 1,5 307 700х510х1137
IL125/340-30/4 30 1,5 366 700х510х1197
IL150/190-5,5/4 5,5 1,5 180 850х440х705
IL150/200-7,5/4 7,5 1,5 194 880х470х700
IL150/220-11/4 11 1,5 220 1000х430х710
IL150/250-15/4 15 1,5 296 1100х500х700
IL150/260-15/4 15 1,5 296 700х600х1117
IL150/260-18,5/4 18,5 1,5 319 700х600х1159
IL150/270-18,5/4 18,5 1,5 319 700х600х1159
IL150/270-22/4 22 1,5 335 700х600х1187
IL150/290-30/4 30 1,5 413 770х640х1255
IL150/300-30/4 30 1,5 413 770х640х1255
IL150/310-30/4 30 1,5 413 770х640х1255
IL150/320-30/4 30 1,5 413 770х640х1255
IL150/310-37/4 37 1,5 511 770х640х1360
IL150/320-37/4 37 1,5 513 770х640х1360
IL150/330-37/4 37 1,5 513 770х640х1360
IL150/340-37/4 37 1,5 513 770х640х1360
IL150/330-45/4 45 1,5
IL150/340-45/4 45 1,5 553 770х640х1360
IL200/230-11/4 11 1,5 334 800х645х1157
IL200/240-15/4 15 1,5 357 800х645х1157
IL200/250-18,5/4 18,5 1,5 381 800х645х1199
IL200/260-22/4 22 1,5 397 800х645х1227
IL200/265-22/4 22 1,5 397 800х645х1227
IL200/265-30/4 30 1,5 455 1500х900х980
IL200/270-30/4 30 1,5 455 800х645х1287
IL200/310-37/4 37 1,5 579 820х695х1400
IL200/320-37/4 37 1,5 567 820х695х1400
IL200/320-45/4 45 1,5 607 820х695х1400
IL200/330-45/4 45 1,5 607 820х695х1400
IL200/340-45/4 45 1,5
IL200/330-55/4 55 1,5 750 820х695х1495
IL200/340-55/4 55 1,5 750 820х695х1495
IL250/360-75/4 75 1,5 1195 1150х906х2171
IL250/370-75/4 75 1,5 1195 1150х906х2171
IL250/380-75/4 75 1,5 1336 2400х1300х1080
IL250/390-75/4 75 1,5 1195 1150х906х2171
IL250/400-75/4 75 1,5 1195 1150х906х2171
IL250/390-90/4 90 1,5 1295 1150х906х2221
IL250/400-90/4 90 1,5 1295 1150х906х2221
IL250/410-90/4 90 1,5 1295 1150х906х2221
IL250/420-90/4 90 1,5 1295 1150х906х2221
IL250/410-110/4 110 1,5 1436 1150х969х2471
IL250/420-110/4 110 1,5 1436 1150х969х2471
IL250/430-110/4 110 1,5 1436 1150х969х2471
IL250/440-110/4 110 1,5 1436 1150х969х2471
IL250/430-132/4 132 1,5 1591 2150х966х2150
IL250/440-132/4 132 1,5 1666 2150х966х2150
IL250/460-132/4 132 1,5 1666 2400х1300х1200
IL250/460-160/4 160 1,5 1806 2150х966х2150
IL250/470-160/4 160 1,5
IL250/480-160/4 160 1,5 1806 2150х966х2150
IL250/470-200/4 200 1,5 2006 1200х966х2150
IL250/480-200/4 200 1,5 2006 1200х966х2150
Условные обозначения:
Например,IL 50/170-7,5/4, где:
IL- насос с фланцевым соединением - линейный насос;
50- номинальный диаметр DN патрубка, мм;
170- номинальный диаметр рабочего колеса, мм;
7,5- номинальная мощность мотора P2 кВт;
4- число полюсов.
