НАСОСЫ VEROLINE-IPL

Энергомашиностроительный завод изготавливает следующие типы консольно-моноблочные насосы линейного типа VEROLINE-IPL:
*Филиалы завода открыты в 17 городах России, собственная служба доставки быстро доставить продукцию"ЧЭМЗ" с ближайшего склада.
* Насосы консольно-моноблочного типа VEROLINE-IPL изготавливаются по ТУ 3631-096-05747979-97 и проходят ОТК.

Назначение и конструкция:

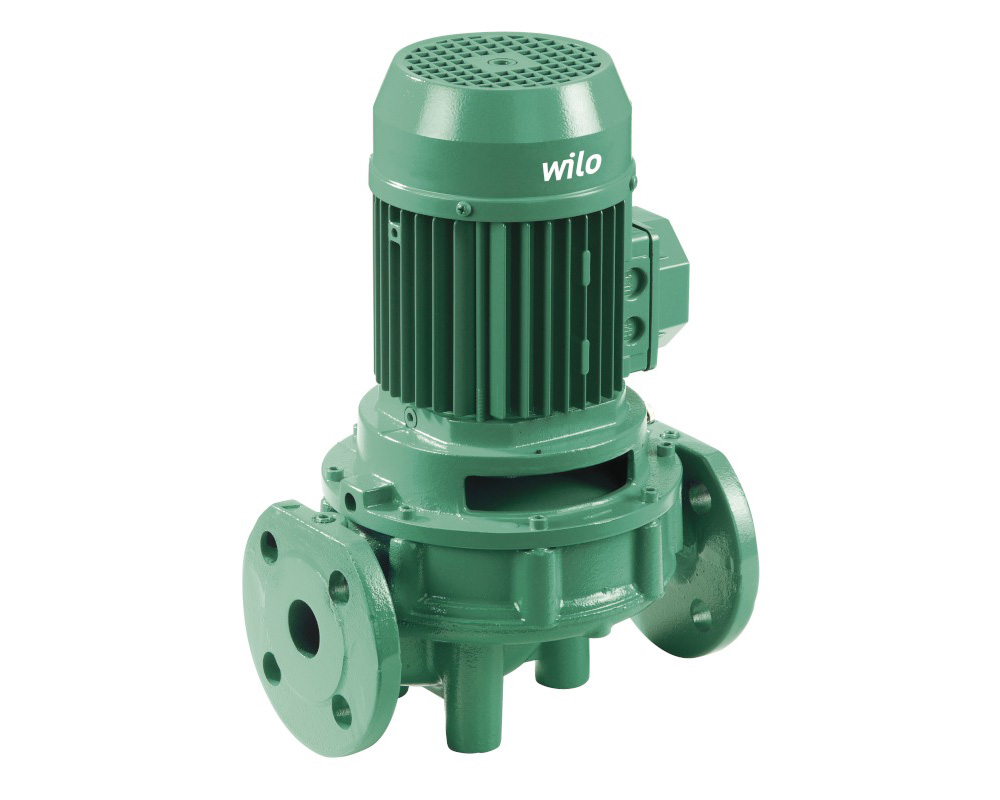

Одноступенчатый центробежный насос со скользящим торцевым уплотнением комплектуется мотором с удлиненным валом или стандартным мотором, соединенным муфтой с валом насоса. Условный проход от DN 32 до DN 100.

Перекачиваемая жидкость:
вода и водогликолевая смесь для систем отопления, охлаждающая и холодная вода, техническая вода. Температура жидкости: от –10 °С до +120 °С

МАРКА НАСОСА Q, М3/Ч H, М N, КВТ N*1000, ОБ./МИН. МАССА АГРЕГАТА, КГ ГАБАРИТЫ LXBXH, ММ МАТЕРИАЛ ПРОТОЧНОЙ ЧАСТИ
IPL32/110-0,25/4 5 2,8 0,25 3 20 260х205х369 чугун
IPL32/160-0,25/4 5 4,4 0,25 3 20 260х205х369 чугун
IPL40/80-0,09/4 6 1,1 0,09 3 12,5 550х390х385 чугун
IPL40/110-0,12/4 8 2,1 0,12 3 18 545х390х390 чугун
IPL40/130-0,25/4 13 4,1 0,25 3 20 320х200,5х362 чугун
IPL40/160-0,37/4 16 5 0,37 3 24 550х400х400 чугун
IPL50/110-0,25/4 12 2,4 0,25 3 25 383х192х280 чугун
IPL50/120-0,25/4 18 2,7 0,25 3 25 340х231х375 чугун
IPL50/130-0,37/4 22 3,4 0,37 3 25 340х231х375 чугун
IPL50/160-0,55/4 24 5,6 0,55 3 26 340х247х407 чугун
IPL65/120-0,25/4 26 2,5 0,25 3 27 390х257х340 чугун
IPL65/130-0,37/4 28 3,4 0,37 3 28 390х257х340 чугун
IPL65/140-0,55/4 36 4,1 0,55 3 29 420х257х340 чугун
IPL65/150-0,75/4 40 5 0,75 3 30,6 550х390х400 чугун
IPL80/130-0,75/4 44 3,6 1,1 3 37 360х253х435 чугун
IPL80/150-1,1/4 50 5,4 1,1 3 42 540х400х400 чугун
IPL100/135-1,1/4 90 3 1,1 3 69 340х394х629 чугун
IPL100/145-1,5/4 100 3,6 1,5 3 70 600х385х570 чугун
IPL100/165-2,2/4 120 4,8 2,2 3 76 500х394х683 чугун
IPL100/175-3/4 140 6 3 3 77 500х394х683 чугун
IPL25/70-0,12/2 5 3,2 0,12 1,5 6,5 350х330х300 чугун
IPL25/80-0,12/2 5 4,8 0,12 1,5 6,5 380х190х250 чугун
IPL25/85-0,18/2 5 6 0,18 1,5 8 340х340х300 чугун
IPL25/90-0,25/2 5 8 0,25 1,5 9 430х350х330 чугун
IPL30/70-0,12/2 5 3,1 0,12 1,5 6,5 435х355х330 чугун
IPL30/80-0,12/2 5 4,8 0,12 1,5 6,5 370х190х250 чугун
IPL30/85-0,18/2 5 6 0,18 1,5 8 600х320х430 чугун
IPL30/90-0,25/2 6 7 0,25 1,5 8,6 365х190х255 чугун
IPL32/90-0,37/2 7 6 0,37 1,5 21 364х207х260 чугун
IPL32/100-0,55/2 8 9 0,55 1,5 22 364х207х260 чугун
IPL32/110-0,75/2 9 11,5 0,75 1,5 24 364х207х260 чугун
IPL32/130-1,1/2 11 15 1,1 1,5 25 430х360х340 чугун
IPL32/160-1,1/2 11 16 1,1 1,5 25 420х350х340 чугун
IPL32/165-3/2 20 26 3 1,5 43 320х240х500 чугун
IPL32/175-4/2 20 34 4 1,5 50 330х240х515 чугун
IPL40/70-0,12/2 10 2,2 0,12 1,5 11 430х355х340 чугун
IPL40/90-0,37/2 10 5,8 0,37 1,5 19 369х170х250 чугун
IPL40/115-0,55/2 14 9 0,55 1,5 20 250х170х369 чугун
IPL40/120-1,5/2 24 14 1,5 1,5 25 400х224х320 чугун
IPL40/130-2,2/2 28 16 2,2 1,5 31,5 540х390х400 чугун
IPL40/150-3/2 32 22 3 1,5 36,5 540х400х390 чугун
IPL40/160-4/2 36 24 4 1,5 41 320х234х495 чугун
IPL40/165-4/2 28 29,5 4 1,5 54 340х245х510 чугун
IPL40/175-5,5/2 32 36,5 5,5 1,5 55 340х245х530 чугун
IPL40/195-7,5/2 27 48 7,5 1,5 84 440х295х630 чугун
IPL50/115-0,75/2 24 7,5 0,75 1,5 23 440х360х360 чугун
IPL50/120-1,5/2 32 11,5 1,5 1,5 33 440х400х400 чугун
IPL50/130-2,2/2 40 13 2,2 1,5 35 440х201х406 чугун
IPL50/140-3/2 40 18 3 1,5 38 440х201х406 чугун
IPL50/150-4/2 40 23 4 1,5 44 440х201х406 чугун
IPL50/155-4/2 40 25,5 4 1,5 60 440х235х570 чугун
IPL50/165-5,5/2 40 28 5,5 1,5 76 440х306х769 чугун
IPL50/175-5,5/2 28 37 5,5 1,5 76 440х306х769 чугун
IPL50/175-7,5/2 50 32 7,5 1,5 84 440х306х769 чугун
IPL50/185-7,5/2 36 42 7,5 1,5 86 440х295х645 чугун
IPL65/115-1,5/2 36 10,5 1,5 1,5 34 440х218х425 чугун
IPL65/120-2,2/2 48 11 2,2 1,5 37 440х218х456 чугун
IPL65/130-3/2 50 14 3 1,5 40 440х390х390 чугун
IPL65/140-4/2 65 15 4 1,5 46 440х218х456 чугун
IPL65/145-5,5/2 70 10 5,5 1,5 78 440х480х400 чугун
IPL65/155-5,5/2 32 32,5 5,5 1,5 78 440х280х650 чугун
IPL65/165-5,5/2 60 22 5,5 1,5 80 440х315х782 чугун
IPL65/175-5,5/2 32 32,5 5,5 1,5 78 440х280х650 чугун
IPL65/155-7,5/2 70 24,5 7,5 1,5 86 440х320х490 чугун
IPL65/175-7,5/2 65 29 7,5 1,5 89 440х280х645 чугун
IPL80/115-2,2/2 55 10 2,2 1,5 39 440х390х380 чугун
IPL80/130-3/2 70 10 3 1,5 44 440х390х390 чугун
IPL80/140-4/2 80 12 4 1,5 56,5 440х400х400 чугун
IPL80/145-5,5/2 90 16 5,5 1,5 85 440х320х500 чугун
IPL80/155-7,5/2 100 20 7,5 1,5 93 440х280х655 чугун
Условное обозначение:
IPL50/170-7.5/2, где
IPL – фланцевый насос, всасывающий и напорный патрубки на одной линии
50 - Номинальный диаметр DN подсоединения к трубопроводу
170 - Номинальный диаметр рабочего колеса
7,5 - Номинальная мощность мотора P2 в кВт
2 - Число полюсов
