НАСОСЫ ЭЦВ 4, 5
Энергомашиностроительный завод изготавливает следующие типы скважных насосов ЭЦВ 4,5:*Филиалы завода открыты в 17 городах России, собственная служба доставки быстро доставить продукцию"ЧЭМЗ" с ближайшего склада.
* Насосы скважные ЭЦВ 4,5 изготавливаются по ТУ 3631-096-05747979-97 и проходят ОТК.
Назначение и конструкция:

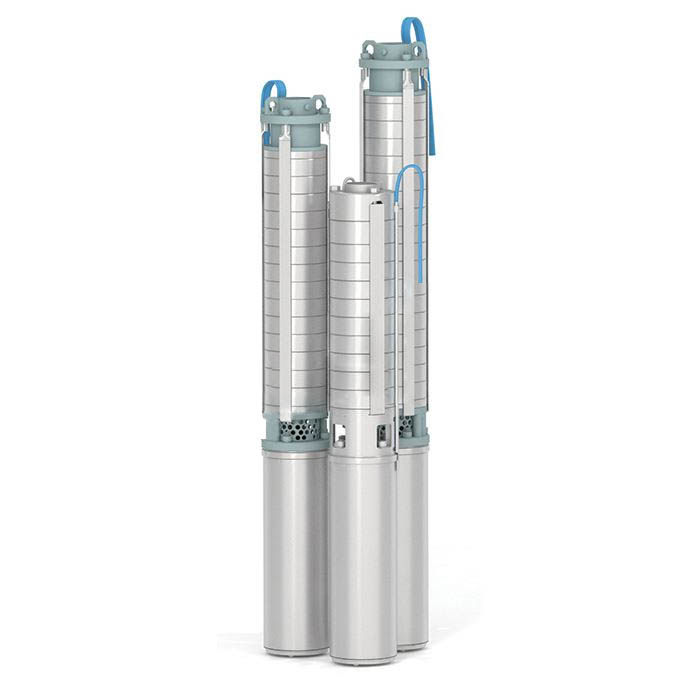

Агрегаты электронасосные центробежные скважинные типа ЭЦВ4”,5” предназначены для подъёма воды
Электронасос представляет собой агрегат, состоящий из насоса и электродвигателя, соединенных между собой при помощи фонаря, внутри которого располагается фильтр. Насосный агрегат является многоступенчатой конструкцией. Каждая ступень состоит из центробежного рабочего колеса, лопаточного или подшипникового отвода, размещенных в обойме. Вращение от электродвигателя на вал насоса передается через муфту. В верхней части насоса установлен обратный клапан.
Все электронасосы имеют осевую разгрузку, что увеличивает срок службы упорного подшипника. Применение для обмотки электродвигателя теплостойкого провода позволяет увеличить температуру эксплуатации электродвигателя и увеличить его срок службы. Все пластмассовые рабочие колеса армированы нержавеющей сталью, что увеличивает их износостойкость и долговечность. 4-х дюймовые электронасосы изготавливаются в нержавеющем исполнении.
Перекачиваемая жидкость:
Электронасосные агрегаты ЭЦВ предназначены для перекачивания воды с общей минерализацией (сухой остаток) не более 1500 мг/л с водородным показателем (рН) от 6,5 до 9,5 с температурой до +25оС, с массовой долей твёрдых механических примесей – не более 0,01%, с содержанием хлоридов – не более 350 мг/л, для общего применения и экспорта климатического исполнения У категории размещения 5 (от 0оС до +35оС) по ГОСТ 15150.
| МАРКА НАСОСА | Q, М3/Ч | H, М | N, КВТ | N*1000, ОБ./МИН. | МАССА АГРЕГАТА, КГ | ГАБАРИТЫ LXBXH, ММ | МАТЕРИАЛ ПРОТОЧНОЙ ЧАСТИ |
| ЭЦВ4-1,5-50 армлен | 1,5 | 50 | 1,1 | 3 | 12,8 | по запросу | полимерные рабочие колеса |
| ЭЦВ4-1,5-65 армлен | 1,5 | 65 | 1,1 | 3 | 12,8 | по запросу | полимерные рабочие колеса |
| ЭЦВ4-1,5-80 армлен | 1,5 | 80 | 1,1 | 3 | 13,3 | по запросу | полимерные рабочие колеса |
| ЭЦВ4-1,5-100 армлен | 1,5 | 100 | 1,1 | 3 | 15 | по запросу | полимерные рабочие колеса |
| ЭЦВ4-1,5-120армлен | 1,5 | 120 | 1,1 | 3 | 15 | по запросу | полимерные рабочие колеса |
| ЭЦВ4-1,5-140 армлен | 1,5 | 140 | 1,1 | 3 | 15 | по запросу | полимерные рабочие колеса |
| ЭЦВ4-2,5-35 армлен | 2,5 | 35 | 1,1 | 3 | 15 | по запросу | полимерные рабочие колеса |
| ЭЦВ4-2,5-50 армлен | 2,5 | 50 | 1,1 | 3 | 15 | по запросу | полимерные рабочие колеса |
| ЭЦВ4-2,5-65 | 2,5 | 65 | 1,1 | 3 | 18 | по запросу | полимерные рабочие колеса |
| ЭЦВ4-2,5-65 армлен | 2,5 | 65 | 1,1 | 3 | 14,1 | 96х96х970 | полимерные рабочие колеса |
| ЭЦВ4-2,5-80 | 2,5 | 80 | 1,1 | 3 | 19 | по запросу | полимерные рабочие колеса |
| ЭЦВ4-2,5-80 армлен | 2,5 | 80 | 1,1 | 3 | 15,8 | полимерные рабочие колеса | |
| ЭЦВ4-2,5-100 | 2,5 | 100 | 1,5 | 3 | 26 | по запросу | полимерные рабочие колеса |
| ЭЦВ4-2,5-100 армлен | 2,5 | 100 | 1,1 | 3 | полимерные рабочие колеса | ||
| ЭЦВ4-2,5-120 | 2,5 | 120 | 2,2 | 3 | 28 | по запросу | полимерные рабочие колеса |
| ЭЦВ4-2,5-120 армлен | 2,5 | 120 | 1,5 | 3 | полимерные рабочие колеса | ||
| ЭЦВ4-2,5-140 | 2,5 | 140 | 2,2 | 3 | 29 | по запросу | полимерные рабочие колеса |
| ЭЦВ4-2,5-140 армлен | 2,5 | 140 | 1,5 | 3 | полимерные рабочие колеса | ||
| ЭЦВ4-2,5-160 | 2,5 | 160 | 3 | 3 | 32 | по запросу | полимерные рабочие колеса |
| ЭЦВ4-2,5-200 армлен | 2,5 | 200 | 3 | 3 | 38 | по запросу | полимерные рабочие колеса |
| ЭЦВ 4-4-45 | 4 | 45 | 2,2 | 3 | 20 | по запросу | полимерные рабочие колеса |
| ЭЦВ4-6,5-70 | 6,5 | 70 | 2,2 | 3 | 28,5 | полимерные рабочие колеса | |
| ЭЦВ4-6,5-85 | 6,5 | 85 | 3 | 3 | 32,5 | полимерные рабочие колеса | |
| ЭЦВ4-6,5-115 | 6,5 | 115 | 4 | 3 | 38,5 | по запросу | полимерные рабочие колеса |
| ЭЦВ4-6,5-130 | 6,5 | 130 | 5,5 | 3 | 42 | по запросу | полимерные рабочие колеса |
| ЭЦВ4-6,5-150 | 6,5 | 150 | 5,5 | 3 | 44 | по запросу | полимерные рабочие колеса |
| ЭЦВ4-10-40 | 10 | 40 | 3 | 3 | 29 | по запросу | полимерные рабочие колеса |
| ЭЦВ4-10-55 | 10 | 55 | 3 | 3 | 31 | по запросу | полимерные рабочие колеса |
| ЭЦВ4-10-70 | 10 | 70 | 4 | 3 | 35 | по запросу | полимерные рабочие колеса |
| ЭЦВ4-10-85 | 10 | 85 | 5,5 | 3 | 41 | по запросу | полимерные рабочие колеса |
| ЭЦВ4-10-95 | 10 | 95 | 5,5 | 3 | 42 | по запросу | полимерные рабочие колеса |
| ЭЦВ4-10-110 | 10 | 110 | 5,5 | 3 | 44 | по запросу | полимерные рабочие колеса |
| ЭЦВ5-4-60 армлен | 4 | 60 | 3 | 3 | 42 | по запросу | полимерные рабочие колеса |
| ЭЦВ5-4-75 | 4 | 75 | 2,2 | 3 | 42 | по запросу | полимерные рабочие колеса |
| ЭЦВ5-4-80 армлен | 4 | 80 | 3 | 3 | 44 | по запросу | полимерные рабочие колеса |
| ЭЦВ5-4-100 | 4 | 100 | 3 | 3 | 48 | по запросу | полимерные рабочие колеса |
| ЭЦВ5-4-125 | 4 | 125 | 3 | 3 | 52 | по запросу | полимерные рабочие колеса |
| ЭЦВ5-4-125 армлен | 4 | 125 | 3 | 3 | 49 | полимерные рабочие колеса | |
| ЭЦВ5-4-135 армлен | 4 | 135 | 3 | 3 | 52 | по запросу | полимерные рабочие колеса |
| ЭЦВ5-4-160 | 4 | 160 | 4 | 3 | 66 | по запросу | полимерные рабочие колеса |
| ЭЦВ5-4-160 армлен | 4 | 160 | 4 | 3 | 57 | полимерные рабочие колеса | |
| ЭЦВ5-4-180 армлен | 4 | 180 | 5,5 | 3 | 60 | по запросу | полимерные рабочие колеса |
| ЭЦВ5-4-200 армлен | 4 | 200 | 5,5 | 3 | 65 | по запросу | полимерные рабочие колеса |
| ЭЦВ5-4-220 армлен | 4 | 220 | 5,5 | 3 | 70 | по запросу | полимерные рабочие колеса |
| ЭЦВ5-6,5-50 | 6,5 | 50 | 2,2 | 3 | 40 | по запросу | полимерные рабочие колеса |
| ЭЦВ5-6,5-65 | 2,2 | 3 | 42 | по запросу | полимерные рабочие колеса | ||
| ЭЦВ5-6,5-80 | 6,5 | 80 | 3 | 3 | 49 | по запросу | полимерные рабочие колеса |
| ЭЦВ5-6,5-80 армлен | 6,5 | 80 | 3 | 3 | 46 | полимерные рабочие колеса | |
| ЭЦВ5-6,5-80Х | 6,5 | 80 | 3 | 3 | 44 | по запросу | полимерные рабочие колеса |
| ЭЦВ5-6,5-95 армлен | 6,5 | 95 | 3 | 3 | 47 | по запросу | полимерные рабочие колеса |
| ЭЦВ5-6,5-100 | 3 | 3 | 52 | по запросу | полимерные рабочие колеса | ||
| ЭЦВ5-6,5-120 | 6,5 | 120 | 4 | 3 | 67 | по запросу | полимерные рабочие колеса |
| ЭЦВ5-6,5-120 армлен | 6,5 | 120 | 4 | 3 | 50 | полимерные рабочие колеса | |
| ЭЦВ5-6,5-140 | 6,5 | 140 | 4 | 3 | 66 | по запросу | полимерные рабочие колеса |
| ЭЦВ5-6,5-140 армлен | 6,5 | 140 | 5,5 | 3 | 62 | полимерные рабочие колеса | |
| ЭЦВ5-6,5-170 армлен | 6,5 | 170 | 5,5 | 3 | 66 | по запросу | полимерные рабочие колеса |
| ЭЦВ5-6,5-200 армлен | 6,5 | 200 | 6,3 | 3 | 72 | по запросу | полимерные рабочие колеса |
| ЭЦВ5-10-50 армлен | 10 | 50 | 3 | 3 | 47 | по запросу | полимерные рабочие колеса |
| ЭЦВ5-10-65 армлен | 10 | 65 | 3 | 3 | 48 | по запросу | полимерные рабочие колеса |
| ЭЦВ5-10-80 армлен | 10 | 80 | 4 | 3 | 58,5 | по запросу | полимерные рабочие колеса |
| ЭЦВ5-10-95 армлен | 10 | 95 | 5,5 | 3 | 52,5 | по запросу | полимерные рабочие колеса |
| ЭЦВ5-10-125 армлен | 10 | 125 | 6,3 | 3 | 57 | по запросу | полимерные рабочие колеса |
| ЭЦВ5-10-140 армлен | 10 | 140 | 7,5 | 3 | 61 | по запросу | полимерные рабочие колеса |
Например:ЭЦВ4-6,5-150-У5, где
4 -внутренний диаметр обсадной трубы скважины, уменьшенный в 25 раз;
6,5 –подача, м3/ч;
150 –напор, м;
У5 –климатическое исполнение и категория размещения.
