Воздухонагреватели ВНВ 113 (ВНВ 123) водяные

Воздухонагреватели ВНВ 113 (ВНВ 123) водяные
Общее Габариты и размеры
Заполнить заявку

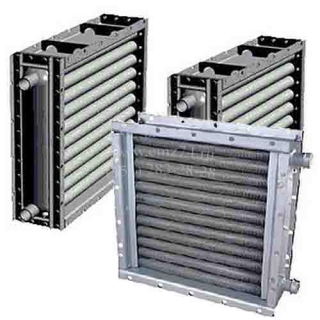

Энергомашиностроительный завод специализируется на изготовлении биметаллических, спирально-накатных водяных воздухонагревателей ВНВ 113 (аналог ВНВ 123), которые служат для нагрева воздуха в системах отопления и кондиционирования, а также для проветривания горных выработок на предприятиях горнодобывающей и металлургической промышленности. По своему назначению, применяемым материалам, режимам работы и условиям подключения воздухонагреватели ВНВ 113 соответствуют калориферам КСк.


Номенклатура и основные технические характеристики воздухонагревателей ВНВ 113

Воздухонагреватели ВНВ 113 (ВНВ 123) двухрядные с № 1 по № 12 и имеют глубину 150 мм, а трех- и четырехрядные с № 1 по № 5 имеют глубину 180 мм.
Обозначение
воздухонагревателя		 Производительность
по теплу, кВт		 Производительность
по воздуху, м³		 Площадь поверхности
теплообмена, м²		 Масса
не более, кг
ВНВ 113-201 22,75 2000 5,12 18
ВНВ 113-202 30,86 2500 6,35 21
ВНВ 113-203 33,8 3150 7,65 24
ВНВ 113-204 39,36 4000 8,85 27
ВНВ 113-205 50,36 5000 11,34 33
ВНВ 113-206 31,86 2500 7,17 23
ВНВ 113-207 39,55 3150 8,91 28
ВНВ 113-208 47,2 4000 10,65 31
ВНВ 113-209 55,0 5000 12,38 35
ВНВ 113-210 70,51 6300 15,87 42
ВНВ 113-211 208,01 16000 46,8 113
ВНВ 113-212 314,21 24000 70,74 165
ВНВ 113-301 34,31 2000 7,85 27
ВНВ 113-302 42,36 2500 9,76 31
ВНВ 113-303 50,68 3150 11,66 36
ВНВ 113-304 59,0 4000 13,56 41
ВНВ 113-305 75,65 5000 17,38 50
ВНВ 113-306 47,58 2500 10,93 34
ВНВ 113-307 59,09 3150 13,57 36
ВНВ 113-308 70,61 4000 16,22 47
ВНВ 113-309 82,12 5000 18,87 53
ВНВ 113-310 105,29 6300 24,19 67
ВНВ 113-311 307,77 16000 70,74 215
ВНВ 113-312 464,16 24000 106,65 354
ВНВ 113-401 41,24 2000 10,24 35
ВНВ 113-402 51,28 2500 12,7 38
ВНВ 113-403 61,2 3150 15,2 44
ВНВ 113-404 71,2 4000 17,7 51
ВНВ 113-405 91,24 5000 22,68 48
ВНВ 113-406 57,69 2500 14,34 55
ВНВ 113-407 71,67 3150 17,82 64
ВНВ 113-408 85,69 4000 21,3 78
ВНВ 113-409 99,66 5000 24,76 86
ВНВ 113-410 127,74 6300 31,74 99
ВНВ 113-411 376,42 16000 93,6 250
ВНВ 113-412 569,03 24000 141,48 365

Теплотехнические характеристики, указанные в таблице приведены для режима:

  • • Температура воздуха на входе -20 °C
  • • Температура воды на входе 150 °C
  • • Температура воды на выходе 70 °C
  • • Давление воды не более 1.2 МПа
  • • Массовая скорость воздуха в набегающем потоке 3.6 кг/(см3*c)

Устройство воздухонагревателей ВНВ 113

Воздухонагреватели ВНВ 113 состоят из трубных решеток, теплоотдающих элементов, крышек, а также съемных боковых щитков. Размеры присоединительных отверстий – 12х16 мм., шаг их расположения – 125 мм, что дает возможность установки воздухонагревателей по высоте или по длине в агрегат. Теплоотдающий элемент воздухонагревателя выполнен из стальной трубы диаметром 22х1,5 мм и алюминиевого накатного оребрения с наружным диаметром 41 мм. Шаг между ребрами 3 мм. Воздухонагреватели ВНВ выполняются в многоходовом исполнении. Последовательность движения теплоносителя осуществляется за счет перегородок в крышке.


Категорически запрещается устранять утечки теплоносителя, который находится под давлением, подтягиванием соответствующих крепежных деталей.


Условия эксплуатации воздухонагревателей ВНВ 113

Допускается эксплуатация воздухонагревателей ВНВ 113 в условиях холодного климата (ХЛ) с температурой наружного воздуха не ниже -45°С. Давление в теплоносителе в системах отопления и кондиционирования не более 0,3 МПа. При использовании воздухонагревателя для технологических нужд температура теплоносителя может варьироваться от 130 до 180°С с давлением от 0,3 до 1,2 МПа. Предельно допустимое содержание химически агрессивных веществ по ГОСТ 12.1.005-88 с запыленностью не более 0,5 мг/м3 без содержания липких веществ и волокнистых материалов в системах вентиляции, воздушного отопления и кондиционирования воздуха.




Варианты изготовления воздухонагревателей ВНВ

  • • углеродистая сталь – ВНВ 113
  • • нержавеющая сталь – ВНВ 123


Технические и габаритно-присоединительные характеристики воздухонагревателей ВНВ 113

Габаритно-присоединительная схема воздухонагревателей ВНВ 113 на сайте ЧЭМЗ
Марка Присоединительные размеры, мм Производительность
Площадь
поверхности
обмена,
м2
Масса,
кг
H H1 L L1 A A1 A2 Ду
Повоздуху,
м3/ч
Потеплу,
кВт
ВНВ113-201 450 378 650 530 578 426 305 32 2000 24,2 6,7 19,0
ВНВ113-202 450 378 775 665 703 426 305 32 2500 31,0 8,3 19,5
ВНВ113-203 450 378 900 780 828 426 305 32 3150 39,5 9,9 24,6
ВНВ113-204 450 378 1025 905 953 426 305 32 4000 49,8 11,5 27,5
ВНВ113-205 450 378 1275 1155 1203 426 305 32 5000 65,4 14,8 33,2
ВНВ113-206 575 503 650 530 578 551 430 32 2500 32,9 9,0 25,0
ВНВ113-207 575 503 775 655 703 551 430 32 3150 42,8 11,2 25,3
ВНВ113-208 575 503 900 780 828 551 430 32 4000 54,7 13,4 32,8
ВНВ113-209 575 503 1025 905 953 551 430 32 5000 68,4 15,6 36,7
ВНВ113-210 575 503 1275 1155 1203 551 430 32 6300 90,0 20,0 44,4
ВНВ113-211 1075 1003 1774 1655 1703 1051 912 50 16000 241,2 58,7 122,7
ВНВ113-212 1575 1503 1774 1655 1703 1551 1392 50 25000 374,0 88,7 184,7
ВНВ113-301 450 378 650 530 578 426 305 32 2000 37,0 10,2 28,0
ВНВ113-302 450 378 775 665 703 426 305 32 2500 47,4 12,7 32,0
ВНВ113-303 450 378 900 780 828 426 305 32 3150 60,0 15,2 35,0
ВНВ113-304 450 378 1025 905 953 426 305 32 4000 75,4 17,6 40,0
ВНВ113-305 450 378 1275 1155 1203 426 305 32 5000 98,4 22,2 52,0
ВНВ113-401 575 503 650 530 578 551 430 32 2500 43,4 13,4 33,0
ВНВ113-402 575 503 775 655 703 551 430 32 3150 58,5 16,6 38,0
ВНВ113-403 575 503 900 780 828 551 430 32 4000 70,4 19,8 43,0
ВНВ113-404 575 503 1025 905 953 551 430 32 5000 88,7 23,0 48,0
ВНВ113-405 575 503 1275 1155 1203 551 430 32 6300 115,2 29,5 59,0
