Осевой направляющий аппарат

Осевой направляющий аппарат









Энергомашиностроительный завод изготавливает осевой направляющий аппарат - устройство для регулирования подачи и полного давления центробежного вентилятора, которое устанавливается на входе в вентилятор и закручивающее поток воздуха.


Конструкция осевого направляющего аппарата для тягодутьевых машин

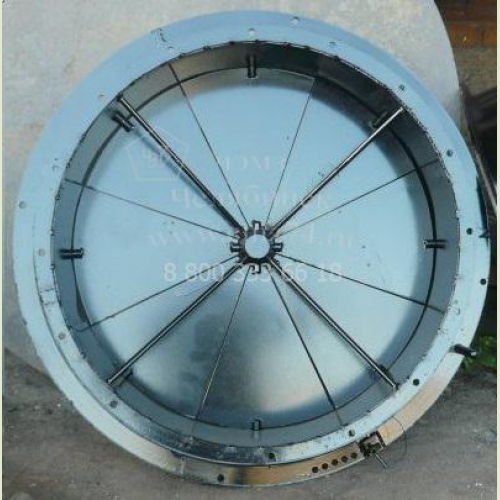

Осевой направляющий аппарат оснащен цилиндрическим корпусом, расположенные внутри него равномерно по окружности плоские сегментные лопатки с радиальными осями и механизмом синхронного поворота лопаток вокруг их осей. Обычно число лопаток равно восьми или двенадцати. Лопатки выполнены из плоского металлического листа с одинаковой толщиной. В больших вентиляторах они выполнены крыловидными или чечевицеобразными. Контур и размеры лопаток позволяют полностью закрыть проходное сечение для обеспечения отключения вентилятора при остановке. Диаметр лопаток на 10-20% превышает диаметр входного отверстия вентилятора, а диаметр втулки составляет 20% от диаметра лопаток аппарата.


Также как и другие направляющие аппараты, осевые дают прекрасные результаты до глубины регулирования, равной приблизительно 0,75. С меньшей глубиной регулирования большей экономичностью отличаются вентиляторы с назад загнутыми лопатками, а с большей — вентиляторы с вперед загнутыми лопатками. При очень глубоком вентиляторе использование направляющих аппаратов не экономично, а само регулирование приближается к дроссельному. В некоторых случаях удается частично форсировать работу вентилятора за счет поворота направляющих лопаток в обратную сторону.
