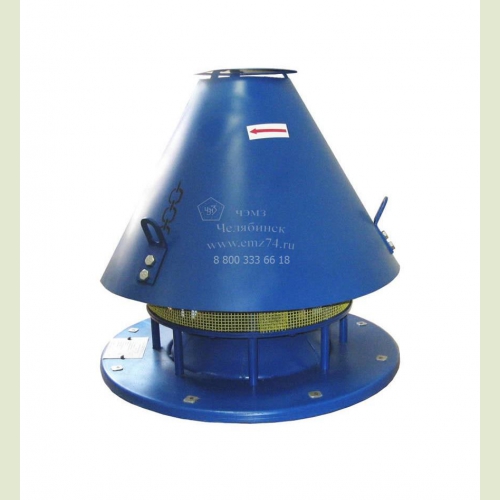

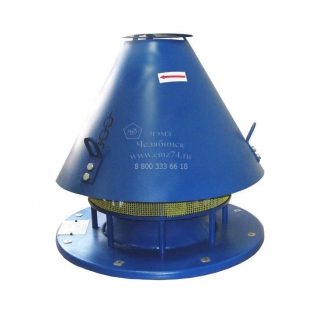

Вентилятор радиальный крышный ВКР № 3,15

Вентилятор радиальный крышный ВКР № 3,15






Энергомашиностроительный завод изготавливает вентилятор радиальный крышный типа ВКР №3,15 и запасные части к нему.


Вентиляторы радиальные крышные ВКР используются в вытяжных системах вентиляции промышленных и других помещений. Они монтируются на кровлях, удаляя воздух и другие невзрывоопасные газовоздушные среды с агрессивностью не выше, чем агрессивность воздушных масс по отношению к углеродистым сталям.


Технические характеристики радиального крышного вентилятора ВКР №3,15

Вентилятор

D/Dн

Двигатель вентилятора

Параметры в рабочей зоне

Масса вентилятора не более, кг

Тип двигателя

N, кВт

n, об/мин

Q, 103·м3·/ч

Psv, Па

ВКР 3,15

315

1

АИР63В6

0,25

915

0,7-1,4

110

26

Ключевые особенности радиального крышного вентилятора ВКР №3,15

  • • Низкое давление
  • • Одностороннее всасывание
  • • Количество лопаток – 12

Вентиляторы ВКР являются аналогом вентиляторов ВКР. Они используются в вытяжных системах вентиляции промышленных и других помещений. Крышные вентиляторы ВКР монтируются на кровлях, удаляя воздух и другие невзрывоопасные газовоздушные среды с агрессивностью не выше, чем агрессивность воздушных масс по отношению к углеродистым сталям.


В конструктивном плане ВКР низкого давления, одностороннего всасывания и с горизонтальным выбросом воздуха представляют собой радиальные рабочие колеса с обратно загнутыми лопастями, помещенные в корпуса квадратного сечения. В конструкцию также входят электродвигатели и автоматические регуляторы. Рабочее колесо крышного вентилятора может монтироваться непосредственно на валу двигателя, это делает устройство более компактным.


Условия эксплуатации радиального крышного вентилятора ВКР №3,15

В соответствии с требованиями ГОСТ 15150-69 эксплуатировать вентиляторы ВКР рекомендуется в зонах умеренного или тропического климата (1 категории размещения, то есть на открытом воздухе). Температура внешней среды может быть от -40оС до +40оС.



Варианты изготовления радиального крышного вентилятора ВКР №3,15

    ТУ 4861-014-00270366-97
  • • общего назначения из углеродистой стали (С)
  • • коррозионностойкие из нержавеющей стали (К1)
    ТУ 4861-021-00239706-99
  • • взрывозащищенные из разнородных металлов (Р1)
  • • взрывозащищенные коррозионностойкие из нержавеющей стали (РК1)
  • • взрывозащищенные из алюминиевых сплавов (К3)



Схема радиального крышного вентилятора ВКР №3,15

Габаритно-присоединительная схема вентилятора ВКР №3,15 на сайте ЧЭМЗ

Технические характеристики радиального крышного вентилятора ВКР №3,15

Вентилятор

D/Dн

Двигатель вентилятора

Параметры в рабочей зоне

Масса вентилятора не более, кг

Тип двигателя

N, кВт

n, об/мин

Q, 103·м3·/ч

Psv, Па

ВКР 3,15

315

1

АИР63В6

0,25

915

0,7-1,4

110

26
