Вентилятор радиальный крышный ВКРМ № 6,3

Вентилятор радиальный крышный ВКРМ № 6,3






Энергомашиностроительный завод изготавливает вентилятор радиальный крышный типа ВКРМ №6,3 и запасные части к нему.


Вентиляторы радиальные крышные ВКРМ используются в вытяжных системах вентиляции промышленных и других помещений. Они монтируются на кровлях, удаляя воздух и другие невзрывоопасные газовоздушные среды с агрессивностью не выше, чем агрессивность воздушных масс по отношению к углеродистым сталям.

Технические характеристики радиального крышного вентилятора ВКРМ №6,3

Вентилятор

D/Dн

Двигатель вентилятора

Параметры в рабочей зоне

Масса вентилятора не более, кг

Тип двигателя

N, кВт

n, об/мин

Q, 103·м3·/ч

Psv, Па

ВКРМ 6,3

630

1

АИР100L6

2,2

950

6,0-13,5

430-0

120

Ключевые особенности радиального крышного вентилятора ВКРМ №6,3

  • • Низкое давление
  • • Одностороннее всасывание
  • • Количество лопаток – 12

Вентиляторы ВКРМ являются аналогом вентиляторов ВКР. Они используются в вытяжных системах вентиляции промышленных и других помещений. Крышные вентиляторы ВКРМ монтируются на кровлях, удаляя воздух и другие невзрывоопасные газовоздушные среды с агрессивностью не выше, чем агрессивность воздушных масс по отношению к углеродистым сталям.


В конструктивном плане ВКРМ низкого давления, одностороннего всасывания и с горизонтальным выбросом воздуха представляют собой радиальные рабочие колеса с обратно загнутыми лопастями, помещенные в корпуса квадратного сечения. В конструкцию также входят электродвигатели и автоматические регуляторы. Рабочее колесо крышного вентилятора может монтироваться непосредственно на валу двигателя, это делает устройство более компактным.


Условия эксплуатации радиального крышного вентилятора ВКРМ №6,3

В соответствии с требованиями ГОСТ 15150-69 эксплуатировать вентиляторы ВКРМ рекомендуется в зонах умеренного или тропического климата (1 категории размещения, то есть на открытом воздухе). Температура внешней среды может быть от -40оС до +40оС.



Варианты изготовления радиального крышного вентилятора ВКРМ №6,3

ВКРм – общего назначения из углеродистой и оцинкованной стали

ВКРм К –коррозионностойкие из нержавеющей стали

ВКРм Р/Ввзрывозащищенные из разнородных металлов

ВКРм В2взрывозащищенные из алюминиевых металлов

ВКРм ВК взрывозащищенные, коррозионностойкие из нержавеющей стали

ВКРм ДУ дымоудаления из углеродистой стали


Габаритно-присоединительные размеры радиального крышного вентилятора ВКРМ №6,3

Габаритно-присоединительная схема вентилятора ВКРМ №6,3 на сайте ЧЭМЗ

Типоразмер вентилятора H, мм H1, мм h1, мм h2, мм D, мм D1, мм D2, мм d, мм
ВКРМ-6,3 880 1770 550 600 830 770 940 14

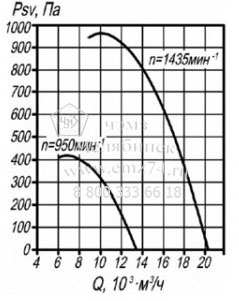

Аэродинамические характеристики радиального крышного вентилятора ВКРМ №6,3

Аэродинамические характеристики вентилятора ВКРМ №6,3 на сайте ЧЭМЗ

Акустические характеристики радиального крышного вентилятора ВКРМ №6,3

Номер вентилятора n, об/мин Значение Lpi, дБ в октавных полосах f, Гц LpA, дБА
63 125 250 500 1000 2000 4000 8000
№ 6,3 950 76 83 87 92 87 80 72 64 92
