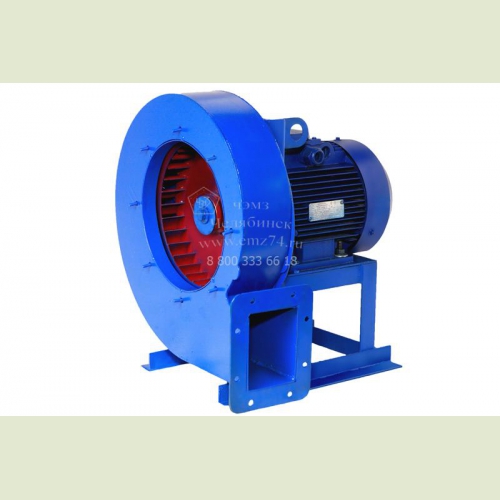

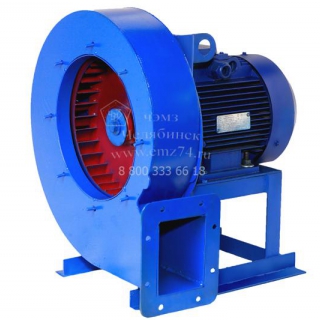

Вентилятор радиальный высокого давления ВР 12-26-2,5

Вентилятор радиальный высокого давления ВР 12-26-2,5






Энергомашиностроительный завод изготавливает радиальный вентилятор высокого давления типа ВР 12-26-2,5 и запасные части к нему.




Вентиляторы радиальные высокого давления ВР 12-26 используются в сооружениях преимущественно промышленного назначения, монтируются в стационарных системах кондиционирования, вентиляции, отопления, а также в других санитарно-технических и производственных целях.


Технические характеристики радиального вентилятора ВР 12-26-2,5

№ вентилятора типа ВР 12-26

n, об/мин

Показатель в номинальном режиме

Частота тока, Гц

Напряжение, В

Масса, кг не более без двигателя

Q, 10³м³/ч.

Рν, Па

Ny, квт

2,5

3000

0,7

1600

1,1

50

380/220

30

Ключевые особенности радиального вентилятора ВР 12-26-2,5

  • • ТУ 4861-001-85589750
  • • Высокое давление
  • • Одностороннее всасывание
  • • Спиральный поворотный корпус
  • • Направление вращения – правое и левое
  • • Вперед загнутые лопатки
  • • Количество лопаток – 32



Условия эксплуатации радиального вентилятора ВР 12-26-2,5

В соответствии с требованиями ГОСТ эксплуатировать вентиляторы ВР 12-16 рекомендуется в зонах умеренного или тропического климата (2-3 категории размещения). Монтаж по категории 1 допускается при условии эффективной защиты от внешних воздействий электродвигателя вентилятора. Температура внешней среды может быть от +40оС до -40 оС.



Варианты изготовления радиального вентилятора ВР 12-26-2,5

Индекс

Назначение и материалы

-

Общепромышленное исполнение, материал - углеродистая сталь

Ж2

Общепромышленное исполнение, теплостойкое (допустимая температура перемещаемой среды – до плюс 200 градусов С), материал – углеродистая сталь

К1

Коррозионностойкое исполнение, материал – нержавеющая сталь

К1Ж2

Коррозионностойкое исполнение, теплостойкое, материал – нержавеющая сталь

В

Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь

ВЖ2

Взрывозащищенное исполнение из разнородных металлов, теплостойкое; материал – углеродистая сталь, латунь

ВК1

Взрывозащищенное исполнение из разнородных металлов, коррозионностойкое, материал – нержавеющая сталь, латунь

Габаритно-присоединительные размеры радиального вентилятора ВР 12-26-2,5

Габаритно-присоединительная схема вентилятора ВР 12-26-2,5 на сайте ЧЭМЗ

№ вентилятора А А1 А2 А3 В В1 В2 Д Д1 Н*max Lmax nшт
2,5 175 260 160 260 390 75 100 175 210 410 400 6

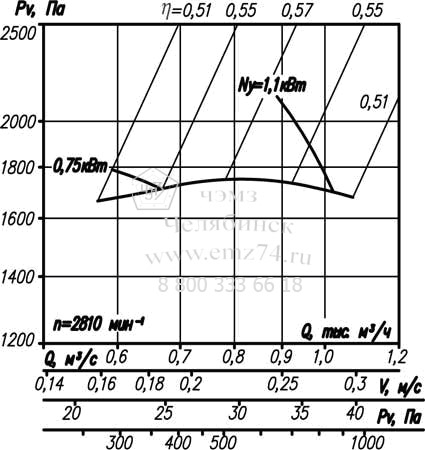

Аэродинамические характеристики радиального вентилятора ВР 12-26-2,5

Аэродинамические характеристики вентилятора ВР 12-26-2,5 на сайте ЧЭМЗ

Акустические характеристики радиального вентилятора ВР 12-26-2,5

Р 12-26 n, об/мин Значение Lpi, дБ в октавных полосах f, Гц LpA, дБА
63 125 250 500 1000 2000 4000 8000
№ 2,5 3000 93 92 91 93 90 87 83 81 95
