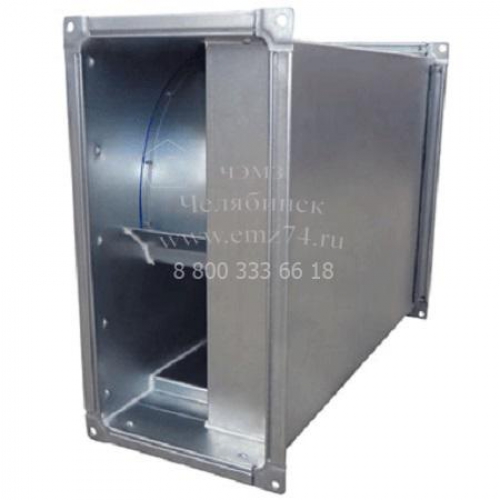

Вентилятор канальный прямоугольный ВКП 80-50

Вентилятор канальный прямоугольный ВКП 80-50






Энергомашиностроительный завод изготавливает вентилятор радиальный канальный типа ВКП 80-50 и запасные части к нему.


Технические характеристики канального вентилятора ВКП 80-50

Характеристика ВКП 80-50-4D ВКП 80-50-6D
Напряжение, В/ частота, Гц -400/50 -400/50
Фазность 3 3
Потребляемая мощность, Вт 4800 2800
Ток, А 8,0 4,85
Мах расход воздуха, м3/ч 6500 6900
Частота вращения об/мин 1400 870
Мах температура перемещаемого воздуха, С 40 40
Уровень звукового давления на расст. 3м, дБ (А) 68 60
Класс защиты двигателя IP44 IP44
Ёмкость конденсатора, мкФ - -
Тип термозащиты Встраиваемое биметаллическое термореле
Масса, кг 80 80
Электрическая схема подключения В В

Общие сведения о канальных вентиляторах типа ВКП 80-50

  • • Корпус с прямоугольным сечением, выполненный из оцинкованной стали
  • • Вперед загнутые лопатки
  • • Однофазный и трехфазный двигатель
  • • Напряжение: 220В – однофазные, 380В – трехфазные
  • • Класс изоляции корпуса: IP54
  • • Низкий уровень шума
  • • Просто крепится, подключается и удобно монтируется в каналах
  • • Для защиты двигателя встроены термоконтакты
  • • Регулируемая скорость

Условия эксплуатации канального вентилятора типа ВКП 80-50

Вентиляторы ВКП предназначены для эксплуатации в условиях умеренного климата ГОСТ 15150 по второй категории размещения с температурой окружающей среды от -40ºС до +40°С. Вентиляторы ВКП устанавливаются непосредственно в сечение воздуховодов, не занимая много места.




Габаритно-присоединительные размеры канального вентилятора ВКП 80-50

Габаритно-присоединительная схема вентилятора ВКП 80-50 на сайте ЧЭМЗ

Аэродинамические характеристики канального вентилятора ВКП 80-50

Аэродинамические характеристики вентилятора ВКП 80-50 на сайте ЧЭМЗ

Акустические характеристики канального вентилятора ВКП 80-50

вентилятора

дБ(А) Октавные полосы частот, Гц
Общ 63 125 250 500 1k 2k 4k 8k

ВКП 80-50-4

Lwa Канал 83 82 75 75 71 76 75 71 67
Lwa к выходу 90 71 78 77 82 86 84 81 75
Lwa к окружению 75 57 68 69 67 69 64 50 58
ВКП 80-50-6 Lwa Канал 77 65 68 65 69 72 71 67 61
Lwa к выходу 82 63 68 69 77 76 75 72 66
Lwa к окружению 67 49 57 60 62 60 55 51 50

Технические характеристики канального вентилятора ВКП 80-50

Характеристика ВКП 80-50-4D ВКП 80-50-6D
Напряжение, В/ частота, Гц -400/50 -400/50
Фазность 3 3
Потребляемая мощность, Вт 4800 2800
Ток, А 8,0 4,85
Мах расход воздуха, м3/ч 6500 6900
Частота вращения об/мин 1400 870
Мах температура перемещаемого воздуха, С 40 40
Уровень звукового давления на расст. 3м, дБ (А) 68 60
Класс защиты двигателя IP44 IP44
Ёмкость конденсатора, мкФ - -
Тип термозащиты Встраиваемое биметаллическое термореле
Масса, кг 80 80
Электрическая схема подключения В В
Схема канального вентилятораСхема канального вентилятора
