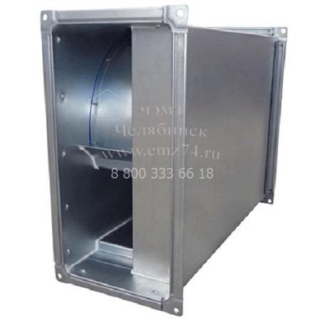

Вентилятор канальный прямоугольный ВКП 70-40

Вентилятор канальный прямоугольный ВКП 70-40






Энергомашиностроительный завод изготавливает вентилятор радиальный канальный типа ВКП 70-40 и запасные части к нему.


Технические характеристики канального вентилятора ВКП 70-40

Характеристика ВКП 70-40-4D ВКП 70-40-6D
Напряжение, В/ частота, Гц -400/50 -400/50
Фазность 3 3
Потребляемая мощность, Вт 3500 1150
Ток, А 5,9 2,3
Мах расход воздуха, м3/ч 5600 4500
Частота вращения об/мин 1340 810
Мах температура перемещаемого воздуха, С 40 40
Уровень звукового давления на расст. 3м, дБ (А) 65 56
Класс защиты двигателя IP44 IP44
Ёмкость конденсатора, мкФ - -
Тип термозащиты Встраиваемое биметаллическое термореле
Масса, кг 50 50
Электрическая схема подключения А В

Общие сведения о канальных вентиляторах типа ВКП 70-40

  • • Корпус с прямоугольным сечением, выполненный из оцинкованной стали
  • • Вперед загнутые лопатки
  • • Однофазный и трехфазный двигатель
  • • Напряжение: 220В – однофазные, 380В – трехфазные
  • • Класс изоляции корпуса: IP54
  • • Низкий уровень шума
  • • Просто крепится, подключается и удобно монтируется в каналах
  • • Для защиты двигателя встроены термоконтакты
  • • Регулируемая скорость

Условия эксплуатации канального вентилятора типа ВКП 70-40

Вентиляторы ВКП предназначены для эксплуатации в условиях умеренного климата ГОСТ 15150 по второй категории размещения с температурой окружающей среды от -40ºС до +40°С. Вентиляторы ВКП устанавливаются непосредственно в сечение воздуховодов, не занимая много места.




Габаритно-присоединительные размеры канального вентилятора ВКП 70-40

Габаритно-присоединительная схема вентилятора ВКП 70-40 на сайте ЧЭМЗ

Аэродинамические характеристики канального вентилятора ВКП 70-40

Аэродинамические характеристики вентилятора ВКП 70-40 на сайте ЧЭМЗ

Акустические характеристики канального вентилятора ВКП 70-40

вентилятора

дБ(А) Октавные полосы частот, Гц
Общ 63 125 250 500 1k 2k 4k 8k
ВКП 70-40-4 Lwa Канал 84 79 78 70 70 75 74 71 68
Lwa к выходу 86 73 76 75 79 81 79 77 72
Lwa к окружению 73 56 65 67 65 68 63 63 59
ВКП 70-40-6 Lwa Канал 73 67 66 60 63 65 63 61 55
Lwa к выходу 77 64 67 65 70 70 68 67 60
Lwa к окружению 63 49 57 57 59 55 50 46 41

Технические характеристики канального вентилятора ВКП 70-40

Характеристика ВКП 70-40-4D ВКП 70-40-6D
Напряжение, В/ частота, Гц -400/50 -400/50
Фазность 3 3
Потребляемая мощность, Вт 3500 1150
Ток, А 5,9 2,3
Мах расход воздуха, м3/ч 5600 4500
Частота вращения об/мин 1340 810
Мах температура перемещаемого воздуха, С 40 40
Уровень звукового давления на расст. 3м, дБ (А) 65 56
Класс защиты двигателя IP44 IP44
Ёмкость конденсатора, мкФ - -
Тип термозащиты Встраиваемое биметаллическое термореле
Масса, кг 50 50
Электрическая схема подключения А В
Схема канального вентилятораСхема канального вентилятора
