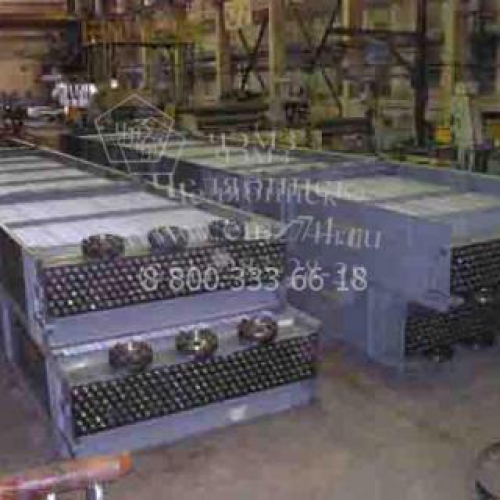

Калорифер КМ-Ск5-1 для охлаждения масел

Калорифер КМ-Ск5-1 для охлаждения масел

Энергомашиностроительный завод специализируется на изготовлении биметаллического, спирально-накатного калорифера КМ-Ск5-1, предназначенного для охлаждения масел ИС-30А, ВМГЗ, МГЕ-46В в гидросистемах дорожных и строительных машин.


Технические характеристики калорифера КМ-Ск5-1

Наименование показателя Индекс
КМ-Ск5-1
Площадь поверхности теплообмена, м² 21,0
Производительность по воздуху, м³/ч 5530
Производительность по теплу 20
Площадь фронтального сечения, м² 0,26
Расход масла, л/мин 320
Аэродинамическое сопротивление, Па 240
Средняя площадь живого сечения для прохода масла, м² 0,0014
Габаритные размеры, мм H 575
H1 503
L 665
L1 501
A 541
A1 551
A2 420
Ду 40
Масса, кг, не более 57

Теплотехнические характеристики, указанные в таблице приведены для режима:

  • • Максимальный температурный напор между начальными температурами масла и воздуха, 40 ºC
  • • Массовая скорость воздуха в набегающем потоке, 1,2 кг/(см³*c)


Использование и условия эксплуатации калорифера КМ-Ск5-1 для охлаждения масел

Калориферы КМ используются во всех макроклиматических районах "О" категории размещения 1 по ГОСТ 15150-69. Воздух должен быть с предельно-допустимым содержанием химически агрессивных веществ по ГОСТ 12.1.005-88 с запыленностью не более 0,5 мг/м³ и без содержания волокнистых материалов и липких веществ. Калориферы КМ нельзя устанавливать на объекты, создающие внешнюю вибрацию со среднеквадратическим значением более 2 мм/с.


Преимущества калорифера КМ-Ск5-1 для охлаждения масел

  • • Средний срок службы не менее 9 лет
  • • Полный установленный ресурс не менее 11000 часов
  • • Установленная безотказная наработка не менее 3000 часов
  • • Среднее время восстановления работоспособного состояния не более 12 часов


Устройство калорифера КМ-Ск5-1 для охлаждения масел

Теплоотдающий элемент калорифера КМ выполнен из стальной электросварной несущей трубы диаметром 16х1,5 и алюминиевого накатного оребрения диаметром 39+1 мм. Шаг между ребрами 2,8+0,2 мм. К системе калориферы КМ могут присоединяться как при помощи сварки, так и с помощью фланцевого соединения.




Варианты изготовления калорифера КМ-Ск5-1 для охлаждения масел

  • • общего назначения из углеродистой стали;
  • • коррозионностойкие из нержавеющей стали (К)

Габаритно-присоединительные характеристики калорифера КМ-Ск5-1

Габаритно-присоединительная схема калорифера КМ-Ск5-1 на сайте ЧЭМЗ
