Вентилятор радиальный пылевой ВР 140-40-12,5 (исп.1)

Вентилятор радиальный пылевой ВР 140-40-12,5 (исп.1)






Энергомашиностроительный завод изготавливает радиальный пылевой вентилятор типа ВР 140-40-12,5 (исп.1) и запасные части к нему.


Вентиляторы радиальные пылевые ВР 140-40 используются в системах вентиляции, кондиционирования и отопления помещений с различным назначением для удаления древесной стружки и пыли от деревообрабатывающих станков, металлической пыли от металлообрабатывающих станков, транспортирования зерна и его отходов, а также хлопка и шерсти и т. д.


Технические характеристики пылевого радиального вентилятора ВР 140-40-12,5 (исп.1)

№вент. Исп. Электродвигатель Параметры в рабочей зоне Виброизоляторы Масса вентилятора, не более, кг Объем вентилятора , V, м³
Типоразмер Мощность, кВт Частота вращения рабочего колеса, минˉ¹ Производительность, 10³х м³/час Полное давление, Па Тип Кол-во
12,5 1 АИР 225 М8 30 750 5,3-13,5 1760-1250 ДО 43 6 985 13,3
АИР 250 М6 55 1000 6,7-12,0 3170-3000 1165
АИР 180 S4 75 1000 6,7-18,0 3170-2300 1415

Ключевые особенности пылевого радиального вентилятора ВР 140-40-12,5 (исп.1)

  • • Среднее давление
  • • Одностороннее всасывание
  • • Спиральный поворотный корпус
  • • Асинхронный двигатель
  • • Угол наклона "улитки" вентилятора от 0° до 315° с шагом 45°
  • • Правое и левое направление вращения
  • • Варианты исполнения 1 и 5
  • • Количество лопаток – 6-8



Варианты изготовления рабочего колеса вентилятора ВР 140-40-12,5 (исп.1)

Варианты изготовления рабочего колеса для пылевого вентилятора 140-40-12,5 на сайте ЧЭМЗ
  • 1 вариант используется в перемещении пылегазовоздушных смесей без содержания волокнистых веществ для удаления стружки, опилок, пыли и т.д.
  • 2 вариант устанавливается в помещениях с присутствием в воздухе незначительного количества волокнистых веществ: шерсть, хлопок, вискоза и пр.

Условия эксплуатации пылевого радиального вентилятора ВР 140-40-12,5 (исп.1)

В соответствии с требованиями ГОСТ эксплуатировать вентиляторы ВР рекомендуется в зонах умеренного (-45оС до +40оС), умеренно-холодного (-60оС до +40оС) и тропического (-10оС до +50оС) климата по 2-3 категориям размещения. Монтаж по категории 1 допускается при условии эффективной защиты от внешних воздействий электродвигателя вентилятора.




Варианты изготовления вентилятора ВР 140-40-12,5 (исп.1) по назначению

  • • Общепромышленные
  • • Коррозионностойкие (К)
  • • Взрывозащищенные (Р)

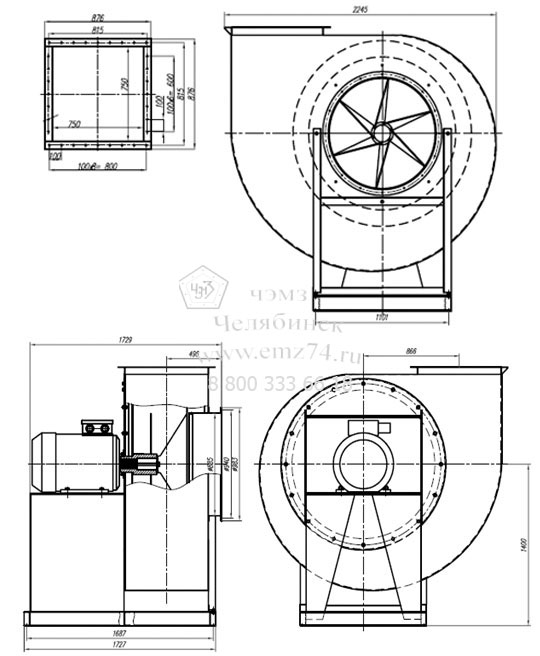

Габаритно-присоединительные размеры радиального пылевого вентилятора ВР 140-40-12,5 (исп.1)

Габаритно-присоединительные размеры радиального пылевого вентилятора ВР 140-40-12,5 (исп.1) на сайте ЧЭМЗ

Аэродинамические характеристики пылевого радиального вентилятора ВР 140-40-12,5 (исп.1)

Аэродинамическая схема пылевого радиального вентилятора ВР 140-40-12,5 (исп.1) на сайте ЧЭМЗ
