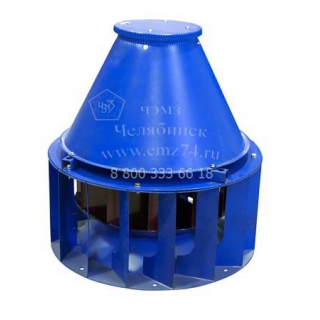

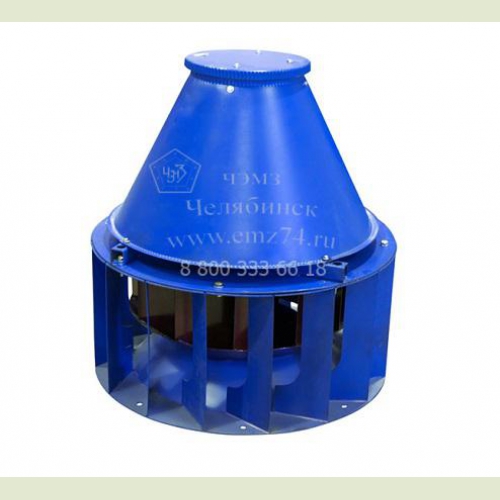

Вентилятор крышный ВКРС №6,3

Вентилятор крышный ВКРС №6,3






Энергомашиностроительный завод изготавливает вентилятор крышный ВКРС №6,3 и запасные части к нему.


Вентиляторы ВКРС используются в вытяжных вентиляционных системах зданий различного назначения или для решения конкретных производственных и санитарно-технических задач. Исключением служит эксплуатация с технологическими установками, при работе которых окружающий воздух нагревается до температуры воспламенения содержащихся в нем взрывоопасных веществ.


Технические характеристики крышного вентилятора ВКРС №6,3

Вентилятор Число лопаток Частота вращения, об/мин Мощность эл-ля, кВт параметры в рабочей зоне Масса, кг
Производительность 10³ х м³/час Полное давление, Па
№6,3 6 1,1 1000 2,6-10,5 0-400 107
4 1500 4,0-16,0 0-980 128
9 1,5 1000 3,2-12,6 0-440 112
5,5 1500 5,0-19,8 0-1060 139

Ключевые особенности вентилятора ВКРС №6,3

  • • Низкое давление
  • • Одностороннее всасывание
  • • Лопатки загнутые назад
  • • Выброс потока в сторону
  • • Количество лопаток вентилятора – 6 и 9 шт
  • • Дополнительная комплектация стаканами, поддонами и клапанами

Условия эксплуатации крышного вентилятора ВКРС №6,3

Температура окружающей среды от -40°С +40-45°С. Умеренный и тропический климат, 1-я категории размещения.



Варианты изготовления крышного вентилятора ВКРС №6,3

Индекс

Назначение и материалы

-

Общепромышленное исполнение, материал - углеродистая сталь

К1

Коррозионностойкое исполнение, материал – нержавеющая сталь

В

Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь

ВК1

Взрывозащищенное исполнение из разнородных металлов,коррозионностойкое, материал – нержавеющая сталь, латунь

ВК3

Взрывозащищенное исполнение, материал – алюминиевые сплавы

Габаритно-присоединительные размеры крышного вентилятора ВКРС №6,3

Габаритно-присоединительная схема вентилятора ВКРС №6,3 на сайте ЧЭМЗ

Типоразмер
вентилятора

d, мм

D1, мм

D2, мм

D3, мм

H, мм

d1, мм

d2, мм

n1, мм

6,3

630

660

772

842

870

10,5

14

8

Акустические характеристики крышного вентилятора ВКРС №6,3

Наименование вентилятора ПоправкиDLw для расчета уровня звуковой мощности (дБ) в октавных полосах со среднегеометрическими частотами, Гц
63 125 250 500 1000 2000 4000 8000
ВКРС z=6 +1 +7 +2 0 -7 -12 -12 -21
ВКРС z=9 -9 -8 -3 -3 -4 -9 -14 -19

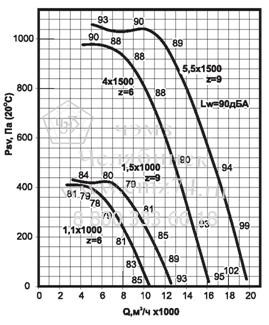

Аэродинамические характеристики крышного вентилятора ВКРС №6,3

Аэродинамические характеристики вентилятора ВКРС №6,3 на сайте ЧЭМЗ
