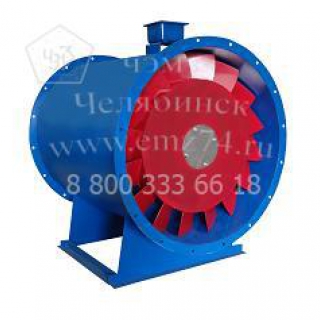

Вентилятор осевой ВО 30-160 №11,2

Вентилятор осевой ВО 30-160 №11,2






Энергомашиностроительный завод изготавливает осевой вентилятор низкого давления типа ВО 30-160 №11,2 и запасные части к нему.


Вентиляторы осевые ВО 30-160 используются для установки в противодымных вентиляциях и системах дымоудаления общественно-административных, а также производственных зданий. Вентиляторы ВО 30-160 монтируются за пределами вентилируемых помещений, а также зон, на которых непрерывно находятся люди.


Технические характеристики осевого вентилятора ВО 30-160 №11,2

№ вентилятора

Номер модификации

Угол установки лопаток, °

Частота вращения, мин-1

Мощность, кВт

Про-сть 103х м3/час

Полное давление, Па

Масса вентилятора, кг

Комп. 01

Комп. 02

ВО 30-160 №11,2

1

18

950

5,5

18,8-32,0

600-76

261

266

2

26

970

11

27,0-45,0

760-170

298

303

3

38

970

15

32,0-59,0

800-264

330

335

4

46

970

18,5

37,0-71,5

820-375

337

342

Ключевые особенности осевого вентилятора ВО 30-160 №11,2

  • • Низкое давление
  • • Одностороннее всасывание
  • • Цилиндрический корпус
  • • Количество лопаток вентилятора – 16 шт
  • • Комплектация направляющим аппаратом



Условия эксплуатации осевого вентилятора ВО 30-160 №11,2

Температура окружающей среды от -40°С +40°С (до +45°С для вентиляторов тропического исполнения). Умеренный и тропический климат, 2-я и 3-я категории размещения. При защите двигателя от прямого воздействия солнечного излучения и атмосферных осадков для умеренного климата — 1-я категория размещения.




Варианты изготовления осевого вентилятора ВО 30-160 №11,2

- по материалу изготовления:углеродистая сталь (ВО общего назначения), разнородные металлы (коррозионностойкие, взрывозащищенные ВО).
- в зависимости от способа крепления устройства: фланцевое (компоновка 1), на стойке (компоновка 2)



Габаритно-присоединительные размеры осевого вентилятора ВО 30-160 №11,2

Габаритно-присоединительная схема вентилятора ВО 30-160 №11,2 на сайте ЧЭМЗ

Типоразмер
вентилятора

D1, мм D2, мм D3, мм H, мм C, мм C1, мм L, мм h, мм d, мм d2, мм n
11,2 1120 1195 1220 1465 930 730 1330 790 14 14 20

Аэродинамические характеристики осевого вентилятора ВО 30-160 №11,2

Аэродинамическая характеристика вентилятора ВО 30-160 №11,2 на сайте ЧЭМЗ

Технические характеристики осевого вентилятора ВО 30 -16 №11,2

№ вентилятора

Номер модификации

Угол установки лопаток, °

Частота вращения, мин-1

Мощность, кВт

Про-сть 103х м3/час

Полное давление, Па

Масса вентилятора, кг

Комп. 01

Комп. 02

ВО 30-160 №11,2

1

18

950

5,5

18,8-32,0

600-76

261

266

2

26

970

11

27,0-45,0

760-170

298

303

3

38

970

15

32,0-59,0

800-264

330

335

4

46

970

18,5

37,0-71,5

820-375

337

342
