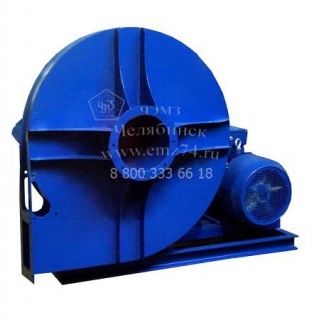

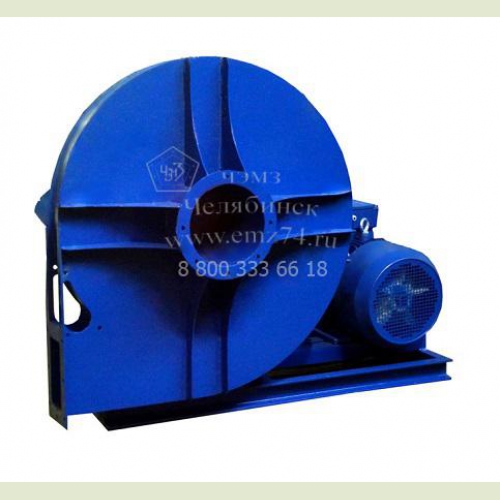

Вентилятор радиальный высокого давления ВР 140-15 №5,6 (исп.1)

Вентилятор радиальный высокого давления ВР 140-15 №5,6 (исп.1)






Энергомашиностроительный завод изготавливает радиальный вентилятор высокого давления типа ВР 140-15 №5,6 (исп.1) и запасные части к нему. Вентиляторы радиальные высокого давления ВР 140-15 используются в системах вентиляции и кондиционирования стационарного типа.


Технические характеристики радиального вентилятора ВР 140-15 №5,6 (исп.1)

Обозначение вентилятора

Типоразмер э.двигателя

Установочная мощность

Частота

вращения, РК

Производительность

Полное

давление, Па

Масса,

кг

ВР 140-15-5,6

исполнение-1

80А4

100S2

1.1

4

1400

2870

0.11-0.30

0.22-0.60

1500-1000

6200-4200

75

90

Ключевые особенности радиального вентилятора ВР 140-15 №5,6

  • • Высокое давление
  • • Одностороннее всасывание
  • • Спиральный поворотный корпус
  • • Направление вращения – правое и левое


Условия эксплуатации радиального вентилятора ВР 140-15 №5,6 (исп.1)

В соответствии с требованиями ГОСТ 15150-69 эксплуатировать вентиляторы ВР 140-15 рекомендуется в зонах умеренного или тропического климата (2-3 категории размещения). Монтаж по категории 1 в условиях умеренного климата допускается при условии эффективной защиты от внешних воздействий электродвигателя вентилятора. Температура внешней среды может быть от +40оС до -40оС (45ºС для вентиляторов тропического исполнения).




Основные варианты изготовления радиального вентилятора ВР 140-15 №5,6 (исп.1)

Индекс

Назначение и материалы

-

Общепромышленноеисполнение, материал - углеродистая сталь

Ж2

Общепромышленное исполнение, теплостойкое (допустимая температура перемещаемой среды – до плюс 200 градусов С), материал – углеродистая сталь

К1

Коррозионностойкое исполнение, материал – нержавеющая сталь

К1Ж2

Коррозионностойкое исполнение, теплостойкое, материал – нержавеющая сталь

В

Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь

ВЖ2

Взрывозащищенное исполнение из разнородных металлов, теплостойкое; материал – углеродистая сталь, латунь

ВК1

Взрывозащищенное исполнение из разнородных металлов, коррозионностойкое, материал – нержавеющая сталь, латунь

Габаритно-присоединительные размеры радиального вентилятора ВР 140-15 №5,6 (исп.1)

вентилятора

Типоразмер

двигателя

B
H
L max
b
h
l
D
D1
d
a
5.6
80100L
735
765
575
302
450
165
160
200
7
75

вентилятора

Типоразмер

двигателя

A1
n1
a2
A2
n2
n3
C1
C2
C3
d1
5.6
80100L
115
1 отв
140
180
1
6
460
300
40
15

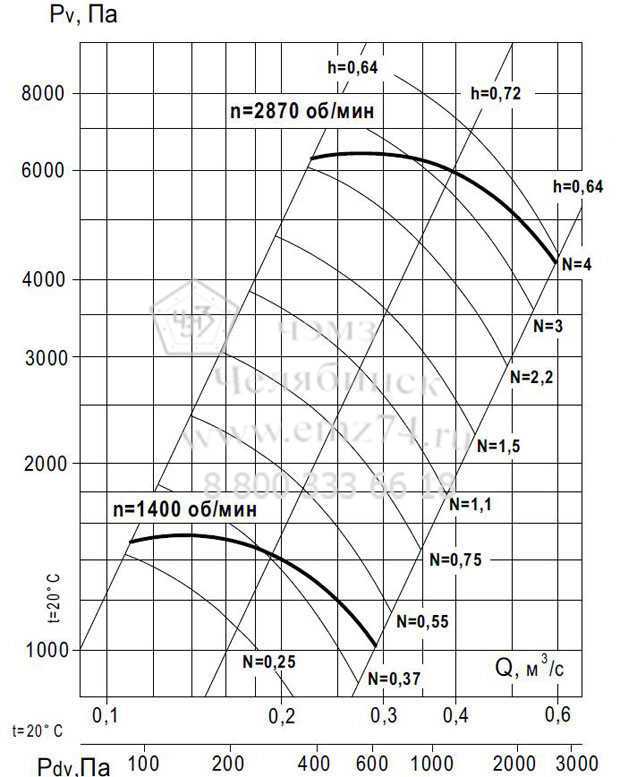

Аэродинамические характеристики радиального вентилятора ВР 140-15 №5 (исп.1)

Аэродинамические характеристики вентилятора ВР 140-15 №5 (исп.1) на сайте ЧЭМЗ
