Вентилятор радиальный пылевой ВЦП 7-40 №8 (исп.5)

Вентилятор радиальный пылевой ВЦП 7-40 №8 (исп.5)






Энергомашиностроительный завод изготавливает радиальный пылевой вентилятор типа ВЦП 7-40 №8 (исп.5) среднего давления и запасные части к нему.


Вентиляторы радиальные пылевые ВЦП 7-40 используются как в системах вентиляции общего назначения, так и в составе различных технологических систем: в системах пневматической транспортировки сыпучих материалов, в пылеочистных установках, при производстве железобетонных изделий, для удаления металлической стружки и опилок из зон резания станочного оборудования, а также в других производственных и санитарно-технических целях.


Технические характеристики пылевого радиального вентилятора ВЦП 7-40 №8 (исп.5)

Вентиляторы ВЦП 7-40 Электродвигатель Параметры в рабочей зоне Виброизоляторы Масса не более, кг Объем вентилятора, V м3
Типоразмер Мощность, кВт Частота вращения, мин -1 Производительность, 10³ х м³/сек Полное давление, Тип Кол-во
Па
№8 схема 5 АИР160M4 18,5 1310 8,0-16,0 2600-2200 ДО43 6 700 3,8
АИР160M4 18,5 1450 8,0-16,0 2600-2200 ДО43 6 715
АИР180S4 22 1323 8,7-14,0 3200-2900 ДО43 6 720
АИР180S4 22 1450 8,0-19,0 2600-1950 ДО43 6 733
АИР180S4 22 1615 8,7-14,0 3200-2900 ДО43 6 729
АИР180М4 30 1328 10,0-15,5 4000-3600 ДО43 6 740
АИР180M4 30 1615 8,7-22,0 3200-2450 ДО43 6 744
АИР180M4 30 1810 10,0-15,0 4000-3600 ДО43 6 758
АИР200M4 37 1323 10,0-20,0 4000-3400 ДО43 6 780
АИР200M4 37 1470 10,0-20,0 4000-3400 ДО43 6 786
АИР200M4 37 1615 8,7-22,5 3200-2350 ДО43 6 837
АИР200M4 37 1810 10,0-20,0 4000-3400 ДО43 6 844
АИР200L4 45 1328 10,0-25,0 4000-2900 ДО43 6 860
АИР200L4 45 1470 10,0-25,0 4000-2900 ДО43 6 865
АИР200L4 45 1638 10,0-25,0 4000-2900 ДО43 6 870
АИР200L4 45 1810 10,0-25,0 4000-2900 ДО43 6 884

Ключевые особенности пылевого радиального вентилятора ВЦП 7-40 №8 (исп.5)

  • • Среднее давление
  • • Одностороннее всасывание
  • • Спиральный поворотный корпус
  • • Правое и левое направление вращения
  • • Количество лопаток — 6



Назначение пылевого радиального вентилятора ВЦП 7-40 №8 (исп.5)

  • • Удаление древесной стружки и опилок, металлической пыли от станков
  • • Удаление пыли и шлаков в сварочном производстве
  • • Использование в системах пневмотранспорта
  • • Использование в других производственных и санитарно-технических целях

Условия эксплуатации пылевого радиального вентилятора ВЦП 7-40 №8 (исп.5)

В соответствии с требованиями ГОСТ 15150-69 эксплуатировать вентиляторы ВЦП рекомендуется в зонах умеренного климата (2-3 категории размещения). Монтаж по категории 1 допускается при условии эффективной защиты от внешних воздействий электродвигателя вентилятора. Температура внешней среды может быть от +40оС до -40оС.



Основные варианты изготовления пылевого вентилятора ВЦП 7-40 №8 (исп.5)

Индекс

назначение и материалы

- (П)

Пылевые, общепромышленные, материал - углеродистая сталь

К1

Пылевые, коррозионностойкие, материал – нержавеющая сталь

ПВ1

Пылевые, взрывозащищенные, исполнение из разнородных металлов, материал – углеродистая сталь, латунь

ПВ4

Пылевые, взрывозащищенные,исполнение из разнородных металлов,коррозионностойкие, материал – нержавеющая сталь, латунь

Габаритно-присоединительные размеры пылевого вентилятора ВЦП 7-40 №8 (исп.5)

Габаритно-присоединительная схема вентилятора ВЦП 7-40 №8 (исп.5) на сайте ЧЭМЗГабаритно-присоединительная схема вентилятора ВЦП 7-40 №8 (исп.5) на сайте ЧЭМЗ


маш
A,
мм
A1, мм A2, мм C, мм C1, мм C2, мм C3, мм C4, мм D, мм D1, мм L, мм T1, мм T2, мм
8 400 400 400 679 942 500 834 560 610 1100 520 520

маш
a1, мм a2, мм d, мм d1, мм h, мм n, шт. n1, шт. n3, шт. n4, шт. t1, шт. t2, шт. l, мм
8 480 480 11 11 14 750 12 20 4 4 100 100 388

Акустические характеристики пылевого вентилятора ВЦП 7-40 №8 (исп.5)

№ вент. n,мин-1 Значение Lpl, дБ в октавных полосах f, Гц Lpa, дБА
63 125 250 500 1000 2000 4000 8000
8 1450 110 114 115 112 108 106 99 92 116
1615 110 114 115 112 108 106 99 92 116
1810 111 115 116 113 109 107 100 93 117

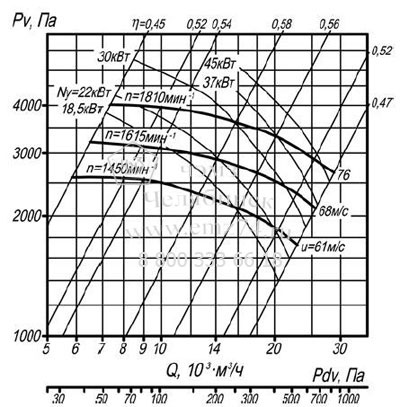

Аэродинамические характеристики пылевого вентилятора ВЦП 7-40 №8 (исп.5)

Аэродинамические характеристики вентилятора ВЦП 7-40 №8 (исп.5) на сайте ЧЭМЗ

Технические характеристики пылевого вентилятора ВЦП 7-40 №8 (исп.5)

Вентиляторы ВЦП 7-40 Электродвигатель Параметры в рабочей зоне Виброизоляторы Масса не более, кг Объем вентилятора, V м3
Типоразмер Мощность, кВт Частота вращения, мин -1 Производительность, 10³ х м³/сек Полное давление, Тип Кол-во
Па
№8 схема 5 АИР160M4 18,5 1310 8,0-16,0 2600-2200 ДО43 6 700 3,8
АИР160M4 18,5 1450 8,0-16,0 2600-2200 ДО43 6 715
АИР180S4 22 1323 8,7-14,0 3200-2900 ДО43 6 720
АИР180S4 22 1450 8,0-19,0 2600-1950 ДО43 6 733
АИР180S4 22 1615 8,7-14,0 3200-2900 ДО43 6 729
АИР180М4 30 1328 10,0-15,5 4000-3600 ДО43 6 740
АИР180M4 30 1615 8,7-22,0 3200-2450 ДО43 6 744
АИР180M4 30 1810 10,0-15,0 4000-3600 ДО43 6 758
АИР200M4 37 1323 10,0-20,0 4000-3400 ДО43 6 780
АИР200M4 37 1470 10,0-20,0 4000-3400 ДО43 6 786
АИР200M4 37 1615 8,7-22,5 3200-2350 ДО43 6 837
АИР200M4 37 1810 10,0-20,0 4000-3400 ДО43 6 844
АИР200L4 45 1328 10,0-25,0 4000-2900 ДО43 6 860
АИР200L4 45 1470 10,0-25,0 4000-2900 ДО43 6 865
АИР200L4 45 1638 10,0-25,0 4000-2900 ДО43 6 870
АИР200L4 45 1810 10,0-25,0 4000-2900 ДО43 6 884
