Вентилятор радиальный пылевой ВЦП 7-40 №6,3 (исп.5)
- Филиалы завода открыты в 17 городах России
- Есть собственная служба доставки, которая быстро привезет продукцию ЧЭМЗ с ближайшего склада
- Вентиляторы радиальные изготавливаются по ГОСТу и проходят ОТК
- Изготовим на заказ любые типоразмеры вентиляторов по Вашим размерам
- Самые запрашиваемые модели всегда есть в наличии на складе
- Гарантийный срок - 24 месяца
Энергомашиностроительный завод изготавливает радиальный пылевой вентилятор типа ВЦП 7-40 №6,3 (исп.5) среднего давления и
Вентиляторы радиальные пылевые ВЦП 7-40 используются как в системах вентиляции общего назначения, так и в составе различных технологических систем: в системах пневматической транспортировки сыпучих материалов, в пылеочистных установках, при производстве железобетонных изделий, для удаления металлической стружки и опилок из зон резания станочного оборудования, а также в других производственных и санитарно-технических целях.
Технические характеристики пылевого радиального вентилятора ВЦП 7-40 №6,3 (исп.5)
| Вентиляторы ВЦП 7-40 | Электродвигатель | Параметры в рабочей зоне | Виброизоляторы | Масса не более, кг | Объем вентилятора, V м3 | ||||
| Типоразмер | Мощность, кВт | Частота вращения, мин -1 | Производительность, 10³ х м³/сек | Полное давление, | Тип | Кол-во | |||
| Па | |||||||||
| №6,3 схема 5 | АИР132S4 | 7,5 | 1450 | 6,3-10,5 | 1690-1450 | ДО42 | 6 | 460 | 5,1 |
| АИР132S4 | 7,5 | 1624 | 6,3-10,5 | 1690-1450 | ДО42 | 6 | 460 | ||
| АИР132M4 | 11 | 1615 | 6,3-10,5 | 2100-1800 | ДО42 | 6 | 492 | ||
| АИР160S4 | 15 | 1624 | 7,0-11,0 | 2600-2300 | ДО42 | 6 | 510 | ||
| АИР160S4 | 15 | 1810 | 7,0-11,0 | 2600-2300 | ДО42 | 6 | 541 | ||
| АИР160M4 | 18,5 | 1810 | 7,0-13,5 | 2600-2100 | ДО42 | 6 | 554 | ||
| АИР160M4 | 18,5 | 1624 | 8,0-10,4 | 3300-3100 | ДО42 | 6 | 560 | ||
| АИР160M4 | 18,5 | 2040 | 8,0-10,4 | 3300-3100 | ДО42 | 6 | 582 | ||
| АИР180S4 | 22 | 1641 | 8,0-13,2 | 3300-2900 | ДО42 | 6 | 560 | ||
| АИР180S4 | 22 | 1831 | 8,0-13,2 | 3300-2900 | ДО42 | 6 | 562 | ||
| АИР180S4 | 22 | 2040 | 8,0-13,2 | 3300-2900 | ДО42 | 6 | 566 | ||
| АИР180S4 | 22 | 2271 | 8,0-13,2 | 3300-2900 | ДО42 | 6 | 570 | ||
Ключевые особенности пылевого радиального вентилятора ВЦП 7-40 №6,3 (исп.5)
- • Среднее давление
- • Одностороннее всасывание
- • Спиральный поворотный корпус
- • Правое и левое направление вращения
- • Количество лопаток — 6
Назначение пылевого радиального вентилятора ВЦП 7-40 №6,3 (исп.5)
- • Удаление древесной стружки и опилок, металлической пыли от станков
- • Удаление пыли и шлаков в сварочном производстве
- • Использование в системах пневмотранспорта
- • Использование в других производственных и санитарно-технических целях
Условия эксплуатации пылевого радиального вентилятора ВЦП 7-40 №6,3 (исп.5)
В соответствии с требованиями ГОСТ 15150-69 эксплуатировать вентиляторы ВЦП рекомендуется в зонах умеренного климата (2-3 категории размещения). Монтаж по категории 1 допускается при условии эффективной защиты от внешних воздействий электродвигателя вентилятора. Температура внешней среды может быть от +40оС до -40оС.
- Филиалы завода открыты в 17 городах России
- Есть собственная служба доставки, которая быстро привезет продукцию ЧЭМЗ с ближайшего склада
- Вентиляторы радиальные изготавливаются по ГОСТу и проходят ОТК
- Изготовим на заказ любые типоразмеры вентиляторов по Вашим размерам
- Самые запрашиваемые модели всегда есть в наличии на складе
- Гарантийный срок - 24 месяца
Основные варианты изготовления пылевого вентилятора ВЦП 7-40 №6,3 (исп.5)
|
Индекс |
назначение и материалы |
|
- (П) |
Пылевые, общепромышленные, материал - углеродистая сталь |
|
К1 |
Пылевые, коррозионностойкие, материал – нержавеющая сталь |
|
ПВ1 |
Пылевые, взрывозащищенные, исполнение из разнородных металлов, материал – углеродистая сталь, латунь |
|
ПВ4 |
Пылевые, взрывозащищенные,исполнение из разнородных металлов,коррозионностойкие, материал – нержавеющая сталь, латунь |
Габаритно-присоединительные размеры пылевого вентилятора ВЦП 7-40 №6,3 (исп.5)
| № маш |
A, мм |
A1, мм | A2, мм | C, мм | C1, мм | C2, мм | C3, мм | C4, мм | D, мм | D1, мм | L, мм | T1, мм | T2, мм |
| 6,3 | 315 | 300 | 300 | 615 | 825 | 352 | 662 | 440 | 500 | 1036 | 418 | 418 |
| № маш |
a1, мм | a2, мм | d, мм | d1, мм | h, мм | n, шт. | n1, шт. | n3, шт. | n4, шт. | t1, шт. | t2, шт. | l, мм | |
| 6,3 | 378 | 378 | 11 | 11 | 14 | 670 | 8 | 16 | 3 | 3 | 100 | 100 | 303 |
Акустические характеристики пылевого вентилятора ВЦП 7-40 №6,3 (исп.5)
| № вент. | n,мин-1 | Значение Lpl, дБ в октавных полосах f, Гц | Lpa, дБА | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |||
| 6,3 | 1615 | 96 | 98 | 102 | 101 | 98 | 97 | 91 | 82 | 103 |
| 1810 | 101 | 103 | 107 | 106 | 103 | 102 | 96 | 87 | 108 | |
| 2040 | 102 | 104 | 108 | 107 | 104 | 103 | 97 | 88 | 109 | |

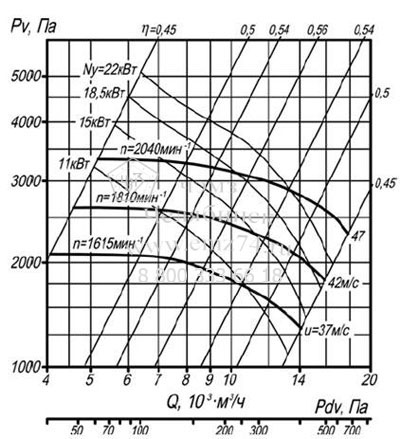

Аэродинамические характеристики пылевого вентилятора ВЦП 7-40 №6,3 (исп.5)
