Вентилятор радиальный пылевой ВЦП 7-40 №6,3 (исп.1)

Вентилятор радиальный пылевой ВЦП 7-40 №6,3 (исп.1)

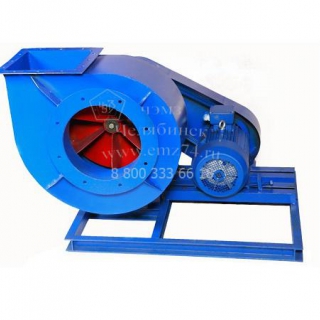

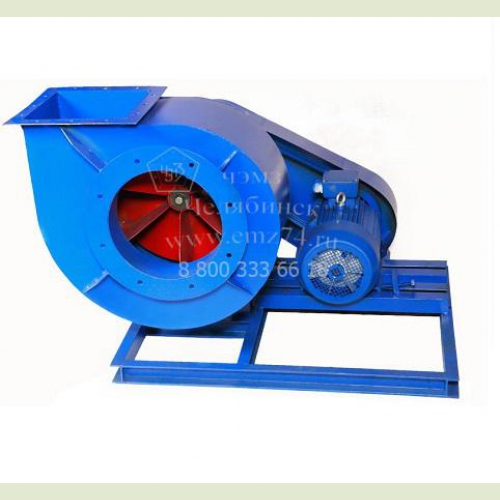

Энергомашиностроительный завод изготавливает радиальный пылевой вентилятор типа ВЦП 7-40 №6,3 (исп.1) среднего давления и запасные части к нему.


Вентиляторы радиальные пылевые ВЦП 7-40 используются как в системах вентиляции общего назначения, так и в составе различных технологических систем: в системах пневматической транспортировки сыпучих материалов, в пылеочистных установках, при производстве железобетонных изделий, для удаления металлической стружки и опилок из зон резания станочного оборудования, а также в других производственных и санитарно-технических целях.


Технические характеристики пылевого радиального вентилятора ВЦП 7-40 №6,3 (исп.1)

Вентиляторы ВЦП 7-40 Электродвигатель Параметры в рабочей зоне Виброизоляторы Масса не более, кг Объем вентилятора, V м3
Типоразмер Мощность, кВт Частота вращения, мин -1 Производительность, 10³ х м³/сек Полное давление, Тип Кол-во
Па
№6,3 схема 1 АИР132S4 7,5 1500 5,7-9,4 1690-1450 ДО41 4 200 3,6
АИР132М4 11 1450 5,7-9,4 1690-1450 ДО41 4 245
АИР160S4 15 1500 5,7-9,4 1690-1450 ДО41 4 285

Ключевые особенности пылевого радиального вентилятора ВЦП 7-40 №6,3 (исп.1)

  • • Среднее давление
  • • Одностороннее всасывание
  • • Спиральный поворотный корпус
  • • Правое и левое направление вращения
  • • Количество лопаток — 6



Назначение пылевого радиального вентилятора ВЦП 7-40 №6,3 (исп.1)

  • • Удаление древесной стружки и опилок, металлической пыли от станков
  • • Удаление пыли и шлаков в сварочном производстве
  • • Использование в системах пневмотранспорта
  • • Использование в других производственных и санитарно-технических целях

Условия эксплуатации пылевого радиального вентилятора ВЦП 7-40 №6,3 (исп.1)

В соответствии с требованиями ГОСТ 15150-69 эксплуатировать вентиляторы ВЦП рекомендуется в зонах умеренного климата (2-3 категории размещения). Монтаж по категории 1 допускается при условии эффективной защиты от внешних воздействий электродвигателя вентилятора. Температура внешней среды может быть от +40оС до -40оС.



Основные варианты изготовления пылевого вентилятора ВЦП 7-40 №6,3 (исп.1)

Индекс

назначение и материалы

- (П)

Пылевые, общепромышленные, материал - углеродистая сталь

К1

Пылевые, коррозионностойкие, материал – нержавеющая сталь

ПВ1

Пылевые, взрывозащищенные, исполнение из разнородных металлов, материал – углеродистая сталь, латунь

ПВ4

Пылевые, взрывозащищенные,исполнение из разнородных металлов,коррозионностойкие, материал – нержавеющая сталь, латунь

Габаритно-присоединительные размеры пылевого вентилятора ВЦП 7-40 №6,3 (исп.1)

Габаритно-присоединительная схема вентилятора ВЦП 7-40 №6,3 (исп.1) на сайте ЧЭМЗГабаритно-присоединительная схема вентилятора ВЦП 7-40 №6,3 (исп.1) на сайте ЧЭМЗГабаритно-присоединительная схема вентилятора ВЦП 7-40 №6,3 (исп.1) на сайте ЧЭМЗ


маш
A,
мм
A1, мм A2, мм C, мм C1, мм C2, мм C3, мм C4, мм D, мм D1, мм L, мм T1, мм T2, мм
6,3 315 300 300 591 502 810 --- --- 440 500 1040 418 418

маш
a1, мм a2, мм d, мм d1, мм h, мм n, шт. n1, шт. n3, шт. n4, шт. t1, шт. t2, шт. l, мм
6,3 378 378 11 11 670 8 16 3 3 100 100 303

Акустические характеристики пылевого вентилятора ВЦП 7-40 №6,3 (исп.1)

№ вент. n,мин-1 Значение Lpl, дБ в октавных полосах f, Гц Lpa, дБА
63 125 250 500 1000 2000 4000 8000
6,3 1615 96 98 102 101 98 97 91 82 103
1810 101 103 107 106 103 102 96 87 108
2040 102 104 108 107 104 103 97 88 109

Аэродинамические характеристики пылевого вентилятора ВЦП 7-40 №6,3 (исп.1)

Аэродинамические характеристики вентилятора ВЦП 7-40 №6,3 (исп.1) на сайте ЧЭМЗ

Технические характеристики пылевого вентилятора ВЦП 7-40 №6,3 (исп.1)

Вентиляторы ВЦП 7-40 Электродвигатель Параметры в рабочей зоне Виброизоляторы Масса не более, кг Объем вентилятора, V м3
Типоразмер Мощность, кВт Частота вращения, мин -1 Производительность, 10³ х м³/сек Полное давление, Тип Кол-во
Па
№6,3 схема 1 АИР132S4 7,5 1500 5,7-9,4 1690-1450 ДО41 4 200 3,6
АИР132М4 11 1450 5,7-9,4 1690-1450 ДО41 4 245
АИР160S4 15 1500 5,7-9,4 1690-1450 ДО41 4 285
