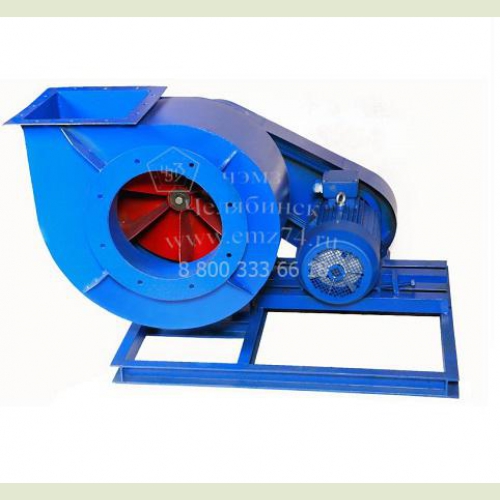

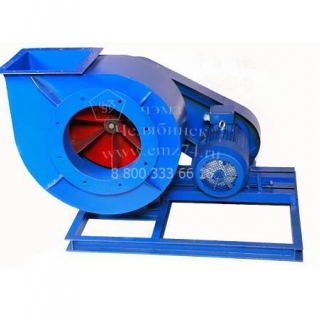

Вентилятор радиальный пылевой ВЦП 7-40 №2,5

Вентилятор радиальный пылевой ВЦП 7-40 №2,5






Энергомашиностроительный завод изготавливает радиальный пылевой вентилятор типа ВЦП 7-40 №2,5 среднего давления и запасные части к нему.


Вентиляторы радиальные пылевые ВЦП 7-40 используются как в системах вентиляции общего назначения, так и в составе различных технологических систем: в системах пневматической транспортировки сыпучих материалов, в пылеочистных установках, при производстве железобетонных изделий, для удаления металлической стружки и опилок из зон резания станочного оборудования, а также в других производственных и санитарно-технических целях.


Технические характеристики пылевого радиального вентилятора ВЦП 7-40 №2,5

Вентиляторы ВЦП 7-40 Электродвигатель Параметры в рабочей зоне Виброизоляторы Масса не более, кг Объем вентилятора, V м3
Типоразмер Мощность, кВт Частота вращения, мин -1 Производительность, 10³ х м³/сек Полное давление, Тип Кол-во
Па
№2,5 схема 1 5А80МА2 1,5 2850 0,73-1,4 1130-1040 ДО38 4 23 1,2
5А80МВ2 2,2 2850 0,73-1,5 1130-860 ДО38 4 24,5

Ключевые особенности пылевого радиального вентилятора ВЦП 7-40 №2,5

  • • Среднее давление
  • • Одностороннее всасывание
  • • Спиральный поворотный корпус
  • • Правое и левое направление вращения
  • • Количество лопаток — 6



Назначение пылевого радиального вентилятора ВЦП 7-40 №2,5

  • • Удаление древесной стружки и опилок, металлической пыли от станков
  • • Удаление пыли и шлаков в сварочном производстве
  • • Использование в системах пневмотранспорта
  • • Использование в других производственных и санитарно-технических целях

Условия эксплуатации пылевого радиального вентилятора ВЦП 7-40 №2,5

В соответствии с требованиями ГОСТ 15150-69 эксплуатировать вентиляторы ВЦП рекомендуется в зонах умеренного климата (2-3 категории размещения). Монтаж по категории 1 допускается при условии эффективной защиты от внешних воздействий электродвигателя вентилятора. Температура внешней среды может быть от +40оС до -40оС.



Основные варианты изготовления пылевого вентилятора ВЦП 7-40 №2,5

Индекс

назначение и материалы

- (П)

Пылевые, общепромышленные, материал - углеродистая сталь

К1

Пылевые, коррозионностойкие, материал – нержавеющая сталь

ПВ1

Пылевые, взрывозащищенные, исполнение из разнородных металлов, материал – углеродистая сталь, латунь

ПВ4

Пылевые, взрывозащищенные,исполнение из разнородных металлов,коррозионностойкие, материал – нержавеющая сталь, латунь

Габаритно-присоединительные размеры пылевого вентилятора ВЦП 7-40 №2,5

Габаритно-присоединительная схема вентилятора ВЦП 7-40 №2,5 на сайте ЧЭМЗГабаритно-присоединительная схема вентилятора ВЦП 7-40 №2,5 на сайте ЧЭМЗГабаритно-присоединительная схема вентилятора ВЦП 7-40 №2,5 на сайте ЧЭМЗ


маш
A,
мм
A1, мм A2, мм C, мм C1, мм C2, мм C3, мм C4, мм D, мм D1, мм L, мм T1, мм T2, мм
2,5 163 130 130 258 220 282 80 80 140 170 465 209 186

маш
a1, мм a2, мм d, мм d1, мм h, мм n, шт. n1, шт. n3, шт. n4, шт. t1, шт. t2, шт. l, мм
2,5 175 150 7 7 300 8 12 2 2 65 65 106

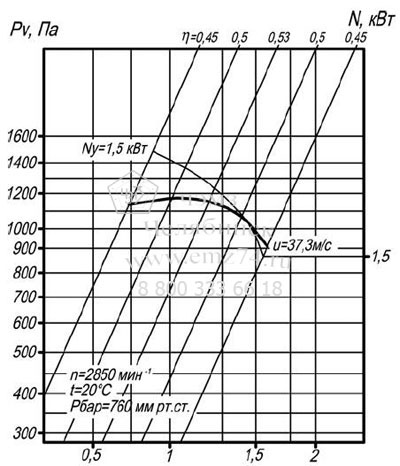

Аэродинамические характеристики пылевого вентилятора ВЦП 7-40 №2,5

Аэродинамические характеристики вентилятора ВЦП 7-40 №2,5 на сайте ЧЭМЗ

Технические характеристики пылевого вентилятора ВЦП 7-40 №2,5

Вентиляторы ВЦП 7-40 Электродвигатель Параметры в рабочей зоне Виброизоляторы Масса не более, кг Объем вентилятора, V м3
Типоразмер Мощность, кВт Частота вращения, мин -1 Производительность, 10³ х м³/сек Полное давление, Тип Кол-во
Па
№2,5 схема 1 5А80МА2 1,5 2850 0,73-1,4 1130-1040 ДО38 4 23 1,2
5А80МВ2 2,2 2850 0,73-1,5 1130-860 ДО38 4 24,5
