Вентилятор радиальный среднего давления ВЦ 5-35 №4

Вентилятор радиальный среднего давления ВЦ 5-35 №4






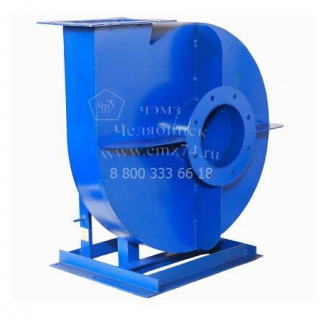

Энергомашиностроительный завод изготавливает радиальный вентилятор среднего давления типа ВЦ 5-35 №4 и запасные части к нему.


Вентиляторы радиальные среднего давления ВЦ 5-35 используются для установки в стационарных вентиляционных, отопительных системах, системах кондиционирования помещений различного типа, назначения и площадей; а также в пневмотранспортных системах пищевой промышленности, перемещающих сыпучие/гранулированные материалы и в других производственных системах, технологических установках. Вентиляторы ВЦ 5-35 рассчитаны на перемещение газопаровоздушных, неагрессивных воздушных сред с температурой до 80 градусов и содержанием до 0.1 г/куб.м твердых примесей, без липких и/или волокнистых включений. Допускается их применение для перемещения смесей, вызывающих коррозию металлов, если скорость ее при этом не более 0.1 мм/год.



Одновременный запуск сразу нескольких вентиляторов этого типа без создания сети не рекомендуется. Работа прибора на всасывание требует на выходе наличия диффузора.



Технические характеристики радиального вентилятора ВЦ 5-35 №4

Марка вентилятора Исп. Электродвигатель Параметры в рабочей зоне Масса, кг Виброизоляторы
Частота вращения, об/мин. Мощность, кВт Тип* Произво-
дительность, 1000хм³/час
Полное давление, Па Марка количество в комплекте
ВЦ 5-35 №4 1 3000 2,2 80В2 0,85-2,3 2750-1970 94 ВР 201 6

Ключевые особенности радиального вентилятора ВЦ 5-35 №4

  • • ТУ 4861-001-85589750
  • • Среднее давление
  • • Одностороннее всасывание
  • • Спиральный поворотный корпус
  • • Направление вращения – правое и левое
  • • Назад загнутые лопатки
  • • Количество лопаток – 9



Условия эксплуатации радиального вентилятора ВЦ 5-35 №4

В соответствии с требованиями ГОСТ 15150-69 эксплуатировать вентиляторы ВЦ 5-35 рекомендуется в зонах умеренного или тропического климата (2-3 категории размещения). Монтаж по категории 1 в условиях умеренного климата допускается при условии эффективной защиты от внешних воздействий электродвигателя вентилятора. Температура внешней среды может быть от +40оС до -40оС (45ºС для вентиляторов тропического исполнения). Возможно использование в сейсмоопасных зонах.



Основные варианты изготовления радиального вентилятора ВЦ 5-35 №4

Индекс

Назначение и материалы

-

Общепромышленные, материал - углеродистая сталь

К1

Коррозионностойкие, материал – нержавеющая сталь

В

Взрывозащищенныеиз разнородных металлов, материал – углеродистая сталь, латунь

ВК1

Взрывозащищенныеиз разнородных металлов,коррозионностойкие, материал – нержавеющая сталь, латунь

Габаритно-присоединительные размеры радиального вентилятора ВЦ 5-35 №4

Габаритно-присоединительная схема вентилятора ВЦ 5-35 №4 на сайте ЧЭМЗ

Типоразмер
вентилятора
H, мм B, мм A, мм A1, мм A2, мм C, мм C1, мм C2, мм C3, мм D, мм D1, мм L, мм
ВЦ 5-35-4 682 638 228 112 112 297 450 389 200 174 219 554
Типоразмер
вентилятора
T1, мм T2, мм b, мм t1, мм t2, мм a1, мм a2, мм d, мм d1, мм d2, мм h, мм
ВЦ 5-35-4 219 182 284 112 112 175 138 11,5 11,5 11 400
Типоразмер
вентилятора
n, шт. n1, шт. n2, шт. n3, шт. n4, шт. l, мм
ВЦ 5-35-4 8 8 6 1 1 165

Акустические характеристики радиального вентилятора ВЦ 5-35 №4

Марка вентилятора Частота вращения, об/мин. Значение Lpi в октавных полосах f, Гц LpA, дБА
63 125 250 500 1000 2000 4000 8000
ВЦ 5-35 №4 3000 77 81 82 85 84 83 82 77 89,5

Аэродинамические характеристики радиального вентилятора ВЦ 5-35 №4

Аэродинамические характеристики вентилятора ВЦ 5-35 №4 на сайте ЧЭМЗ

Технические характеристики радиального вентилятора ВЦ 5-35 №4

Марка вентилятора Исп. Электродвигатель Параметры в рабочей зоне Масса, кг Виброизоляторы
Частота вращения, об/мин. Мощность, кВт Тип* Произво-
дительность, 1000хм³/час
Полное давление, Па Марка количество в комплекте
ВЦ 5-35 №4 1 3000 2,2 80В2 0,85-2,3 2750-1970 94 ВР 201 6
