Вентилятор радиальный высокого давления ВЦ 6-20 №8

Вентилятор радиальный высокого давления ВЦ 6-20 №8






Энергомашиностроительный завод изготавливает радиальный вентилятор высокого давления типа ВЦ 6-20 №8 и запасные части к нему.


Вентиляторы радиальные высокого давления ВЦ 6-20 используются для нагнетания воздуха в системах кондиционирования и вентиляционные системы стационарного типа в технологических процессах и в других производственных/ санитарно-технических целях. Вентилятор ВЦ 6-20 может устанавливаться в зданиях и сооружениях практически любого назначения.


Технические характеристики радиального вентилятора ВЦ 6-20 №8

Марка вентилятора Исполнение Электродвигатель Параметры в рабочей зоне Масса**, кг Виброизоляторы
Частота, об/мин. Мощность, кВт Тип* Производительность, тыс. м³/час Полное давление, Па Марка количество в комплекте
ВЦ 6-20 №8 1 3000 37,0 200M2 4,0-7,6 12000-11800 550 ДО-42 6
3000 45,0 200L2 4,0-9,5 12000-10500 550

Ключевые особенности радиального вентилятора ВЦ 6-20

  • • Высокое давление
  • • Одностороннее всасывание
  • • Спиральный поворотный корпус
  • • Направление вращения – правое и левое
  • • Назад загнутые лопатки
  • • Количество лопаток – 16


Условия эксплуатации радиального вентилятора ВЦ 6-20 №8

В соответствии с требованиями ГОСТ 15150-69 эксплуатировать вентиляторы ВЦ 6-20 рекомендуется в зонах умеренного или тропического климата (2-3 категории размещения). Монтаж по категории 1 в условиях умеренного климата допускается при условии эффективной защиты от внешних воздействий электродвигателя вентилятора. Температура внешней среды может быть от +40оС до -40оС (45ºС для вентиляторов тропического исполнения). Возможно использование в зонах с повышенной сейсмической опасностью.




Основные варианты изготовления радиального вентилятора ВЦ 6-20 №8

индекс

назначение и материалы

-

Общепромышленноеисполнение, материал - углеродистая сталь

Ж2

Общепромышленное теплостойкоеисполнение (допустимая температура перемещаемой среды – до плюс 200 °С), материал – углеродистая сталь

К1

Коррозионностойкое исполнение, материал – нержавеющая сталь

К1Ж2

Коррозионностойкое теплостойкоеисполнение, материал – нержавеющая сталь

В

Взрывозащищенноеисполнение из разнородных металлов, материал – углеродистая сталь, латунь

ВЖ2

Взрывозащищенноеисполнение из разнородных металлов,теплостойкоематериал – углеродистая сталь, латунь

ВК1

Взрывозащищенное коррозионностойкоеисполнение из разнородных металлов, материал – нержавеющая сталь, латунь

Габаритно-присоединительные размеры радиального вентилятора ВЦ 6-20 №8

Габаритно-присоединительная схема вентилятора ВЦ 6-20 №8 на сайте ЧЭМЗ

Габаритно-присоединительная схема вентилятора ВЦ 6-20 №8 на сайте ЧЭМЗ

Акустические характеристики радиального вентилятора ВЦ 6-20 №8

Марка вентилятора Частота вращения, об/мин. ЗначениеLpiв октавных полосахf, Гц LpA, дБА
63 125 250 500 1000 2000 4000 8000
ВЦ 6-20 №8 3000 102 103 108 110 112 109 105 102 116

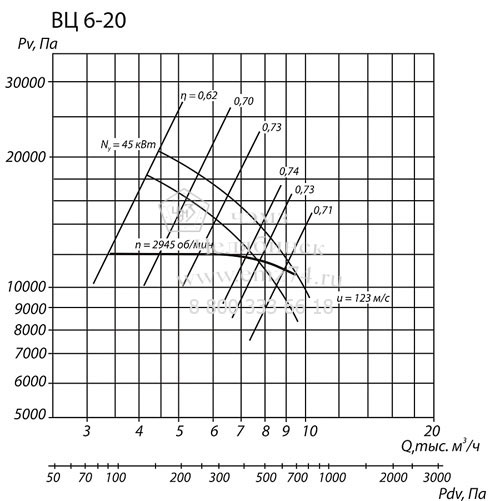

Аэродинамические характеристики радиального вентилятора ВЦ 6-20 №8

Аэродинамические характеристики вентилятора ВЦ 6-20 №8 на сайте ЧЭМЗ

Технические характеристики радиального вентилятора ВЦ 6-20 №8

Марка вентилятора Исполнение Электродвигатель Параметры в рабочей зоне Масса**, кг Виброизоляторы
Частота, об/мин. Мощность, кВт Тип* Производительность, тыс. м³/час Полное давление, Па Марка количество в комплекте
ВЦ 6-20 №8 1 3000 37,0 200M2 4,0-7,6 12000-11800 550 ДО-42 6
3000 45,0 200L2 4,0-9,5 12000-10500 550
