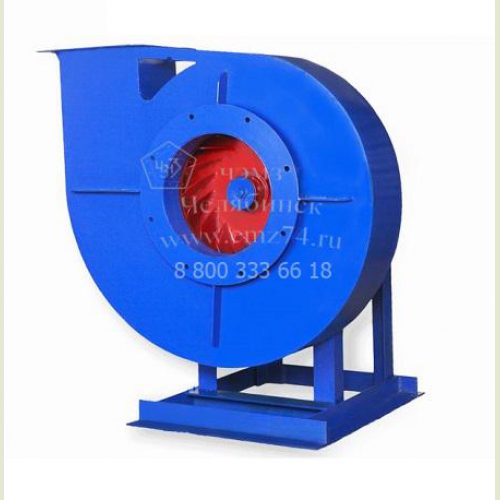

Вентилятор радиальный высокого давления ВР 132-30 №12,5 (исп.1)

Вентилятор радиальный высокого давления ВР 132-30 №12,5 (исп.1)






Энергомашиностроительный завод изготавливает радиальный вентилятор высокого давления типа ВР 132-30 №12,5 (исп.1) и запасные части к нему.


Вентиляторы радиальные высокого давления ВР 132-30 используются в приточных системах вентиляции стационарного исполнения с целью нагнетания воздуха внутрь бизнес-центров, торгово-офисных, промышленных помещений, административных, общественных зданий и пр. Кроме того вентиляторы ВР 132-30 используются в составе технологических промышленных установок различных типов и назначения.


Технические характеристики радиального вентилятора ВР 132-30 №12,5 (исп.1)

Марка вентилятора Исполнение Частота вращения, об/мин. Электродвигатель Параметры в рабочей зоне Масса**, кг Виброизоляторы
Мощность, кВт Тип* Производительность, м³/сек Полное давление, Па Марка количество в комплекте
ВР 132-30 №12,5 1
980
30,0
200L6
2,7-7,1
3300-2900
920
ДО-44 4
1480
110,0
280S4
4,1-12,0
7500-6050
1015

Ключевые особенности радиального вентилятора ВР 132-30 №12,5

  • • Высокое давление
  • • Одностороннее всасывание
  • • Спиральный поворотный корпус
  • • Направление вращения – правое и левое
  • • Назад загнутые лопатки
  • • Количество лопаток – 16
  • • Исполнение 1 – соединение рабочего колеса с двигателем напрямую
  • • Исполнение 5 – соединение рабочего колеса с двигателем посредством ременной передачи


Условия эксплуатации радиального вентилятора ВР 132-30 №12,5 (исп.1)

В соответствии с требованиями ГОСТ 15150-69 эксплуатировать вентиляторы ВР 132-30 рекомендуется в зонах умеренного или тропического климата (2-3 категории размещения). Монтаж по категории 1 в условиях умеренного климата допускается при условии эффективной защиты от внешних воздействий электродвигателя вентилятора. Температура внешней среды может быть от +40оС до -40оС (45ºС для вентиляторов тропического исполнения).




Основные варианты изготовления радиального вентилятора ВР 132-30 №12,5 (исп.1)

Индекс

Назначение и материалы

-

Общепромышленное исполнение, материал - углеродистая сталь

Ж2

Общепромышленное теплостойкое исполнение (допустимая температура перемещаемой среды – до плюс 200°С), материал – углеродистая сталь

К1

Коррозионностойкое исполнение, материал – нержавеющая сталь

К1Ж2

Коррозионностойкое теплостойкое исполнение, материал – нержавеющая сталь

В

Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь

ВЖ2

Взрывозащищенное теплостойкое исполнение из разнородных металлов, материал – углеродистая сталь, латунь

ВК1

Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь

ВК3

Взрывозащищенное исполнение, материал – алюминиевые сплавы

Габаритно-присоединительные размеры радиального вентилятора ВР 132-30 №12,5 (исп.1)

Габаритно-присоединительная схема вентилятора ВР 132-30 №12,5 (исп.1) на сайте ЧЭМЗ

№маш

A,
мм
A1, мм A2, мм C, мм C1, мм C2, мм C3, мм D, мм D1, мм L, мм T1, мм T2, мм
12,5 625,5 400 400 828 1066 1045 566 620 670 1290 549 430

маш
a1, мм a2, мм d, мм d1, мм h, мм n, шт. n1, шт. n3, шт. n4, шт. t1, шт. t2, шт. l, мм d2, мм
12,5 493 370 12 12 1000 16 20 4 4 100 100 245 14

Аэродинамические характеристики радиального вентилятора ВР 132-30 №12,5 (исп.1)

Аэродинамические характеристики вентилятора ВР 132-30 №12,5 (исп.1) на сайте ЧЭМЗ

Технические характеристики радиального вентилятора ВР 132-30 №12,5 (исп.1)

Марка вентилятора Исполнение Частота вращения, об/мин. Электродвигатель Параметры в рабочей зоне Масса**, кг Виброизоляторы
Мощность, кВт Тип* Производительность, м³/сек Полное давление, Па Марка количество в комплекте
ВР 132-30 №12,5 1
980
30,0
200L6
2,7-7,1
3300-2900
920
ДО-44 4
1480
110,0
280S4
4,1-12,0
7500-6050
1015
