Вентилятор радиальный высокого давления ВР 132-30 №10 (исп.1)

Вентилятор радиальный высокого давления ВР 132-30 №10 (исп.1)

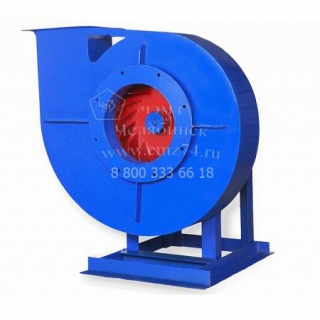

Энергомашиностроительный завод изготавливает радиальный вентилятор высокого давления типа ВР 132-30 №10 (исп.5) и запасные части к нему.


Вентиляторы радиальные высокого давления ВР 132-30 используются в приточных системах вентиляции стационарного исполнения с целью нагнетания воздуха внутрь бизнес-центров, торгово-офисных, промышленных помещений, административных, общественных зданий и пр. Кроме того вентиляторы ВР 132-30 используются в составе технологических промышленных установок различных типов и назначения.


Технические характеристики радиального вентилятора ВР 132-30 №10 (исп.5)

Марка вентилятора Исполнение Частота вращения, об/мин. Электродвигатель Параметры в рабочей зоне Масса**, кг Виброизоляторы
Мощность, кВт Тип* Производительность, м³/сек Полное давление, Па Марка количество в комплекте
ВР 132-30 №10 5
1100
15,0
подбор
1,55-4,5
2700-2200
605
ДО-43 6
1300
30,0
подбор
1,8-5,2
3750-3000
670
1600
45,0
подбор
2,25-6,5
5750-4500
740
1800
75,0
подбор
2,5-7,4
7200-5800
930
2000
90,0
подбор
2,75-8,0
9800-7000
975

Ключевые особенности радиального вентилятора ВР 132-30 №10

  • • Высокое давление
  • • Одностороннее всасывание
  • • Спиральный поворотный корпус
  • • Направление вращения – правое и левое
  • • Назад загнутые лопатки
  • • Количество лопаток – 16
  • • Исполнение 1 – соединение рабочего колеса с двигателем напрямую
  • • Исполнение 5 – соединение рабочего колеса с двигателем посредством ременной передачи


Условия эксплуатации радиального вентилятора ВР 132-30 №10 (исп.5)

В соответствии с требованиями ГОСТ 15150-69 эксплуатировать вентиляторы ВР 132-30 рекомендуется в зонах умеренного или тропического климата (2-3 категории размещения). Монтаж по категории 1 в условиях умеренного климата допускается при условии эффективной защиты от внешних воздействий электродвигателя вентилятора. Температура внешней среды может быть от +40оС до -40оС (45ºС для вентиляторов тропического исполнения).




Основные варианты изготовления радиального вентилятора ВР 132-30 №10 (исп.5)

Индекс

Назначение и материалы

-

Общепромышленное исполнение, материал - углеродистая сталь

Ж2

Общепромышленное теплостойкое исполнение (допустимая температура перемещаемой среды – до плюс 200°С), материал – углеродистая сталь

К1

Коррозионностойкое исполнение, материал – нержавеющая сталь

К1Ж2

Коррозионностойкое теплостойкое исполнение, материал – нержавеющая сталь

В

Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь

ВЖ2

Взрывозащищенное теплостойкое исполнение из разнородных металлов, материал – углеродистая сталь, латунь

ВК1

Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь

ВК3

Взрывозащищенное исполнение, материал – алюминиевые сплавы

Габаритно-присоединительные размеры радиального вентилятора ВР 132-30 №10 (исп.5)

Габаритно-присоединительная схема вентилятора ВР 132-30 №10 (исп.5) на сайте ЧЭМЗ


маш
A,
мм
A1, мм A2, мм C, мм C1, мм C2, мм C3, мм C4, мм D, мм D1, мм L, мм L1, мм T1, мм T2, мм
10 600 450 352 575 746 660 600 --- 500 645 923 1160 450 352

маш
a1, мм a2, мм d, мм d1, мм d2, мм h, мм n, шт. n1, шт. n2, шт. n3, шт. n4, шт. t1, шт. t2, шт. l, мм
10 400 300 13 13 16 900 12 12 6 3 1 150 150 228

Акустические характеристики радиального вентилятора ВР 132-30 №10 (исп.5)

№ вентилятора Исполнение n, мин-1 Значение Lpi, дБ в октавных полосах f, Гц Lpa,
дБА
63 125 250 500 1000 2000 4000 8000
ВР 132-30 №10 1 1470 95 98 103 104 100 98 93 81 106
5 1650 101 104 107 109 108 107 98 89 112
1860 103 106 109 111 110 109 100 91 114

Аэродинамические характеристики радиального вентилятора ВР 132-30 №10 (исп.5)

Аэродинамические характеристики вентилятора ВР 132-30 №10 (исп.5) на сайте ЧЭМЗ
