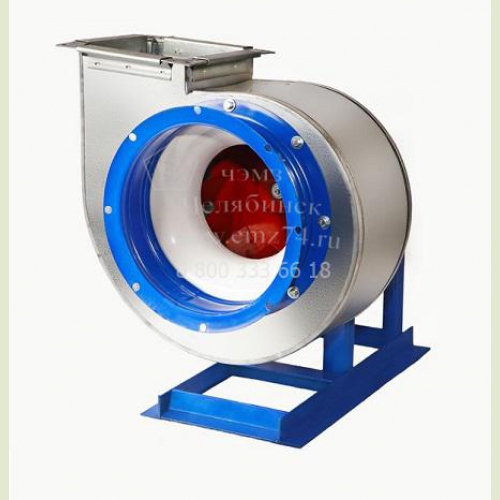

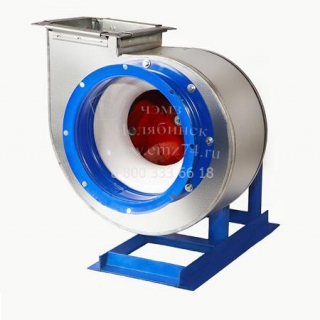

Вентилятор радиальный низкого давления ВР 80-75 №16

Вентилятор радиальный низкого давления ВР 80-75 №16






Энергомашиностроительный завод изготавливает радиальный вентилятор низкого давления типа ВР 80-75 №16 и запасные части к нему.


Вентиляторы радиальные низкого давления ВР 80-75 используются в составе канальных и бесканальных систем вентиляции. Могут подключаться к системе воздуховодов, а также устанавливаться на крыше или стенах здания.


Технические характеристики радиального вентилятора ВР 80-75 №16

Марка вентилятора Исполнение Отн-ый диаметр колеса Электродвигатель Параметры в рабочей зоне Масса, кг Виброизоляторы
Частота вращения, об/мин. Мощность, кВт Тип* Производ-сть, 1000хм³/час Полное давление, Па Марка количество в комплекте
ВР 80-75 №16 5 1 400 11 подбор 28,5-71,4 680-275 2710 ДО-45 7
445 15 подбор 33,1-79,8 820-340 2740
480 18,5 подбор 35,1-85,1 950-395 2805
505 22 подбор 36,8-90,1 1080-440 2830
565 30 подбор 42,1-100,0 1350-545 2840
610 37 подбор 44,8-108,1 1580-630 2990
650 45 подбор 47,5-118,1 1750-720 3015
700 55 подбор 50,8-126,1 2020-830 3190

Ключевые особенности радиального вентилятора ВР 80-75 №16

  • • ТУ 4861-001-85589750
  • • Низкое давление
  • • Одностороннее всасывание
  • • Спиральный поворотный корпус
  • • Направление вращения – правое и левое
  • • Назад загнутые лопатки
  • • Количество лопаток – 12



Условия эксплуатации радиального вентилятора ВР 80-75 №16

В соответствии с требованиями ГОСТ 15150-69 эксплуатировать вентиляторы ВР 80-75 рекомендуется в зонах умеренного или тропического климата (2-3 категории размещения). Монтаж по категории 1 в условиях умеренного климата допускается при условии эффективной защиты от внешних воздействий электродвигателя вентилятора. Температура внешней среды может быть от +40оС до -40оС (45ºС для вентиляторов тропического исполнения).


Запрещается использовать вентиляторы ВР 80-75 в рабочей среде, где присутствуют липкие, взрывоопасные и волокнистые включения.



Основные варианты изготовления радиального вентилятора ВР 80-75 №16

Индекс

Назначение и материалы

-

Общепромышленноеисполнение, материал - углеродистая сталь

Ж2

Общепромышленноетеплостойкоеисполнение (допустимая температура перемещаемой среды – до плюс 200°С), материал – углеродистая сталь

К1

Коррозионностойкоеисполнение, материал – нержавеющая сталь

К1Ж2

Коррозионностойкоетеплостойкоеисполнение, материал – нержавеющая сталь

В

Взрывозащищенноеисполнение из разнородных металлов, материал – углеродистая сталь, латунь

ВЖ2

Взрывозащищенноетеплостойкоеисполнение из разнородных металлов, материал – углеродистая сталь, латунь

ВК1

Взрывозащищенноекоррозионностойкоеисполнение из разнородных металлов, материал – нержавеющая сталь, латунь

ВК3

Взрывозащищенноеисполнение, материал – алюминиевые сплавы

Габаритно-присоединительные размеры радиального вентилятора ВР 80-75 №16

Габаритно-присоединительная схема вентилятора ВР 80-75 №16 на сайте ЧЭМЗ

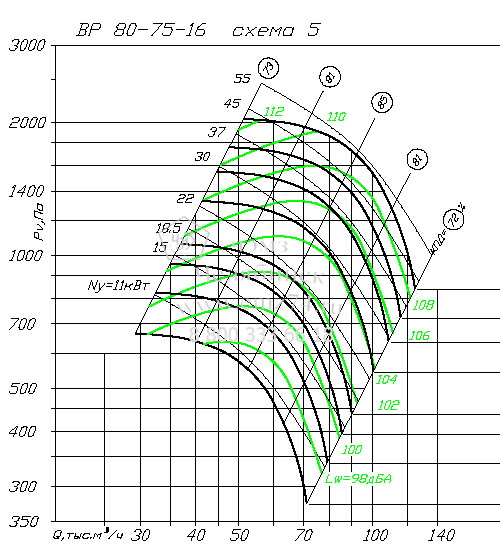

Аэродинамические характеристики радиального вентилятора ВР 80-75 №16

Аэродинамические характеристики вентилятора ВР 80-75 №16 на сайте ЧЭМЗ
