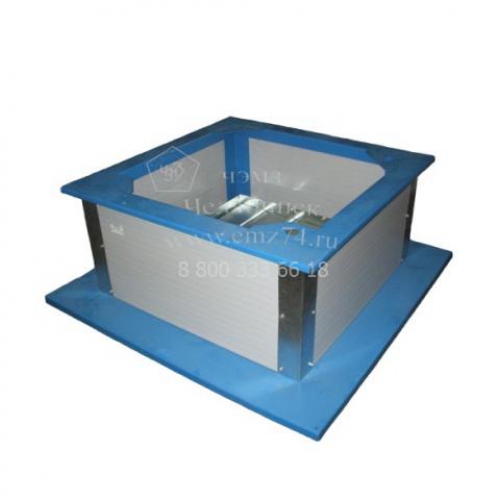

Стакан монтажный СТУМ-1000

Стакан монтажный СТУМ-1000





Энергомашиностроительный завод специализируется на изготовлении стакана монтажного СТУМ-1000, используемого для монтажа на него крышных вентиляторов общеобменной вентиляции, крышных вентиляторов для дымоудаления, воздуховодов или узлов прохода. Стаканы СТУМ можно устанавливать на всех видах кровель, в том числе на кровлях с уклоном и на мягких кровлях.


Технические характеристики стакана СТУМ-1000 к крышному вентилятору

Обозначение

стакана

Масса стакана, кг

Утепленный

с клапаном ВК

Утепленный

с клапаном ПК

Утепленный

без клапана

Неутепленный

с клапаном ВК

Неутепленный с

клапаном ПК

Неутепленный без клапана

СТУМ-1000

184,5

188

164,0

171,6

175,1

151,2

Основные части стакана СТУМ-1000

  1. Нижняя опорная плита стакана – для крепления его к несущим конструкциям кровли и для распределения нагрузки.
  2. Верхняя опорная плита стакана – для установки на нее вентилятора (либо другого устройства, в зависимости от назначения), а также для крепления в случае перемещения (по углам в горизонтальной плоскости имеется 4 проушины с отверстиями)
  3. Рама стакана – сварная конструкция, которая несет основную нагрузку
  4. Обшивка рамы стакана



Клапан монтажного стакана СТУМ-1000

Также конструкция стакана может включать клапан, который в зависимости от назначения вентиляционной системы может быть подпора или вытяжной. Принцип действия клапана: обратный или гравитационный. В основе их действия лежит открывание клапана под напором (действием потока) воздуха, возникающем при включении вентилятора. В момент выключения вентилятора поток воздуха прекращается, а лопатка / лопатки клапана под воздействием силы тяжести на саму лопатку или противовес возвращается на исходную позицию. Клапан монтируется на специальную технологическую полку в процессе производства.


В случае необходимости, если отводящие или подводящие воздуховоды имеют круглое сечение, еще на стадии проектирования в стакан без клапана закладывается круглый обратный клапан ОКВк или ОКПк гравитационного типа.


Материал изготовления монтажного стакана СТУМ-1000

Утепленный стакан имеет наружный слой обшивки из сэндвич-панели толщиной в 50 мм. Не утепленный стакан выполняется из оцинкованной стали.


Внутренний слой стакана для систем дымоудаления выполнен из огнеупорного материала с пределом огнестойкости Е90 (1,5 часа). Стакан для вентиляции или подпора воздуха не оснащен огнеупорным слоем.


Условия эксплуатации монтажного стакана СТУМ-1000

Стакан СТУМ предназначен для использования в макроклиматических районах умеренного климата (У1) с температурой окружающей среды от -45ºС до +40ºС, а также холодного климата (УХЛ) с температурой окружающей среды от -60ºС до +45ºС. Холодный климат предполагает изготовление несущих элементов конструкции из стали 09Г2С или из нержавеющей стали 12Х18Н10Т. Максимальный уклон кровли 1:2.


Высота стакана определяется в зависимости от высоты снежного покрова в используемом районе, а также от толщины кровли над несущим покрытием. По умолчанию стакан выполняется с высотой 600 мм.







Технические характеристики монтажного стакана СТУМ-1000 для крышного вентилятора

Габаритно-присоединительная схема монтажного стакана СТУМ-1000 на сайте ЧЭМЗ

Обозначение

стакана

Рис.

В

В1

В2

В3

D

с

L

l

Н

Х

СТУМ-1000

2

1700

1480

1348

1258

1546

134

1428

592

600

1300


Обозначение

стакана

Масса стакана, кг

Утепленный

с клапаном ВК

Утепленный

с клапаном ПК

Утепленный

без клапана

Неутепленный

с клапаном ВК

Неутепленный с

клапаном ПК

Неутепленный без клапана

СТУМ-1000

184,5

188

164,0

171,6

175,1

151,2

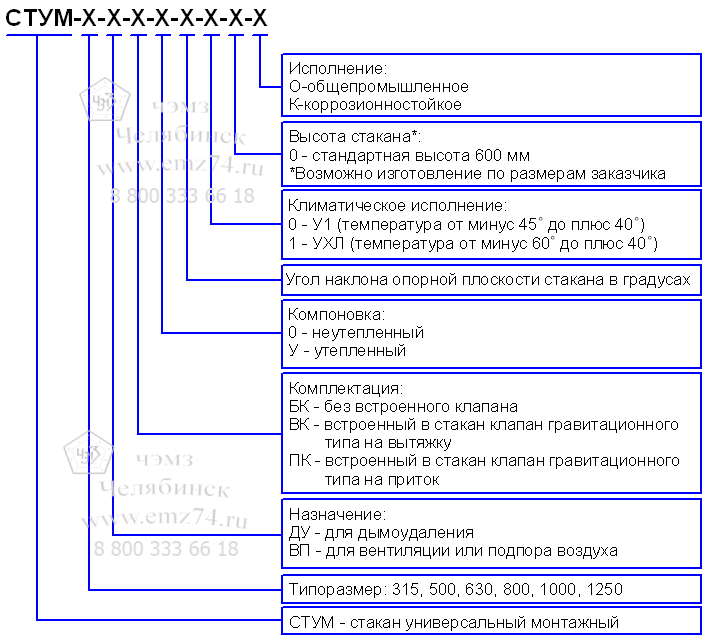

Условное обозначение монтажных стаканов СТУМ
