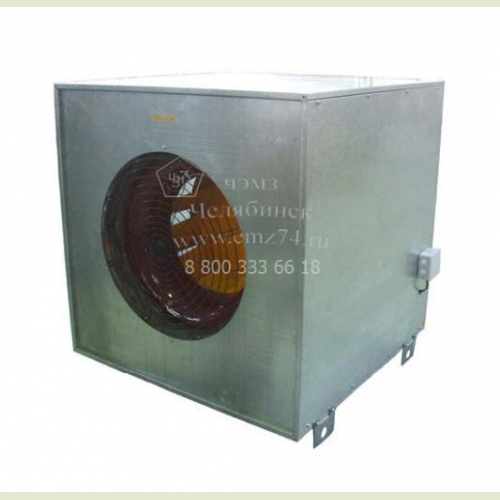

Вентилятор радиальный канальный ВРКп № 4

Вентилятор радиальный канальный ВРКп № 4






Энергомашиностроительный завод изготавливает вентилятор радиальный канальный типа ВРКп №4 и запасные части к нему.


Технические характеристики радиального канального вентилятора ВРКп №4

Тип вентилятора Двигатель Параметры в рабочей зоне
Типоразмер Мощность, кВт Частота вращения, об/мин Производительность, тыс. м3/час Полное давление, Па
ВРКп 4 – 6
ВРКп 4 - 4
АДМ71А6
АДМ71В4
0,37
0,75
1000
1500
1,2-2,9
1,7-4,3
175-75
410-185

Ключевые особенности радиального канального вентилятора ВРКп №4

  • • Низкое давление
  • • ТУ 4861-032-11865045-05
  • • Корпус с прямоугольным сечением звукоизолированный, выполненный из оцинкованной стали
  • • Трехфазный асинхронный двигатель под напряжение 380 В
  • • Назад загнутые лопатки
  • • Сертификат соответствия № С-RU.АЯ79.В.01203

Назначение канального вентилятора ВРКп №4

  • • Системы воздушного отопления и вентиляции жилых, общественных и производственных зданий
  • • Системы кондиционирования воздуха
  • • Другие санитарно технические цели



Условия эксплуатации канального вентилятора типа ВРКп №4

Вентиляторы ВРКп предназначены для эксплуатации в макроклиматических районах с умеренным климатом второй категории размещения по ГОСТ 15150-69. Температура окружающей среды от -40ºС до +40°С.

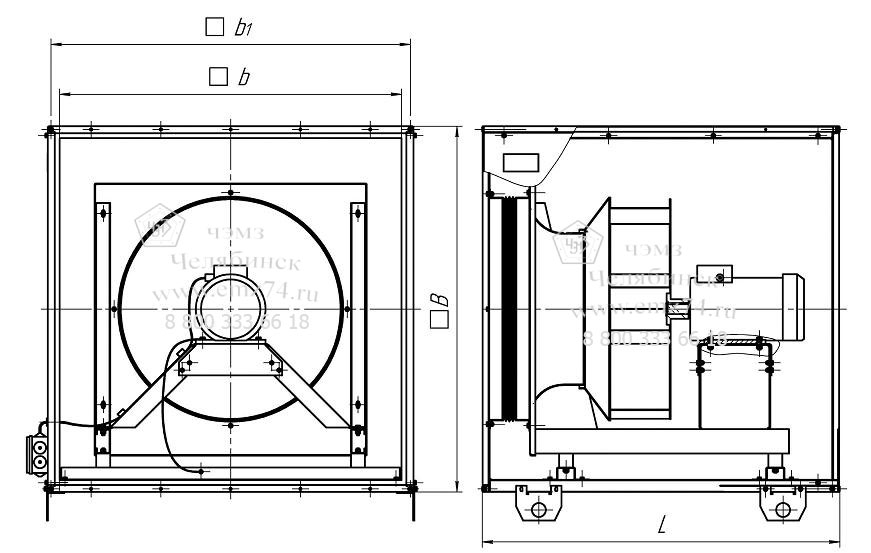

Габаритно-присоединительные размеры радиального канального вентилятора ВРКп №4

Габаритно-присоединительная схема вентилятора ВРКп №4 на сайте ЧЭМЗ

Тип вентилятора Размеры, мм Масса, кг
b b1 B L
ВРКп 4,0 - 4
ВРКп 4,0 - 6
580 630 650 765 82
80

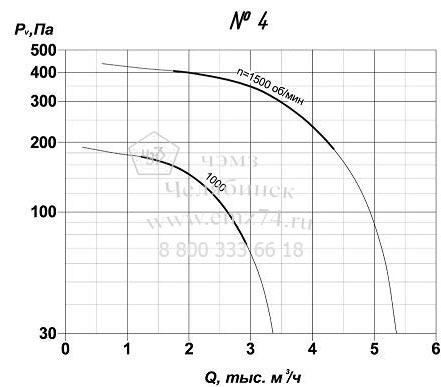

Аэродинамические характеристики радиального канального вентилятора ВРКп №4

Аэродинамические характеристики вентилятора ВРКп №4 на сайте ЧЭМЗ

Акустические характеристики радиального канального вентилятора ВРКп №4

Вентилятор Значение уровней звуковой мощности Lрi, дБ в октавных полосах f, Гц Суммарный уровень звуковой мощности, LрА, дБА
125 250 500 1000 2000 4000 8000
ВРКп 4 – 4 78 73 67 67 63,5 57 53 72
ВРКп 4 – 6 75 70 66 58 55 50,5 47 67,5

Технические характеристики радиального канального вентилятора ВРКп №4

Тип вентилятора Двигатель Параметры в рабочей зоне
Типоразмер Мощность, кВт Частота вращения, об/мин Производительность, тыс. м3/час Полное давление, Па
ВРКп 4 – 6
ВРКп 4 - 4
АДМ71А6
АДМ71В4
0,37
0,75
1000
1500
1,2-2,9
1,7-4,3
175-75
410-185

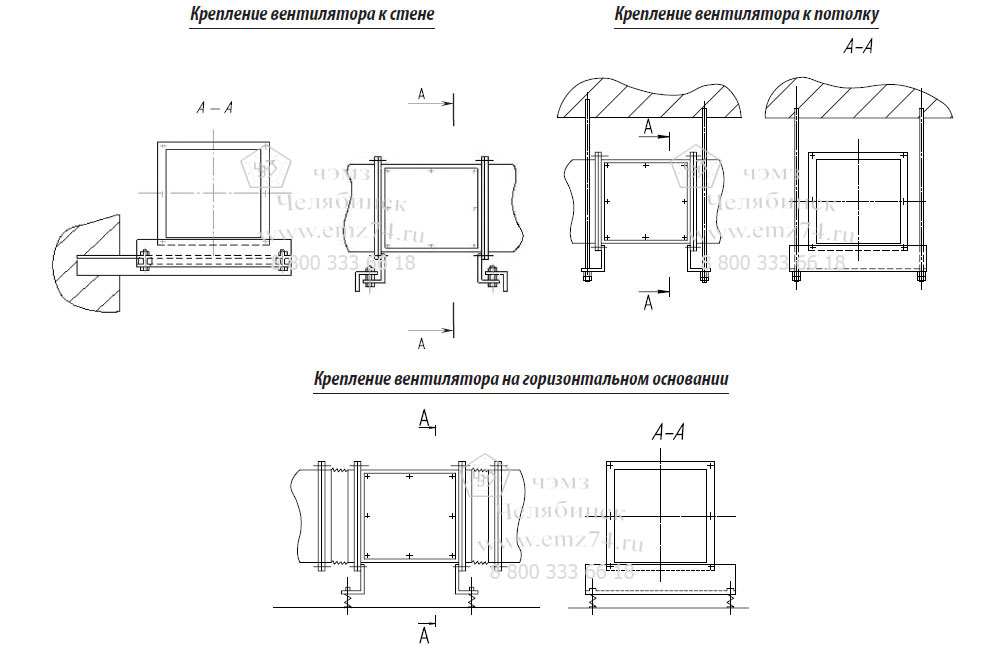

Крепление канального вентилятора ВРКп №4

Схема крепления вентилятора радиального канального ВРКп №4 на сайте ЧЭМЗ
