Дымосос ДН-8

Дымосос ДН-8







Энергомашиностроительный завод изготавливает центробежный дутьевый вентилятор (дымосос) типа ДН-8 для перемещения воздуха и невзрывоопасных и неагрессивных газовоздушных смесей, а также запасные части к нему.


Технические характеристики дымососа ДН-8

Типоразмер машины
Электродвигатель
Производительность
Полное давление, Па
Масса не более, кг
Мощность, кВт
Частота вращения
Исполнение 1
ДН - 8 11 1000 6700 780 520
15 1500 10460 1780 520

Общие сведения о дымососе ДН-8

  • • Среднее и высокое давление
  • • Одностороннее всасывание
  • • Направление вращения - правое и левое
  • • Радиально оканчивающиеся лопатки
  • • Количество лопаток - 12 шт



Дутьевые вентиляторы применяются для подачи воздуха в топки стационарных паровых и водогрейных котлов, в системах вентиляции и кондиционирования воздуха и т.п. Допускается применение вентиляторов ВДН в качестве дымососов на газомазутых котлах с уравновешенной тягой.


Центробежные дымососы типа ВДН и ДН предназначены для перемещения дымовых газов и невзрывоопасных пылегазовоздушных смесей с температурой от -30оС до +200оС, запыленностью до 0,2 г/м3 . Абразивность пыли, содержащейся в перемещаемой среде, и ее склонность к налипанию не должны превышать аналогичных показателей золы дымовых газов.


Дымососы применяются для удаления дымовых газов и топок стационарных паровых и водогрейных котлов, для перемещения пылегазовоздушных смесей в технологических установках и т.п.


Условия эксплуатации дымососа ДН-8

Тягодутьевые машины типа ВДН и ДН эксплуатируются в условиях умеренного климата 1-3 категории. Допустимая температура окружающего воздуха не ниже -30оС на выше + 40о С. Среднее квадратическое значение виброскорости от внешних источников вибрации в местах установки вентиляторов не должно превышать 2 мм/с.





Габаритно-присоединительные характеристики дымососа ДН-8

Габаритно-присоединительные характеристики дымососа ДН-8 на сайте ЧЭМЗ

маш
Amax a B b D D1 d H h h1 C
8 1930 487 1329 520 530 570 12 1172 523 580 400

№ машины E L1 L2 L3 t1 t2 T1 T2 N N2 n1 n2
8 300 277 500 610 90 118 450 354 12 12 5 3

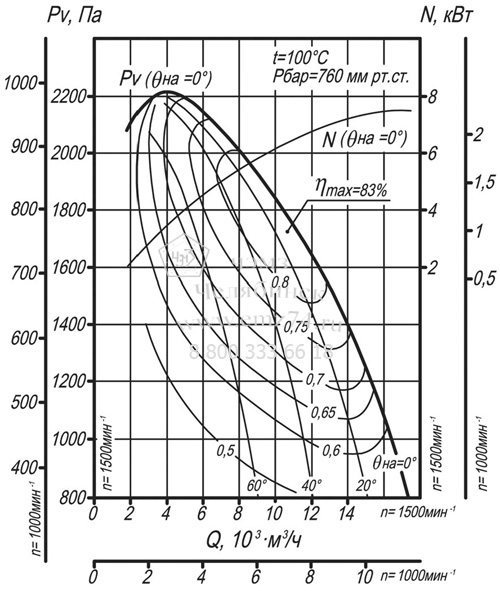

Аэродинамические характеристики дымососа ДН-8

Аэродинамические характеристики дымососа ДН-8 на сайте ЧЭМЗ

Технические характеристики дымососа ДН-8

Типоразмер машины
Электродвигатель
Производительность
Полное давление, Па
Масса не более, кг
Мощность, кВт
Частота вращения
Исполнение 1
ДН - 8 11 1000 6700 780 520
15 1500 10460 1780 520

Схема разворотов корпусов тягодутьевых машин типа ВДН и ДН на сайте ЧЭМЗ
