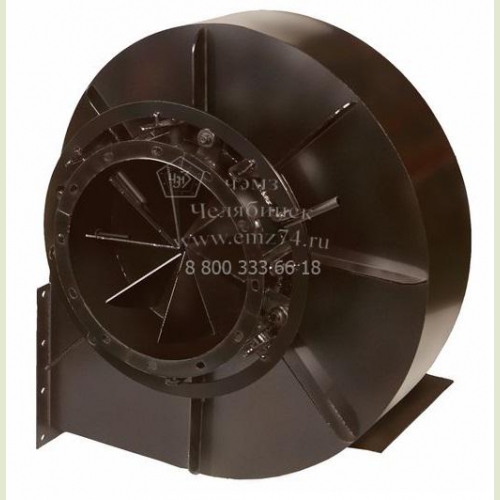

Дымосос ВДН-8

Дымосос ВДН-8







Энергомашиностроительный завод изготавливает центробежный дутьевый вентилятор (дымосос) типа ВДН-8 для перемещения воздуха и невзрывоопасных и неагрессивных газовоздушных смесей, а также запасные части к нему.


Технические характеристики дымососа ВДН-8

Типоразмер машины
Электродвигатель
Производительность
Полное давление, Па
Масса не более, кг
Мощность, кВт
Частота вращения
Исполнение 1
ВДН - 8 11 1000 6700 970 520
15 1500 10460 2200 520

Общие сведения о дымососе ВДН-8

  • • Среднее и высокое давление
  • • Одностороннее всасывание
  • • Направление вращения - правое и левое
  • • Радиально оканчивающиеся лопатки
  • • Количество лопаток - 12 шт



Дутьевые вентиляторы применяются для подачи воздуха в топки стационарных паровых и водогрейных котлов, в системах вентиляции и кондиционирования воздуха и т.п. Допускается применение вентиляторов ВДН в качестве дымососов на газомазутых котлах с уравновешенной тягой.


Центробежные дымососы типа ВДН и ДН предназначены для перемещения дымовых газов и невзрывоопасных пылегазовоздушных смесей с температурой от -30оС до +200оС, запыленностью до 0,2 г/м3 . Абразивность пыли, содержащейся в перемещаемой среде, и ее склонность к налипанию не должны превышать аналогичных показателей золы дымовых газов.


Дымососы применяются для удаления дымовых газов и топок стационарных паровых и водогрейных котлов, для перемещения пылегазовоздушных смесей в технологических установках и т.п.


Условия эксплуатации дымососа ВДН-8

Тягодутьевые машины типа ВДН и ДН эксплуатируются в условиях умеренного климата 1-3 категории. Допустимая температура окружающего воздуха не ниже -30оС на выше + 40о С. Среднее квадратическое значение виброскорости от внешних источников вибрации в местах установки вентиляторов не должно превышать 2 мм/с.





Габаритно-присоединительные характеристики дымососа ВДН-8

Габаритно-присоединительные характеристики дымососа ВДН-8 на сайте ЧЭМЗ

маш
Amax a B b D D1 d H h h1 C
8 1930 487 1329 520 530 570 12 1172 523 580 400

№ машины E L1 L2 L3 t1 t2 T1 T2 N N2 n1 n2
8 300 277 500 610 90 118 450 354 12 12 5 3

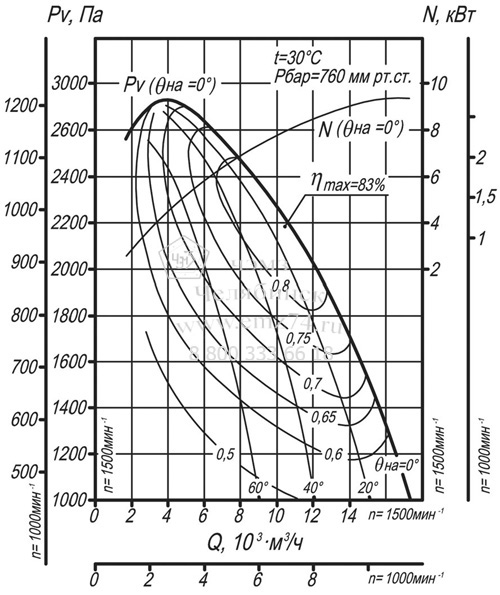

Аэродинамические характеристики дымососа ВДН-8

Аэродинамические характеристики дымососа ВДН-8 на сайте ЧЭМЗ

Акустические характеристики дымососа ВДН-8

Типоразмер машины n, мин -1 Зона измерений Значение Lpl, дБ в октавных полосах f, Гц Lpa, дБА
125 250 500 1000 2000 4000 8000
ВДН-8 1000 Нагнетание 88 92 90 87 85 79 72 92
Всасывание 84 88 86 83 81 75 68 88
Вокруг корпуса 81 84 82 79 76 69 62 83
1500 Нагнетание 96 98 103 100 97 92 87 105
Всасывание 92 94 99 96 93 88 83 101
Вокруг корпуса 87 89 93 90 86 80 75 94

Технические характеристики дымососа ВДН-8

Типоразмер машины
Электродвигатель
Производительность
Полное давление, Па
Масса не более, кг
Мощность, кВт
Частота вращения
Исполнение 1
ВДН - 8 11 1000 6700 970 520
15 1500 10460 2200 520

Схема разворотов корпусов тягодутьевых машин типа ВДН и ДН на сайте ЧЭМЗ
