Дымосос ВД-15,5

Дымосос ВД-15,5

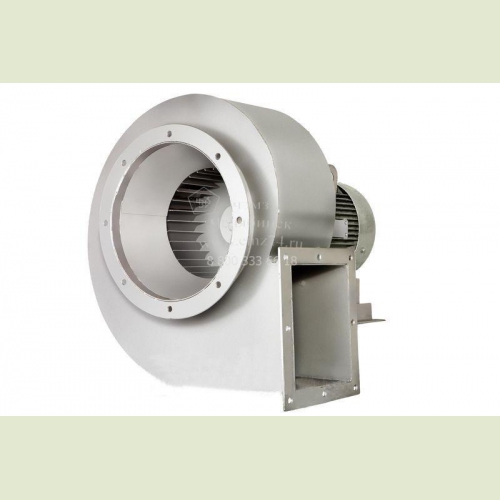

Энергомашиностроительный завод изготавливает дутьевый вентилятор (дымосос) типа ВД-15,5 правого и левого вращения, а также запасные части к нему.


Технические характеристики дымососа ВД-15,5

Типоразмер машины
исп. Электродвигатель
Марка электродвигателя
Мощность, кВт
Частота вращения, мин
Производительность, м/час
Полное давления, Па
Масса не более, кг
ВД-15,5 АИР355МВ8 110 600 50000 2240 2280
3 ДАЗО4-450Х-6 200 750 63000 3500
5АМ315М10 500 1000 80000 6250

Общие сведения о дымососе ВД-15,5

  • • Среднее и высокое давление
  • • Одностороннее всасывание
  • • Направление вращения - правое и левое
  • • Вперед загнутые лопатки
  • • Количество лопаток - 32 шт


При правом вращении рабочее колесо вращается по часовой стрелке, если смотреть на колесо со стороны электродвигателя, при левом вращении - против часовой стрелки.


Центробежные дутьевые вентиляторы типа ВД предназначены для перемещения воздуха и не взрывоопасных неагрессивных газовоздушных смесей с температурой от -30о С до +200оС, запыленностью до 0,1 г/м3, не содержащих липких, волокнистых и абразивных включений.


Дутьевые вентиляторы применяются для подачи воздуха в топки стационарных паровых и водогрейных котлов, в системах вентиляции и кондиционирования воздуха и т.п. Допускается применение вентиляторов ВД в качестве дымососов на газомазутных котлах с уравновешенной тягой.


Условия эксплуатации дымососа ВД-15,5

Тягодутьевые машины типа ВД и Д эксплуатируются в условиях умеренного климата 1-3 категории размещения. Допустима температура окружающего воздуха не ниже -30оС и не выше +40оС. Среднее квадратичное значение виброскорости от внешних источников вибрации в местах установки вентиляторов не должно превышать 2 мм/с. Улитка машин ВД и Д изготавливается с углом разворота от 0о до 270о через каждые 15о. Для специальных условий эксплуатации ЧЭМЗ изготовит особые тягодутьевые машины.





Габаритно-присоединительные характеристики дымососа ВД-15,5

Габаритно-присоединительные характеристики дымососа ВД-15,5 на сайте ЧЭМЗ

Аэродинамические характеристики дымососа ВД-15,5

Аэродинамические характеристики дымососа ВД-15,5 на сайте ЧЭМЗ

Технические характеристики дымососа ВД-15,5

Типоразмер машины
исп. Электродвигатель
Марка электродвигателя
Мощность, кВт
Частота вращения, мин
Производительность, м/час
Полное давления, Па
Масса не более, кг
ВД-15,5 АИР355МВ8 110 600 50000 2240 2280
3 ДАЗО4-450Х-6 200 750 63000 3500
5АМ315М10 500 1000 80000 6250

Схема положения корпуса тягодутьевых машин типа ВД и Д на сайт ЧЭМЗ
