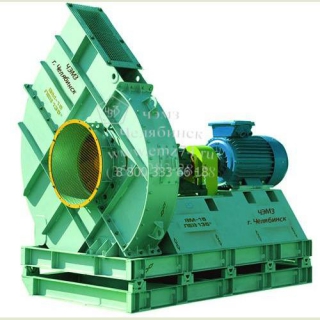

Вентилятор мельничный ВМ-20

Вентилятор мельничный ВМ-20







Энергомашиностроительный завод изготавливает мельничный вентилятор (дымосос) одностороннего всасывания типа ВМ-20 и запасные части к нему.



Мельничные вентиляторы ВМ используются в системах пылеприготовления стационарных котлов, в технологических линиях по производству цветного и черного металлов и т.д.



Технические характеристики мельничного вентилятора ВМ-20

Тип вентилятора

Электродвигатель

Производительность, 10³*м³/ч

Полное давление, Па

Масса без двигателя, кг

Мощность двигателя, кВт

Частота вращения, Мин -1

Марка электродвигателя

ВМ-20

800

1500

ДАЗО4-450У-4

150

12900

3770



Ключевые особенности мельничного вентилятора ВМ-20

  • • Высокое давление
  • • Одностороннее всасывание
  • • Направление вращения - правое и левое
  • • Назад загнутые лопатки
  • • Количество лопаток - 16 шт



Вентиляторы мельничные выпускаются правого и левого вращения. При правом вращении рабочее колесо вращается по часовой стрелке, если смотреть на колесо со стороны электродвигателя, при левом вращении - против часовой стрелки. Улитка вентиляторов ВМ изготавливается с углом разворота от 0º до 270º через каждые 15º.



Условия эксплуатации мельничного вентилятора ВМ-20

Мельничные вентиляторы ВМ используются для перемещения воздуха и невзрывоопасных неагрессивных пылегазовоздушных смесей температурой от -30ºС до +200ºС и запыленностью до 80 г/м³. Абразивность пыли, содержащейся в перемещаемой среде, и ее склонность к налипанию не должны превышать аналогичных показателей угольной пыли.


Мельничные вентиляторы предназначены для эксплуатации в зонах умеренного климата 1-3 категории размещения по ГОСТ 15150. Допустимая температура окружающей среды не ниже -30ºС и не выше +40ºС. Среднее квадратическое значение виброскорости от внешних источников вибрации в местах установки вентиляторов не должно превышать 2 мм/с.



Аэродинамические характеристики мельничного вентилятора ВМ-20

Аэродинамические характеристики вентилятора ВМ-20 на сайте ЧЭМЗ
