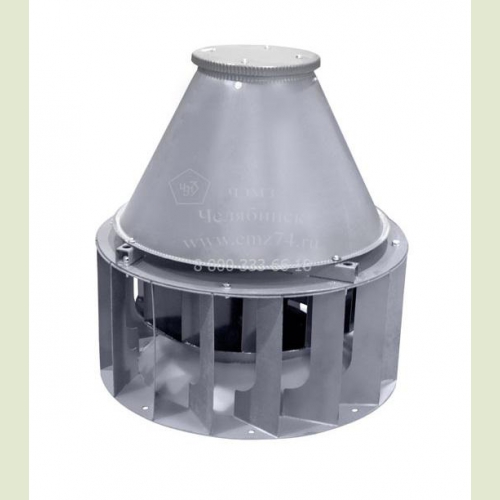

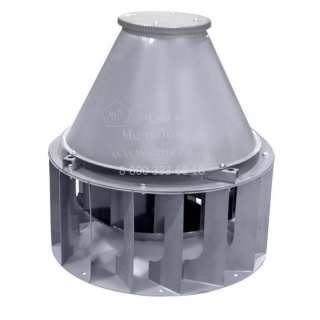

Вентилятор радиальный для дымоудаления ВКР ДУ № 14

Вентилятор радиальный для дымоудаления ВКР ДУ № 14






Энергомашиностроительный завод изготавливает радиальный вентилятор для дымоудаления типа ВКР ДУ №14 и запасных частей к ним.


Технические характеристики радиального вентилятора ВКР ДУ №14 для дымоудаления

Марка вентилятора D рабочего колеса Частота, об/мин. Электродвигатель Производительность, м³/час Полное давление, Па Масса, кг
Мощность, кВт Тип* t=200 °C t=400 °C t=600 °C
ВКР №14 0,95 735 30 225M8 12,8-26,3 1050-0 455-0 350-0 800
1 735 37 250S8 15,0-31,0 1165-0 505-0 390-0 930

Общие сведения о радиальном вентиляторе ВКР ДУ №14 для дымоудаления

  • • Низкое давление
  • • Одностороннее всасывание
  • • Спиральный поворотный корпус
  • • Направление вращения — правое и левое
  • • Назад загнутые лопатки
  • • Применение в аварийных вентиляционных вытяжных системах производственных, промышленных, общественных, административных, жилых и других зданий, кроме категорий А и Б по НПБ105-95
  • • Перемещаемая вентилятором среда не должна содержать липких, взрывчатых, агрессивных, абразивных компонентов
  • • В дополнительную комплектацию вентиляторов ВКР ДУ для дымоудаления могут входить обратные клапаны, стаканы разных видов, поддоны

Условия эксплуатации радиального вентилятора типа ВКР ДУ №14 для дымоудаления

Вентиляторы ВКР ДУ для противопожарной системы вентиляции предназначены для эксплуатации в макроклиматических районах с умеренным климатом первой категории на кровле зданий и сооружений. Температура окружающей среды от -40ºС до +45°С.




Габаритно-присоединительные размеры радиального вентилятора ВКР ДУ №14 для дымоудаления

Габаритно-присоединительная схема вентилятора ВКР ДУ №14 на сайте ЧЭМЗ

Типоразмер
вентилятора

d, мм

D1, мм

D2, мм

D3, мм

H, мм

d1, мм

d2, мм

n1, мм

14

1400

1310

1522

1800

1900

10,5

16

8

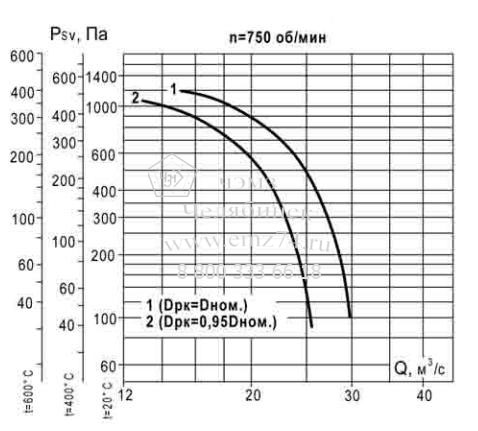

Аэродинамические характеристики радиального вентилятора ВКР ДУ №14 для дымоудаления

Аэродинамические характеристики вентилятора ВКР ДУ №14 на сайте ЧЭМЗ

Технические характеристики радиального вентилятора ВКР ДУ №14 для дымоудаления

Марка вентилятора D рабочего колеса Частота, об/мин. Электродвигатель Производительность, м³/час Полное давление, Па Масса, кг
Мощность, кВт Тип* t=200 °C t=400 °C t=600 °C
ВКР №14 0,95 735 30 225M8 12,8-26,3 1050-0 455-0 350-0 800
1 735 37 250S8 15,0-31,0 1165-0 505-0 390-0 930
