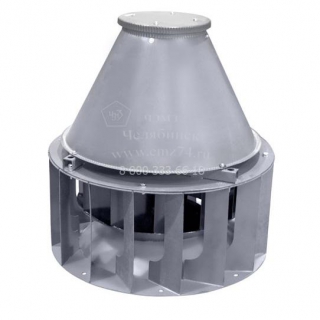

Вентилятор радиальный для дымоудаления ВКР ДУ № 4

Вентилятор радиальный для дымоудаления ВКР ДУ № 4






Энергомашиностроительный завод изготавливает радиальный вентилятор для дымоудаления типа ВКР ДУ №4 и запасных частей к ним.


Технические характеристики радиального вентилятора ВКР ДУ №4 для дымоудаления

Марка вентилятора D рабочего колеса Частота, об/мин. Электродвигатель Производительность, м³/час Полное давление, Па Масса, кг
Мощность, кВт Тип* t=200 °C t=400 °C t=600 °C
ВКР №4 0,95 910 0,37 71А6 0,36-0,74 125-0 54-0 42-0 75
1 910 0,37 71А6 0,42-0,87 140-0 61-0 47-0 75
1,05 910 0,37 71А6 0,49-1,0 155-0 67-0 52-0 75
1,1 910 0,37 71А6 0,56-1,2 170-0 74-0 57-0 75
0,95 1390 0,55 71А4 0,56-1,14 300-0 130-0 100-0 75
1 1390 0,55 71А4 0,65-1,35 340-0 148-0 114-0 75
1,05 1390 0,75 71А4 0,76-1,57 375-0 163-0 126-0 75
1,1 1400 1,1 80А4 0,88-1,8 410-0 178-0 138-0 80

Общие сведения о радиальном вентиляторе ВКР ДУ №4 для дымоудаления

  • • Низкое давление
  • • Одностороннее всасывание
  • • Спиральный поворотный корпус
  • • Направление вращения — правое и левое
  • • Назад загнутые лопатки
  • • Применение в аварийных вентиляционных вытяжных системах производственных, промышленных, общественных, административных, жилых и других зданий, кроме категорий А и Б по НПБ105-95
  • • Перемещаемая вентилятором среда не должна содержать липких, взрывчатых, агрессивных, абразивных компонентов
  • • В дополнительную комплектацию вентиляторов ВКР ДУ для дымоудаления могут входить обратные клапаны, стаканы разных видов, поддоны

Условия эксплуатации радиального вентилятора типа ВКР ДУ №4 для дымоудаления

Вентиляторы ВКР ДУ для противопожарной системы вентиляции предназначены для эксплуатации в макроклиматических районах с умеренным климатом первой категории на кровле зданий и сооружений. Температура окружающей среды от -40ºС до +45°С.




Габаритно-присоединительные размеры радиального вентилятора ВКР ДУ №4 для дымоудаления

Габаритно-присоединительная схема вентилятора ВКР ДУ №4 на сайте ЧЭМЗ

Типоразмер
вентилятора

d, мм

D1, мм

D2, мм

D3, мм

H, мм

d1, мм

d2, мм

n1, мм

4

400

430

595

650

601

10,5

14

8



Аэродинамические характеристики радиального вентилятора ВКР ДУ №4 для дымоудаления

Аэродинамические характеристики вентилятора ВКР ДУ №4 на сайте ЧЭМЗАэродинамические характеристики вентилятора ВКР ДУ №4 на сайте ЧЭМЗ

Технические характеристики радиального вентилятора ВКР ДУ №4 для дымоудаления

Марка вентилятора D рабочего колеса Частота, об/мин. Электродвигатель Производительность, м³/час Полное давление, Па Масса, кг
Мощность, кВт Тип* t=200 °C t=400 °C t=600 °C
ВКР №4 0,95 910 0,37 71А6 0,36-0,74 125-0 54-0 42-0 75
1 910 0,37 71А6 0,42-0,87 140-0 61-0 47-0 75
1,05 910 0,37 71А6 0,49-1,0 155-0 67-0 52-0 75
1,1 910 0,37 71А6 0,56-1,2 170-0 74-0 57-0 75
0,95 1390 0,55 71А4 0,56-1,14 300-0 130-0 100-0 75
1 1390 0,55 71А4 0,65-1,35 340-0 148-0 114-0 75
1,05 1390 0,75 71А4 0,76-1,57 375-0 163-0 126-0 75
1,1 1400 1,1 80А4 0,88-1,8 410-0 178-0 138-0 80
