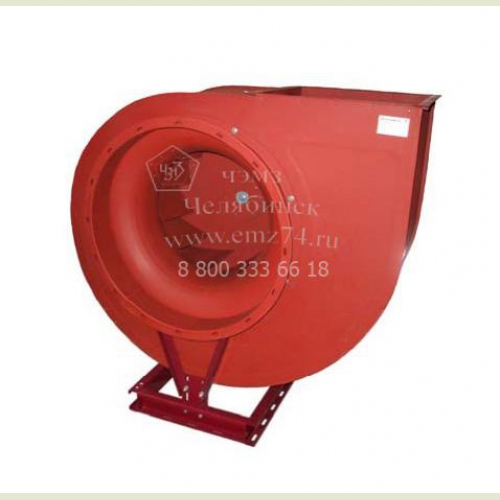

Радиальный вентилятор для дымоудаления ВР 85-77 ДУ № 7,1

Радиальный вентилятор для дымоудаления ВР 85-77 ДУ № 7,1






Энергомашиностроительный завод изготавливает радиальный вентилятор для дымоудаления типа ВР 85-77 ДУ №7,1 и запасные частие к нему.


Технические характеристики радиального вентилятора ВР 85-77 ДУ №7,1 для дымоудаления

Вентилятор

Электродвигатель

Производительность, тыс.м3

Масса, кг

Виброизолятор

Типоразмер

кВт / (об/мин)

Iн при 380 В, А

Тип

Кол-во, шт.

ВР 85-77-7,1-ДУ

АДМ 112MA6

3/1000

7,6

6,2 - 17,0

187

ДО-42

4

АДМ 132M4

11/1500

22,9

9,6 - 26,0

198

Общие сведения о радиальном вентиляторе ВР 85-77 ДУ №7,1 для дымоудаления

  • • Низкое давление
  • • Одностороннее всасывание
  • • Спиральный поворотный корпус
  • • Направление вращения — правое и левое
  • • Назад загнутые лопатки
  • • Количество лопаток — 12
  • • Применение в системах вытяжной вентиляции производственных, административных, жилых и других зданий, кроме категорий А и Б по НПБ105-03 ГПСМВД РФ
  • • Перемещаемая вентилятором среда не должна содержать волокнистых материалов и взрывчатых веществ
  • • Комплектация трехфазными асинхронными электродвигателями с напряжением 380 В.

Условия эксплуатации радиального вентилятора ВР 85-77 ДУ №7,1 для дымоудаления

Вентиляторы ВР 85-77 ДУ предназначены для эксплуатации в макроклиматических районах с умеренным климатом второй категории размещения по ГОСТ 15150-69. При защите двигателя от атмосферных воздействий и прямого солнечного излучения допускается установка вентилятора в условиях с умеренным климатом первой категории размещения. Вентиляторы предназначены для монтажа в помещении, комплектуются двигателями третьей категории размещения. Температура окружающей среды от -40ºС до +40°С.




Габаритно-присоединительные размеры радиального вентилятора ВР 85-77 ДУ №7,1 для дымоудаления

Габаритно-присоединительная схема вентилятора ВР 85-77 ДУ №7,1 на сайте ЧЭМЗ

Аэродинамические характеристики радиального вентилятора ВР 85-77 ДУ №7,1 для дымоудаления

Аэродинамические характеристики вентилятора ВР 85-77 ДУ №7,1 на сайте ЧЭМЗ
